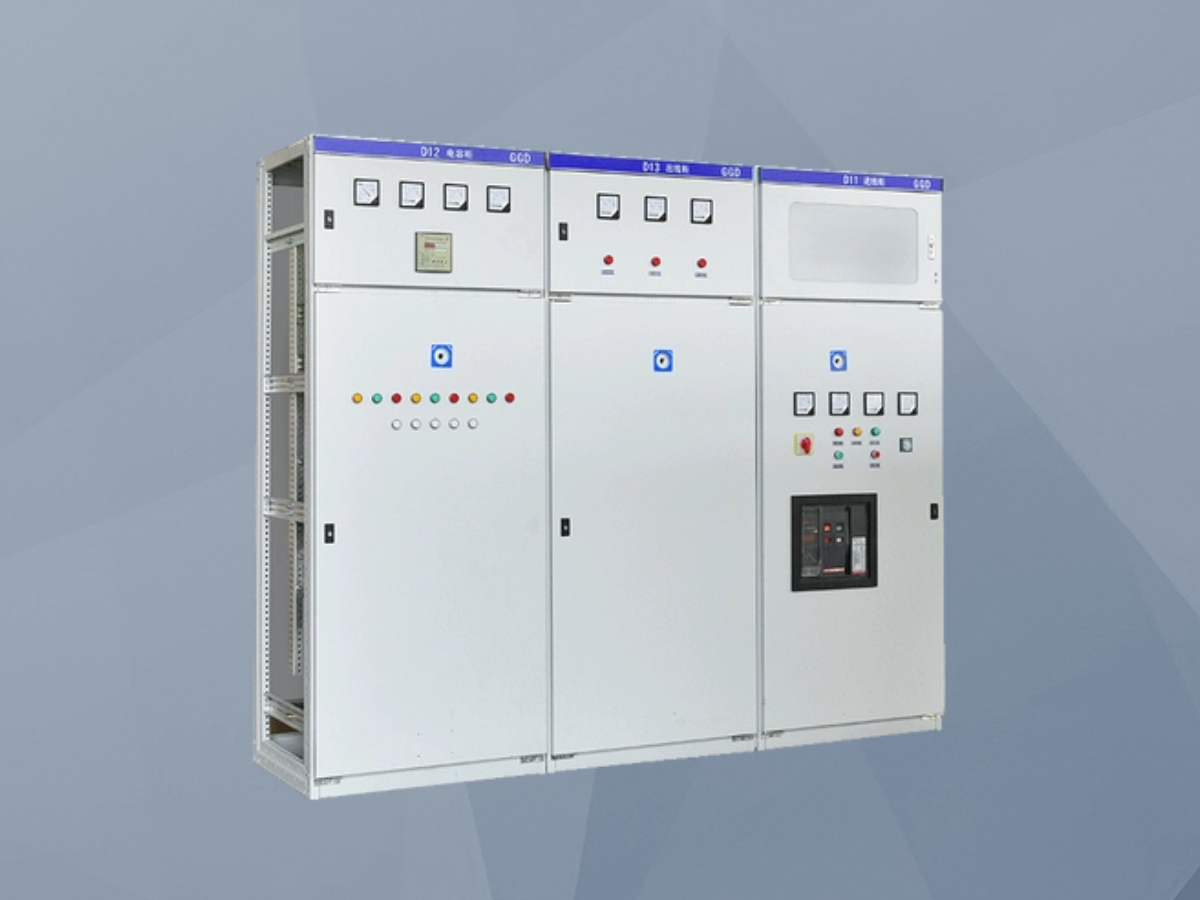

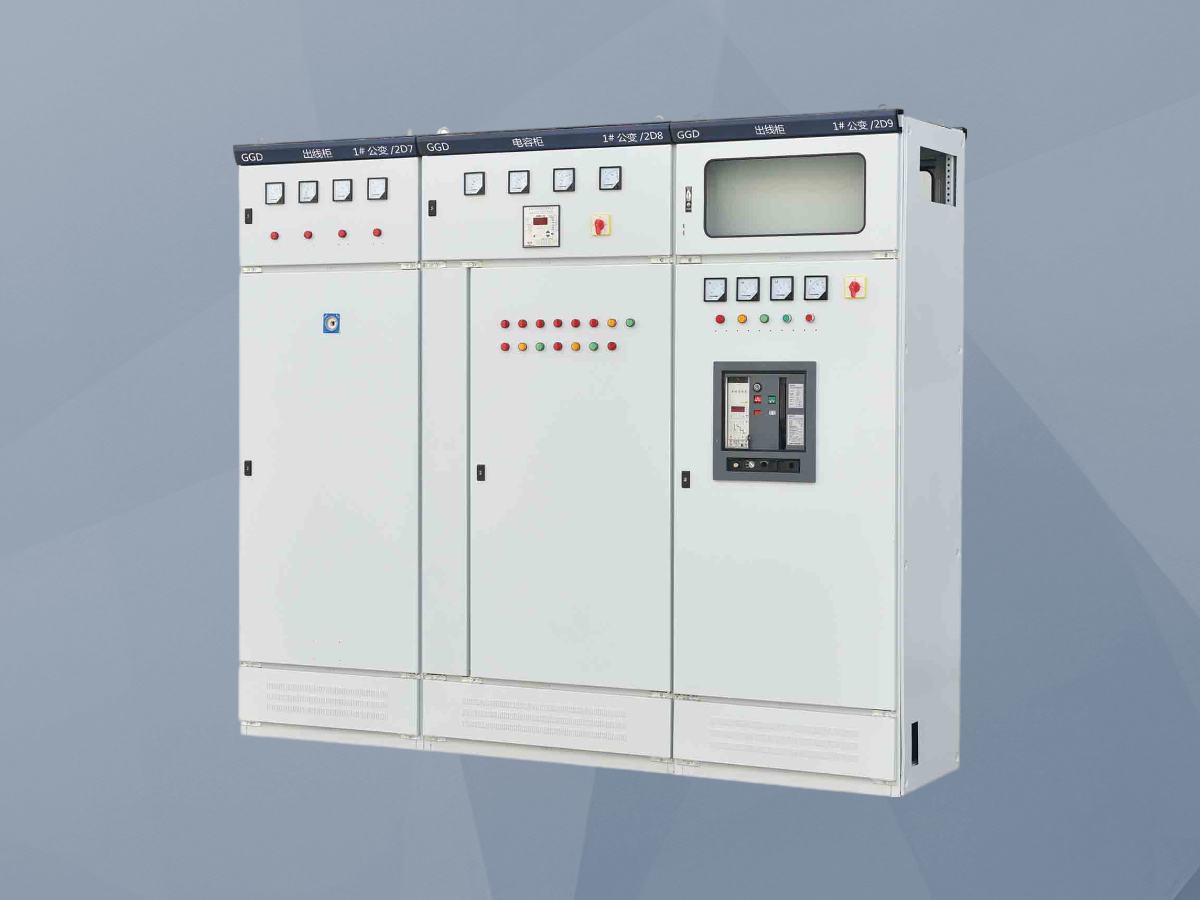

一、交流低压配电柜介绍

         交流低压配电柜是连接上级变压器与最终用电设备之间的“电力分配与管控中心”。它并非单一电器，而是一个根据电气主接线方案，将多种低压电器（如框架断路器、塑壳断路器、接触器、热继电器、电容器、电抗器、智能仪表等）通过母线和控制线路有机组合，并安装于统一柜体结构内的成套装置。其核心任务是安全地接受来自变压器或柴油发电机的低压电源，并按照预设的电路逻辑，将电能分配到各个馈出支路，供给照明、动力、空调、插座等不同性质的负载。在分配过程中，它必须实时监测各回路状态，对可能发生的过载、短路、接地等故障执行快速、有选择性的切断，以保护线路和设备安全，防止事故扩大。同时，现代低压配电柜还集成了测量、计量、通信和智能控制功能，成为实现能源管理、故障预警和自动化运维的物理基础。其设计、制造与检验严格遵循GB 7251.1/IEC 61439系列标准，确保其电气性能、机械性能、防护等级及温升等指标满足严苛的现场运行要求。

二、交流低压配电柜产品特点

         安全可靠的结构设计：柜体采用优质冷轧钢板或敷铝锌板，结构坚固。内部功能单元分区明确（如母线区、电器元件区、电缆区），防护等级符合标准，有效保障操作人员安全与设备稳定运行。

         全面精准的保护功能：配置多层次保护电器（从进线ACB到馈线MCCB、MCB），具备过载长延时、短路短延时、短路瞬时及接地故障保护功能，实现全选择性保护，最大限度缩小故障停电范围。

         灵活的方案配置能力：采用模块化、标准化设计，可根据用户一次系统图灵活配置进线、联络、馈线、补偿、控制等多种功能单元，满足不同应用场景的个性化需求。

         高效的散热与通流性能：科学的柜体结构设计保障内部空气流通，采用优质铜母线或铜覆铝母线，导电性好、温升低，确保大电流长期安全运行。

         智能化监控接口：可集成多功能电力仪表、智能断路器、通信管理机等，实时采集电压、电流、功率、电能、谐波等数据，并支持通过Modbus、Profibus、以太网等协议上传至监控系统。

         便捷的安装与维护：柜体设计考虑安装与接线便利性，功能单元布局清晰，标识明确。抽屉式开关柜更支持功能单元快速抽出，便于维护和更换。

三、交流低压配电柜作用

构建安全的配电网络基石：通过完善的电气隔离、保护与联锁，从根本上防止触电、电气火灾等事故，是保障人身与设备安全的第一道防线。

实现电能可靠分配与调度：作为配电系统的核心节点，合理规划电能流向，为不同区域、不同性质的负载提供稳定、连续的电力供应。

执行精准的故障隔离与保护：当系统发生故障时，能快速、有选择性地切断故障回路，避免故障蔓延影响整个系统，保障非故障区域持续供电。

         支撑能源管理与能效提升：通过集成测量与通信功能，实现对分路电能的精确计量与监测，为能源审计、负荷分析、节能改造提供数据基础，并可控制电容补偿柜提升功率因数。

为自动化与智能化奠定基础：作为物联网在配电层的物理载体，其采集的运行数据是实现配电自动化、预防性维护和智能运维决策的前提。

四、交流低压配电柜核心功能

电源进线与总保护：通过框架断路器（ACB）接入主电源或备用电源，提供变压器低压侧的总保护，并具备短延时保护以实现与上级保护的配合。

馈电回路分配与保护：通过多路塑壳断路器（MCCB）或微型断路器（MCB）将电能分配至各个出线回路，并对每条支路提供独立的过载和短路保护。

电动机控制与保护：（在电动机控制中心MCC中）集成接触器、电机保护断路器或软起动器，实现对电动机的启停、调速、保护（如过载、断相、堵转）等功能。

无功功率补偿：通过智能电容补偿装置，自动投切电容器组，补偿系统感性无功，提高功率因数，降低线路损耗和电费支出。

测量、计量与状态指示：配置电流/电压表、多功能电力仪表，监测电气参数；配置指示灯、按钮，显示设备运行状态并实现本地操作。

信号采集与通信：采集各断路器的分合闸状态、故障报警信号，并通过通信接口将数据上传至后台监控系统，实现“四遥”（遥测、遥信、遥控、遥调）功能。

五、交流低压配电柜应用场景

工矿企业变电所与车间：作为工厂的动力心脏，为生产线、机床、起重设备、照明等所有用电设备配电和控制，要求高可靠性。

商业楼宇与公共建筑总配电室：在写字楼、商场、医院、学校中，负责向各楼层配电箱、中央空调、水泵、电梯等负荷分配电能。

数据中心列头柜与UPS配电：为服务器机柜提供精细化的配电和保护，并管理UPS输入输出，是保障IT负载连续运行的关键。

基础设施动力配电：如污水处理厂、轨道交通站点、机场航站楼的配电室内，为通风、照明、给排水等系统提供电力。

新能源发电系统交流侧：在光伏电站、储能电站中，用于汇集逆变器/变流器输出的交流电，并经升压变压器送入电网。
