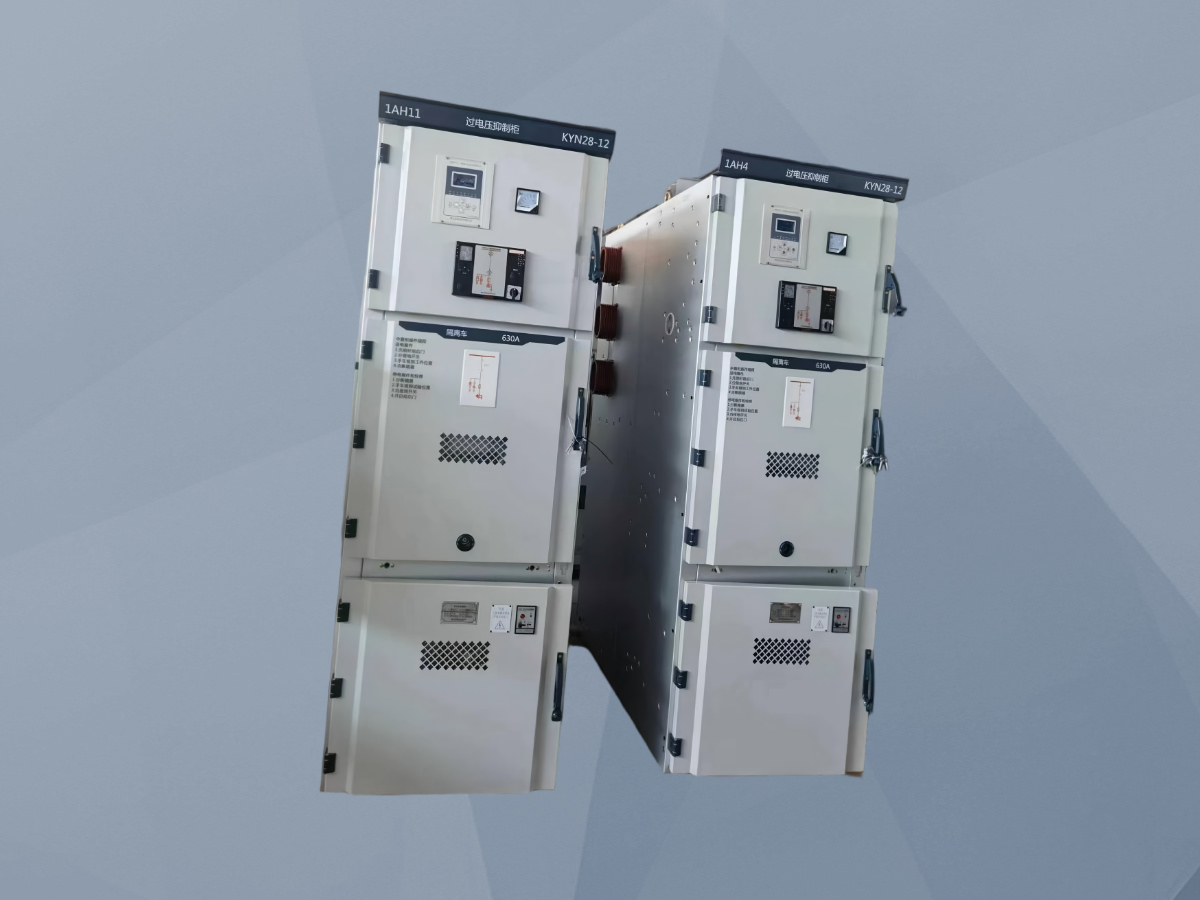

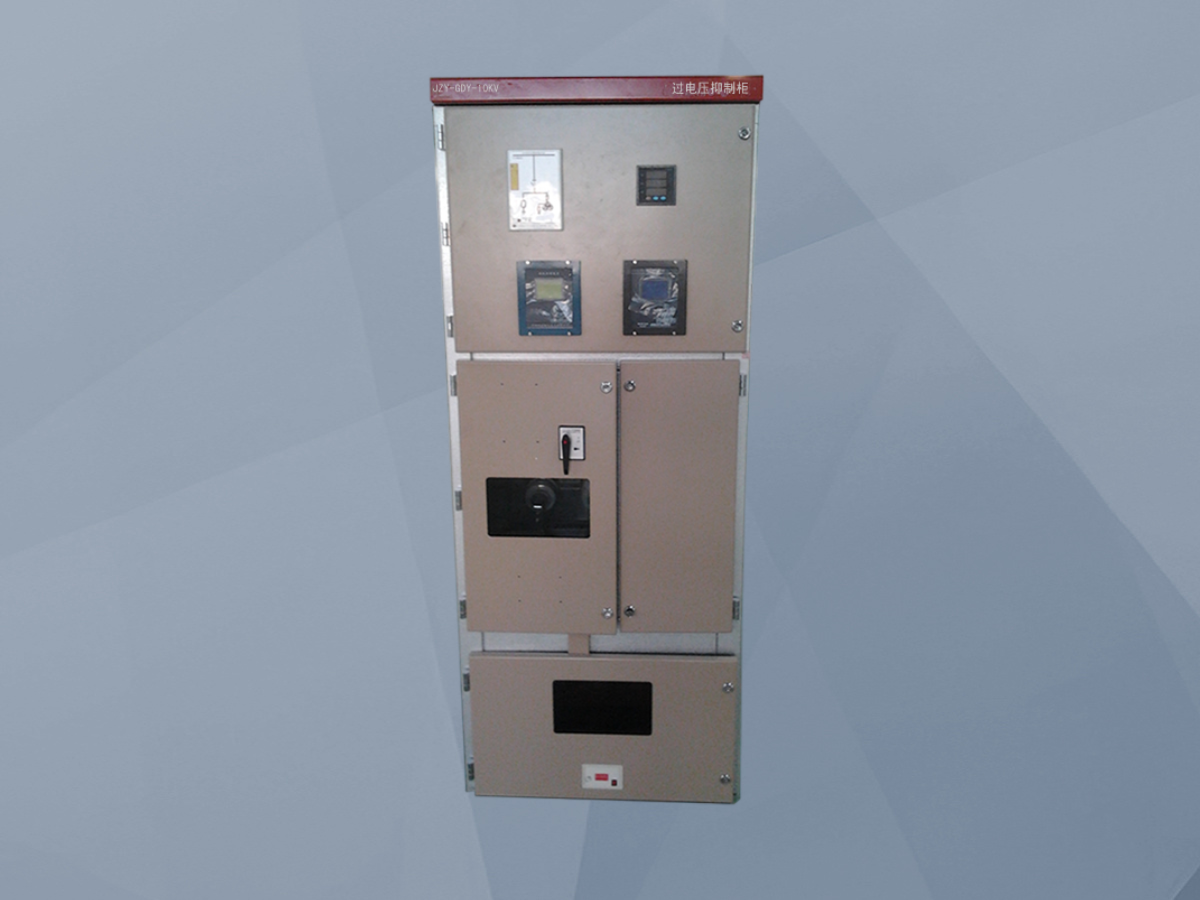

一、过电压抑制柜的介绍

         过电压抑制柜是针对真空断路器固有特性所带来的特定保护需求的解决方案。当真空断路器开断高压电动机等感性电流时，由于其卓越的灭弧能力，可能在电流自然过零点前强制截断电流（截流现象），导致负载侧电感中储存的磁能瞬间转化为电能，产生幅值极高（可达额定相电压峰值3-5倍甚至更高）的截流过电压。此外，还可能伴随发生多次重燃过电压。这些高频、高幅值的操作过电压严重威胁电动机、变压器绕组的匝间绝缘，是造成其早期损坏的主要原因之一。过电压抑制柜的核心保护元件是三相组合式过电压保护器（TBP），它通常由氧化锌阀片与放电间隙或电容组合而成，具有优异的非线性伏安特性。当系统出现操作过电压时，TBP迅速动作，呈现低电阻状态，将过电压能量吸收并泄放入地，同时将负载侧的过电压峰值钳制在设定的保护水平（如2.5倍相电压峰值）以下。柜内集成智能监测单元，可实时监测系统电压及保护器动作情况，记录过电压事件并发出报警，为运维提供数据支持。该装置是弥补常规避雷器（主要防雷电过电压）对操作过电压保护不足的有效手段。

二、过电压抑制柜产品特点

核心保护器性能优异：采用大通流容量、低残压的三相组合式过电压保护器（TBP），响应时间纳秒级，能有效吸收并限制截流、重燃等多种操作过电压。

多重保护与能量吸收：保护器设计兼顾相-地及相-相之间的过电压保护，提供全面的绝缘防护。内部元件能承受并吸收多次过电压冲击能量，寿命长。

智能监测与故障预警：内置智能监测单元，实时显示系统电压，记录过电压动作次数、幅值及能量，在保护器劣化或失效前提前报警，实现状态检修。

可选阻容吸收回路：部分型号可并联RC阻容吸收回路，用于减缓过电压波头陡度，进一步抑制电压突变，特别适用于保护变压器或频繁操作的场合。

模块化设计安装简便：柜体结构紧凑，保护器模块化设计，便于现场安装、调试和后期维护更换。可与开关柜并柜安装或独立放置。

高可靠性免维护：核心保护元件为固态无触点设计，基本免维护。监测单元采用工业级元器件，适应恶劣的电气环境。

三、过电压抑制柜作用

有效抑制操作过电压：将真空断路器开断感性负载产生的瞬态过电压限制在电机、变压器绝缘允许的安全范围内（通常≤2.5倍相电压峰值）。

保护主设备绝缘安全：防止过电压导致电动机绕组匝间绝缘击穿、变压器层间短路等致命性损坏，避免巨大的设备更换损失和生产中断。

延长电气设备使用寿命：通过消除过电压应力的反复冲击，显著降低绝缘老化速度，从而延长电动机、变压器等核心设备的使用寿命。

提升系统运行可靠性：减少因过电压故障导致的意外停机，保障生产流程的连续性和稳定性，特别适用于关键工艺流程。

降低综合维护成本：避免了因绝缘击穿导致的高额维修费用和停产损失，投资回报率高，是重要的预防性保护措施。

四、过电压抑制柜核心功能

过电压实时限制与吸收：核心功能。在系统出现操作过电压瞬间，保护器快速导通，为过电压能量提供泄放通道，并将其幅值钳位在安全阈值。

过电压事件监测与记录：智能控制器持续监测系统电压，捕捉并记录过电压事件的触发时间、持续时间和估算幅值，形成事件日志。

保护器状态自检与预警：实时监测过电压保护器本体的泄漏电流、动作计数器等状态，在其性能劣化时提前发出预警信号，提示更换。

运行参数显示与通信：液晶屏显示实时相电压、线电压、系统频率等参数；提供RS485通信接口，支持Modbus等协议，可将数据上传至监控系统。

故障报警输出：当监测到系统持续过电压、保护器故障或通信中断时，输出无源干接点报警信号，接入用户DCS或报警系统。

可选远程控制与复归：支持远程查看数据、复归报警信号，方便运维人员管理。

五、过电压抑制柜应用场景

高压电动机频繁启停系统：如钢厂的风机、水泵，电厂的给水泵、循环水泵，化工企业的压缩机等，使用真空断路器控制且启停频繁的场合。

电弧炉变压器供电系统：电弧炉运行中电流剧烈波动，操作频繁，极易产生过电压，需专用抑制柜保护变压器。

电力变压器操作保护：特别是用于投切空载变压器或并联电抗器的真空断路器侧，需安装抑制柜以限制操作过电压。

新能源场站集电系统：风电场、光伏电站中用于投切集电线路或站用变压器的真空断路器回路，保护相关设备。

矿山提升机等重载设备：矿井提升机等大惯性负载电动机，在真空断路器分闸时易产生严重截流过电压，必须加装保护。
