抽屉式低压开关柜深度解析：三个位置操作、GCK/GCS/MNS选型与现场实操规范

        在工厂的低压配电室里，GGD固定柜、抽屉柜、混合柜随处可见。其中，抽屉柜因其"不停电检修、快速更换、高安全性"的特点，成为现代工业配电的核心设备。本文将从结构原理、三个位置操作、主流型号选型、现场实操规范及常见误区五个维度，帮你彻底搞懂抽屉式低压开关柜。

一、低压开关柜的三种结构形式
        低压开关柜（0.4kV及以下）按结构形式主要分为三类：固定式开关柜、抽屉式开关柜和混合式开关柜。
        固定式开关柜以GGD为代表，所有元器件固定安装在柜体内，接线依靠螺丝和铜排连接，结构最为简单，成本也最低。但这种柜型的致命缺陷在于，一旦某个回路出现故障需要检修，必须整段母线停电，影响范围太大，对于连续性生产要求高的工厂来说代价过高。
        抽屉式开关柜则将每个功能回路做成一个可抽出的独立单元，整台柜子由多个抽屉叠加组成。混合式开关柜则介于两者之间，部分重要回路采用抽屉式，部分次要回路采用固定安装，兼顾了灵活性和经济性。
        正因如此，越来越多对供电可靠性有要求的工厂选择抽屉柜作为主力配电设备。
二、抽屉柜的核心优势
        抽屉柜的设计理念非常直观：将每一路馈电回路（比如一路电动机控制、一路照明供电）封装成一个独立的抽屉单元，断路器、接触器、热继电器、电流互感器等所有元件都集成在这个抽屉里，抽屉可沿导轨自由抽入和抽出。
这种设计带来了四个显著优势。
        1.维护速度快。 某个回路出问题，只需要把对应的抽屉拉出来即可，其他回路完全不受影响，正常供电。不像固定柜那样动辄整段母线停电，大幅缩小了故障影响范围。
        2.更换速度快。 运维现场通常会准备若干备用抽屉，一旦某个抽屉故障无法快速修复，直接换上备用抽屉就能恢复供电，抢修时间从小时级压缩到分钟级。
        3.安全性高。 抽屉柜设计了连接、试验、分离三个明确的物理位置，每个位置都有清晰的机械指示和电气隔离状态，操作人员可以直观判断当前安全等级。
        4.标准化程度高。 同规格的抽屉之间可以互换，备品备件管理变得非常简单，库存压力小，替换效率高。
三、抽屉柜的三个关键位置（操作核心）
        这是抽屉柜运维人员必须烂熟于心的基础知识。三个位置分别对应不同的电气状态，也是抽屉柜区别于固定柜最核心的特征。
        连接位置，也叫工作位置。此时抽屉完全推入到位，主回路触头和二次控制回路插头全部接通，设备处于正常运行状态。面板上会有明显的"工作"或"连接"指示灯亮起。
        试验位置。抽屉从连接位置向外拉出一段距离后，主回路触头已经脱离，主电路断开，但二次控制回路插头仍然保持连接。这个位置的设计非常巧妙——你可以在主电路完全不带电的情况下，测试控制回路的功能是否正常。比如按下合闸按钮，观察断路器脱扣机构是否动作，或者检查指示灯、仪表是否正常工作。这对于故障排查和定期试验来说极其便利，既保证了安全又验证了功能。
        分离位置，也叫断开位置或抽出位置。抽屉完全拉出，主回路和二次回路全部断开，抽屉与柜体实现物理隔离。此时可以对抽屉内的元件进行全面的检修或更换，是最安全的维护状态。
操作顺序必须严格遵守：
        送电时，从分离位置推进到试验位置，确认控制回路正常后，再推进到连接位置。
        停电时，从连接位置先退到试验位置，确认负荷已转移或停止后，再退到分离位置。
        绝大多数抽屉柜都配备了机械联锁装置，如果你不按顺序操作，抽屉根本推不动或者锁死。这是一道重要的安全防线，切勿试图强行破坏联锁。
四、主流抽屉柜型号对比：GCK / GCS / MNS
        国内市场上，抽屉式开关柜主要有GCK、GCS、MNS三大系列，很多运维人员在选型时容易混淆，这里把三者的区别讲清楚。

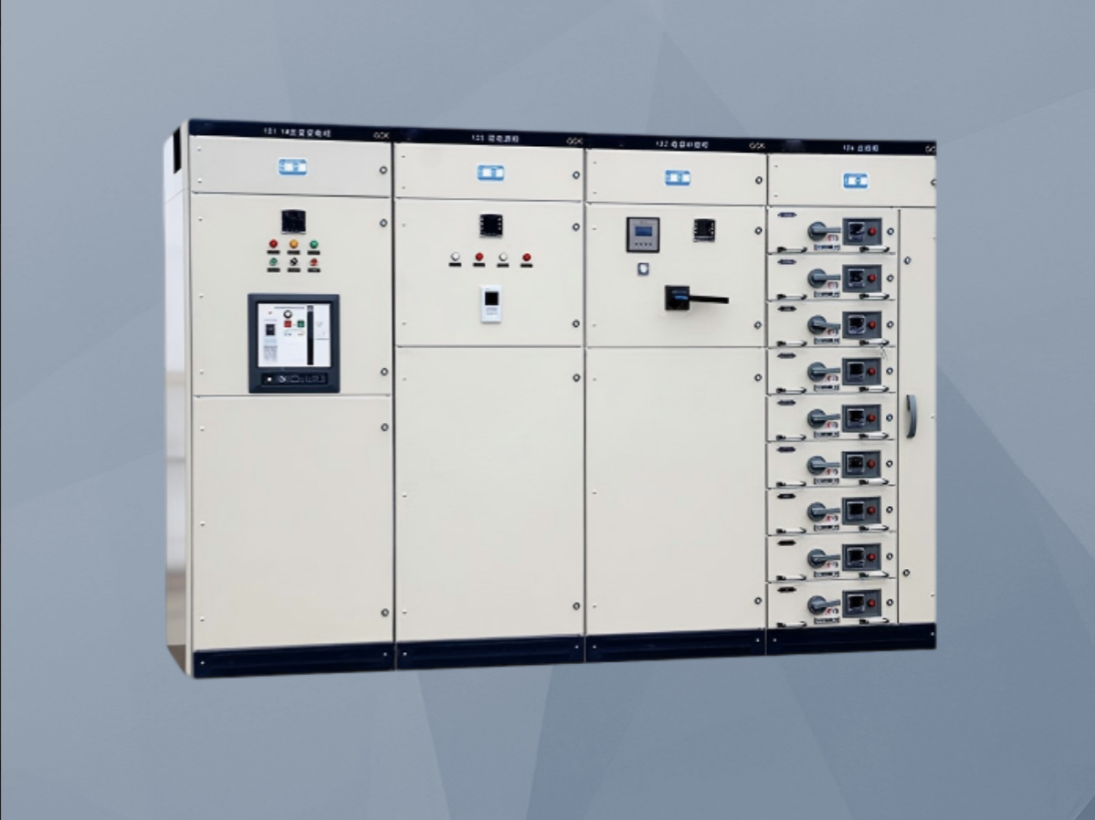

        GCK是国内最早普及的抽屉柜型号，"G"代表柜式、"C"代表抽屉式、"K"代表控制中心。它的特点是抽屉宽度较窄，单柜最多可以布置22个回路，也就是说每个抽屉占用的横向空间很小，适合回路数量多但单回路容量不大的场景。单个抽屉的额定电流最大为630A。GCK结构简单、造价相对较低，在中小型工厂中应用最广。

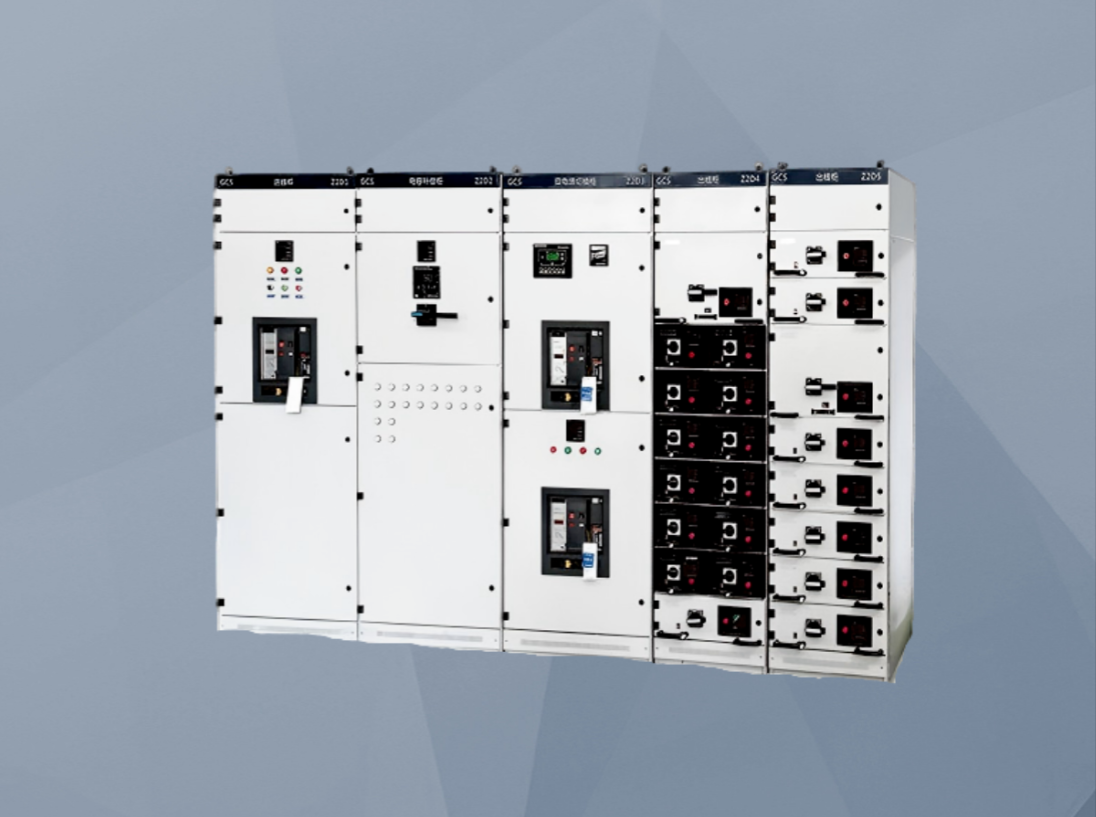

        GCS本质上是GCK的升级版本。最直观的变化是抽屉宽度增加了一倍，单柜最多只能布置11个回路，但换来的是更好的散热性能和更大的容量空间。单个抽屉的额定电流最高可达4000A，非常适合大容量馈电回路，比如变压器出线柜、大型电机控制中心等。如果你的配电室有大电流回路的需求，GCS比GCK更合适。
        MNS源自ABB的标准化设计，是目前模块化程度最高的抽屉柜体系。它最大的特点是引入了"模数"概念，抽屉可以按四分之一模数、二分之一模数、一整个模数等多种规格灵活组合。比如一个单柜空间，既可以放4个四分之一模数的小抽屉，也可以放2个二分之一模数加1个一模数的抽屉，配置自由度极高。MNS在散热设计、机械联锁、防护等级等方面也都更为成熟，常见于外资项目和对品质要求较高的场合。
        选型时的核心判断逻辑是：回路数量多、单回路容量小，选GCK；大电流回路多、散热要求高，选GCS；需要高度灵活配置或有外资标准要求，选MNS。
五、现场实操规范与注意事项
        抽屉柜虽然操作便捷，但如果忽视规范，同样可能引发严重事故。以下几点是现场运维的铁律。
        操作前先看位置指示灯。 每个抽屉的面板上都有位置指示标识或指示灯，操作前务必确认当前所处的位置状态与你的操作意图一致。不要凭感觉判断抽屉推到了哪里。
        严禁带负荷拉抽屉。 这是最容易引发恶性事故的违规操作。必须在确认断路器已经分闸、回路无电流的情况下，才能进行抽屉的拉出操作。带负荷拉抽屉会产生强烈的电弧，轻则烧毁触头，重则引发爆炸伤人。
        尊重五防联锁。 抽屉柜的五防功能包括：防止误分误合断路器、防止带负荷拉出抽屉、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔。这些联锁不是摆设，每一次被挡住都是在保护你。如果遇到联锁阻止操作，先停下来思考原因，不要强行突破。
        备用抽屉管理要到位。 很多工厂明明配了备用抽屉，但等到真正需要用时才发现里面元件老化、接线松动或者编号混乱。日常应定期检查备用抽屉的状态，保持干燥清洁，确保随时可用。同时，抽屉的实体编号必须与配电系统图上的编号严格对应，防止插错位置导致保护配合失效。
        推入抽屉时要匀速对位。 不要以为用力推到底就是到位了。抽屉推进过程中会经过试验位置、最终到达连接位置，每个位置都有机械锁止机构。推进时应保持匀速，感受到锁止反馈后再确认位置指示灯是否正确点亮。暴力推入可能损坏触头或变形导轨，留下长期隐患。

六、常见误区澄清
误区一：抽屉拉出来就安全了。
        这是最危险的误解。抽屉拉出后如果停留在试验位置，二次控制回路仍然是接通的，控制电源、信号回路都带电。只有在分离位置，主回路和二次回路才全部断开。检修前务必确认抽屉已经完全拉出到位。
误区二：GCK比GCS差，或者GCS比GCK好。
        两者只是定位不同。GCK的优势在于单位柜体能容纳更多回路，适合点多面广的小型负荷；GCS的优势在于单回路容量大、散热好，适合大电流场合。没有绝对的优劣，只有是否匹配实际工况。
误区三：抽屉柜免维护。
        抽屉柜的机械部件反而更需要定期维护。导轨需要清洁润滑，否则会出现推拉卡滞；触头需要检查温升和烧蚀情况；机械联锁机构需要定期测试灵活性。忽视这些维护工作，等到抽屉推不动或者触头过热时才处理，往往已经造成了损失。
误区四：推抽屉时用力推到底就行。
        抽屉的推进是有节奏的，不是蛮力活。正确的操作是在接近试验位置时稍作停顿，确认位置指示正确后继续推进到连接位置。每一步都要听到或感受到机械锁止的反馈。盲目用力推入，可能越过某个位置导致联锁失效，也可能损坏精密的触头系统。
结语
        抽屉式低压开关柜是现代工厂配电系统的中坚力量。它的价值不在于多么先进的技术，而在于把"快速隔离、安全检修、最小化停电范围"这件事做到了极致。对于配电运维人员来说，吃透三个位置的操作逻辑，搞清楚GCK、GCS、MNS的选型差异，养成规范的现场操作习惯，就是用好抽屉柜的全部秘诀。
