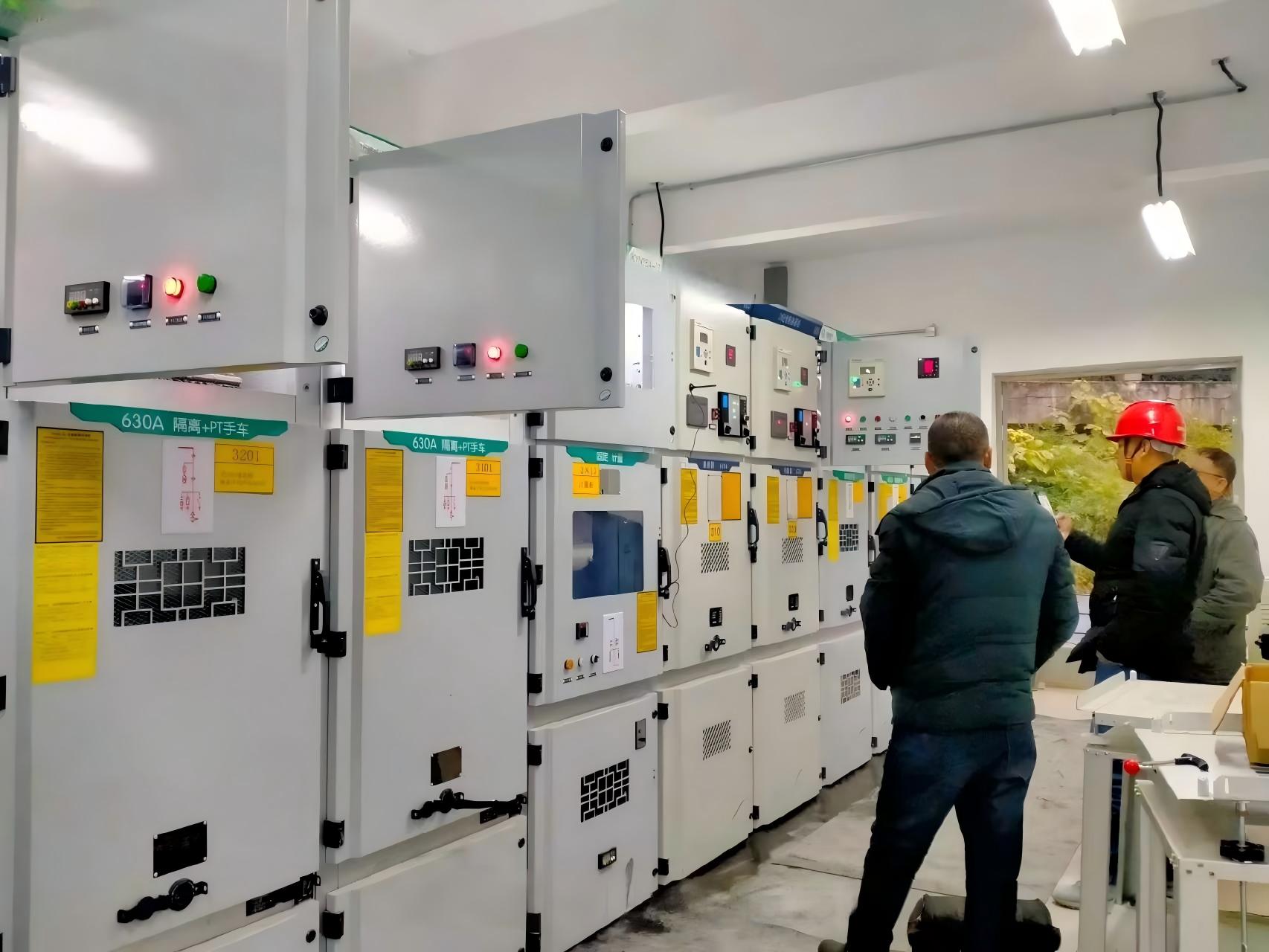

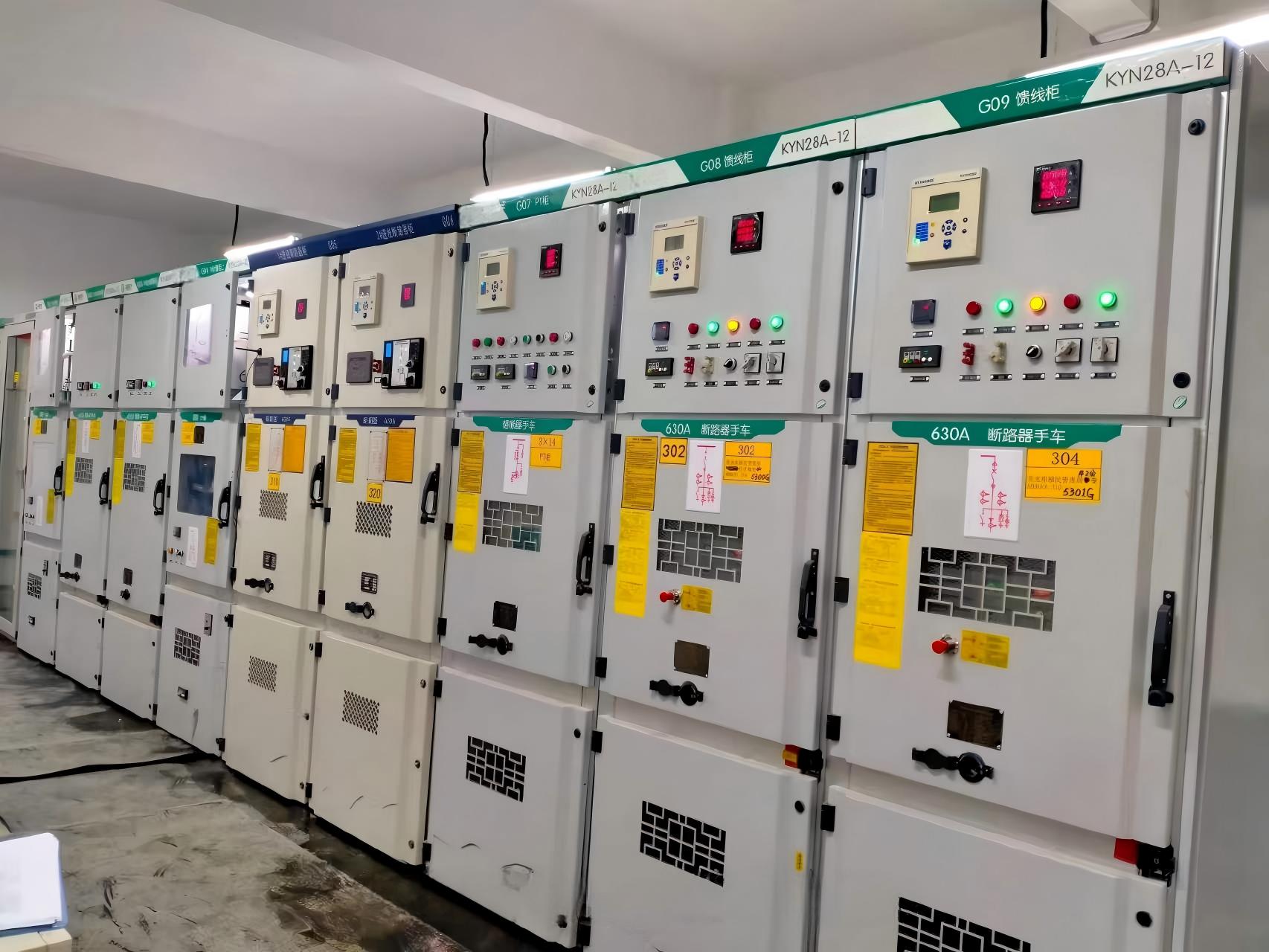

10kV中置柜调试方法

一、调试前准备
         安全：停电、验电、挂接地线、围栏警示；试验仪器校验合格；
         状态：手车在试验位置，接地开关分闸，二次插件插好，柜内清洁无杂物。
二、一次回路调试（主回路）
1. 绝缘电阻测试
         仪器：2500V兆欧表；
         方法：断开所有电源，充分放电；测相间/相对地。
         注意：湿度大、凝露禁止试验。
2. 导电回路电阻（接触电阻）
         仪器：回路电阻测试仪（≥100A）；
         标准：
           1250A：≤40μΩ；
           1600A：≤30μΩ；
           2000A：≤25μΩ。
         三相差值≤20%。
3. 工频耐压试验（交接/出厂）
         主回路相对地/相间：42kV/1min，无击穿、闪络、异常声响；
         断口间：48kV/1min；
         二次回路：2kV/1min；
         前提：绝缘合格；拆除避雷器、PT、电子式仪表等不耐压元件。

三、真空断路器机械特性调试
1. 分合闸线圈最低动作电压
         标准：30%～65%额定电压可靠动作；≤30%不动作；
         额定DC220V：66V～143V；DC110V：33V～71.5V。
2. 机械特性（典型值，以厂家为准）
         合闸时间：≤80ms；
         分闸时间：≤40ms；
         三相不同期：≤2ms；
         合闸弹跳：≤2ms；弹跳次数≤3次；
         分闸反弹幅值：≤额定行程30%。
3. 机械操作试验
         额定电压下：分-合分操作各50次；机构无卡滞、异响、拒动；
         储能电机：正常储能、限位可靠。
四、二次回路与控制调试
1. 二次绝缘
         仪器：500V兆欧表；
         标准：≥1MΩ。
2. 控制/信号/闭锁
         试验/工作位置、分/合闸、储能、接地开关位置信号正确；
         指示灯、仪表、带电显示正常；
         远方/就地切换可靠。
3. 保护调试（常规）
         电流速断：0s动作；
         过流：时限阶梯配合；
         传动：加量→保护动作→断路器跳闸→信号正确。
五、五防闭锁调试（必测）
         1. 手车在工作位置，不能合接地开关；
         2. 接地开关合闸，手车不能进工作位置；
         3. 带电间隔门强制闭锁，不能误入；
         4. 带电时不能挂接地线/合接地刀；
         5. 带接地不能送电合闸。
六、位置与联锁调试
         手车试验↔工作位置平稳，定位准确；
         二次插头插拔可靠，位置对应；
         接地开关分合到位，机械指示正确。
七、温升与辅助功能
         加热器/除湿：通电工作，温湿度控制正常；
         带电显示：三相应答一致，闭锁有效。
