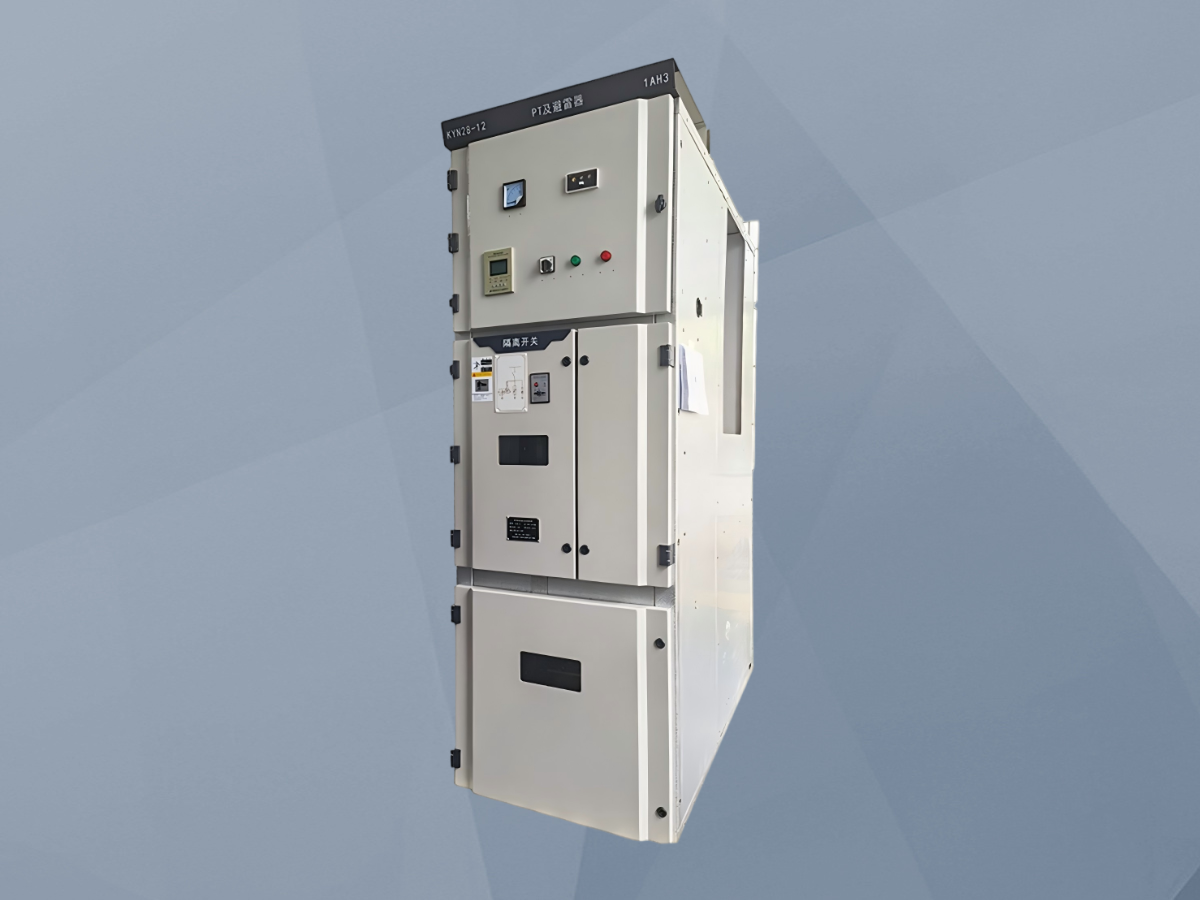

一、PT柜的介绍

         PT柜在电力系统中承担着“信号源”与“安全阀”的双重职责。其核心设备是电压互感器，它基于电磁感应原理，将一次侧的高电压隔离并线性地转换为二次侧的低电压。根据绝缘介质不同，主要分为电磁式（油浸或干式）和电容式两种。PT柜并非简单的容器，而是一个集成了多重保护与监测功能的系统。在中性点不接地系统中，由于PT励磁电感与线路对地电容可能形成非线性谐振回路，容易引发铁磁谐振，产生数倍于额定电压的过电压，严重威胁设备绝缘。因此，现代PT柜必须配置完善的消谐措施，通常包括一次侧的LXQ型消谐器（非线性电阻）和二次侧的微机消谐装置，后者能实时监测零序电压，快速判别谐振类型并投入消谐电路。此外，柜内还配备监测仪表、熔断器、避雷器等。作为连接一次高压系统与二次低压控制保护系统的桥梁，PT柜的可靠运行直接关系到电能计量的准确性、继电保护的正确动作以及整个变电站自动化系统的稳定性。

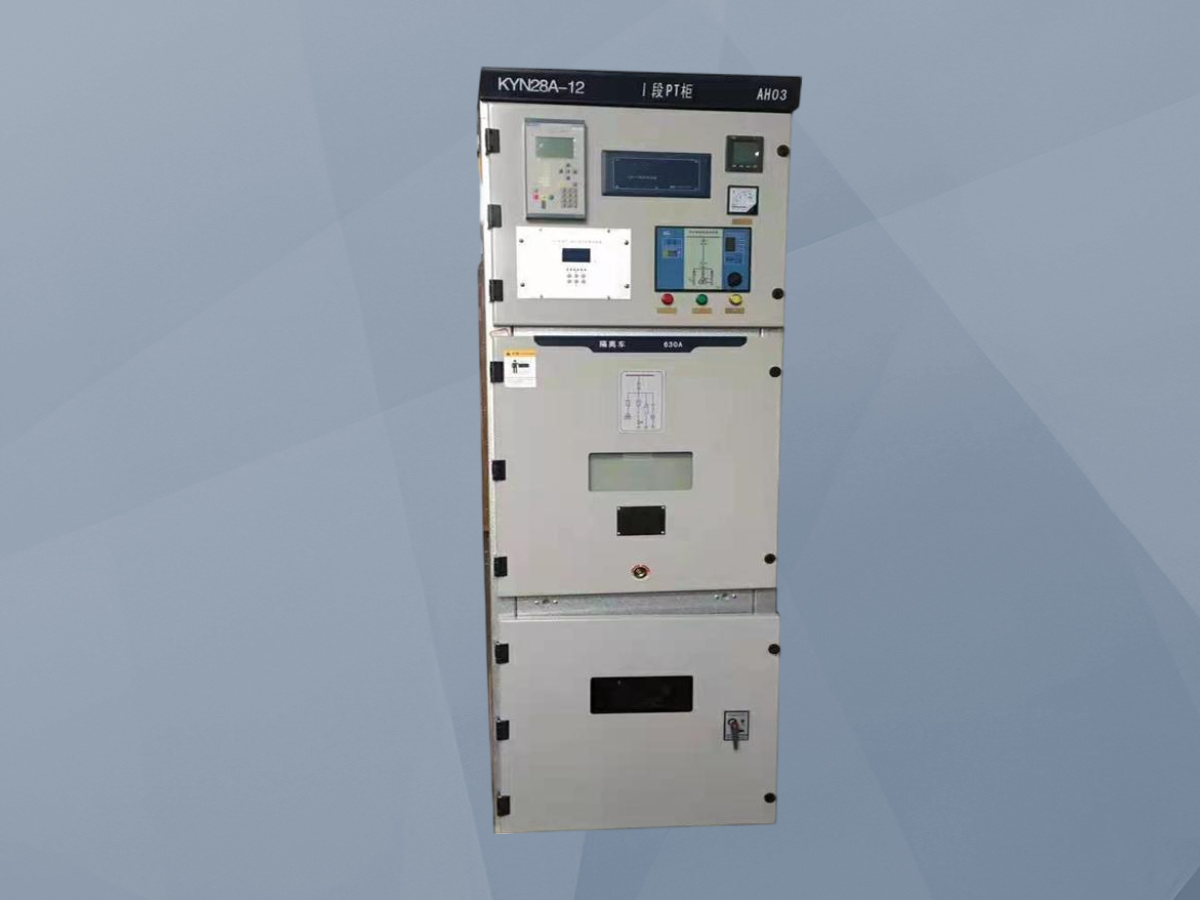

二、PT柜产品特点

高精度与高稳定性：选用高精度、低误差的电压互感器，确保二次电压信号能真实反映一次系统状态，为测量和保护提供可靠基准。

全面的消谐保护：标配一次消谐器与微机消谐装置，形成双重防护，能有效抑制并快速消除系统铁磁谐振，防止过电压事故。

完善的安全防护：一次侧装设高压熔断器作为短路保护，二次侧装设空气开关或熔断器防止二次回路短路，并配备金属氧化物避雷器限制大气过电压。

灵活的配置与监测：可配置单PT、双PT或V-V接线，满足不同需求。集成智能监测单元，可实时显示母线电压、频率、零序电压，并具备通信功能。

可靠的绝缘与结构：柜体结构牢固，防护等级高，互感器采用全封闭绝缘，抗污秽、防凝露能力强，适应恶劣运行环境。

提供操作与控制电源：其二次绕组（通常为100V）可作为变电站内低压操作电源（如断路器分合闸、储能电机）的可靠来源。

三、PT柜作用

提供系统电压基准：为电压表、功率表、功率因数表、电能表及各类保护继电器（如低电压、过电压、距离保护）提供准确的电压输入信号。

实现系统绝缘在线监测：通过监测开口三角绕组的零序电压，可实时判断系统单相接地故障，并发出告警信号。

有效防治铁磁谐振：通过主动与被动消谐措施，杜绝因谐振产生的过电压，保护PT自身及相连的母线、电缆等设备绝缘安全。

保障同期操作安全：在双电源或环路系统中，为同期装置提供两侧系统的电压信号，确保断路器合闸时相位、频率、电压差在允许范围内。

简化二次系统设计：集中安装PT及相关设备，便于维护、校验和统一管理，为整个二次系统提供稳定、隔离的电压源。

四、PT柜核心功能

电压变换与电气隔离：核心功能。将一次系统的高电压安全地转换为标准的低电压，实现一次与二次系统的电气隔离，保障人身与设备安全。

消谐与过电压保护：通过微机消谐装置实时分析零序电压波形，自动判别谐振（分频、工频、高频）并启动消谐；利用一次消谐器限制谐振电流。

系统绝缘监测：持续监测三相电压平衡情况及零序电压（3U0）大小，当发生单相接地时，准确发出“系统接地”告警信号。

运行状态监测与通信：监测并显示母线线电压、相电压、频率、零序电压等参数，具备RS485通信接口，可将数据上传至监控系统。

提供操作电源：利用PT的辅助二次绕组（100/220V）作为站用交流控制电源，尤其在站用变失电时作为后备电源。

五、PT柜应用场景

变电站母线监测：安装在变电站的每段母线上，为该段母线上所有出线的测量、保护设备提供统一的电压参考点。

用户进线端：在高压用户的电源进线处设置PT柜，用于本地电压监测、计量以及为用户内部高压设备提供操作电源。

发电机出口：为发电机出口的同期装置、励磁调节及保护设备提供电压信号。

电容器组保护：为并联电容器组的电压差动保护、过电压保护提供电压信号。

中性点不接地/小电流接地系统：这是PT柜最主要、要求最高的应用场景，必须配置完善的消谐功能。
