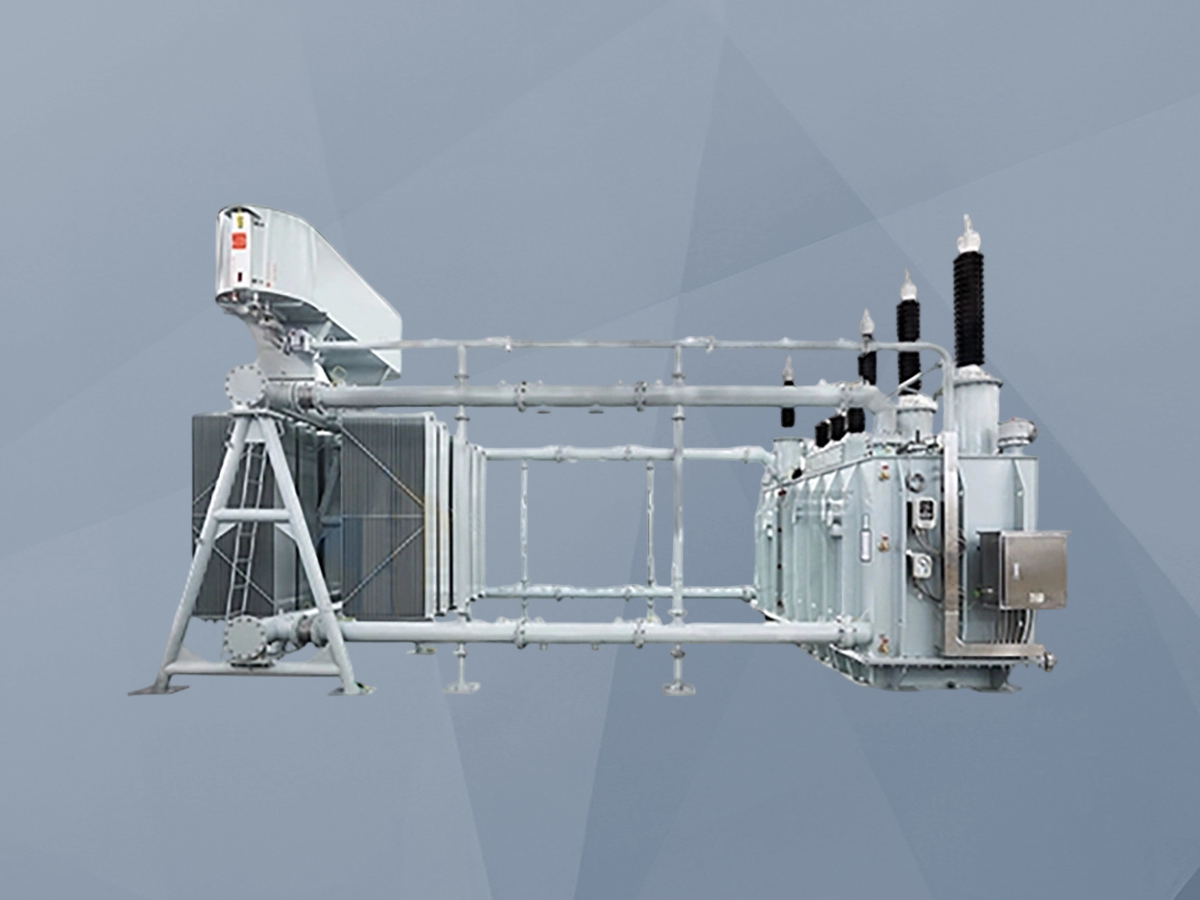

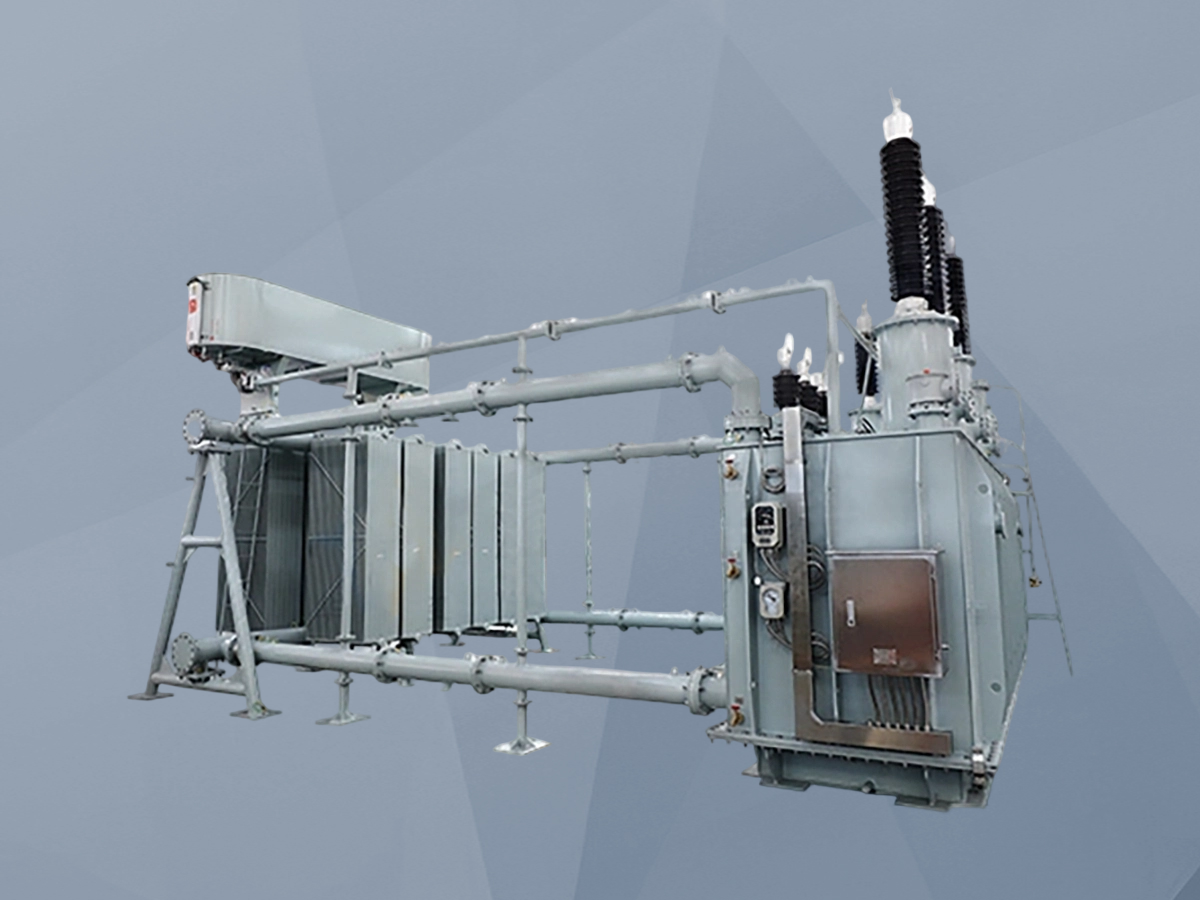

一、110kV级电力变压器的介绍

         110kV级电力变压器是高压电力装备领域的标志性产品，其技术复杂性和重要性远高于中低压配电变压器。它通常为三相油浸式、双绕组或三绕组结构，绝缘介质为变压器油和绝缘纸板构成的油纸绝缘系统，冷却方式多为强迫油循环风冷（OFAF）或自然油循环风冷（ONAF）。其设计核心在于应对极高的电场强度、巨大的电磁机械力和长期的热应力。铁芯采用优质高导磁冷轧取向硅钢片，通过步进搭接工艺以降低空载损耗和噪声。高压绕组通常采用纠结式或内屏式结构以改善冲击电压分布，中低压绕组则为连续式或螺旋式。器身通过强大的压紧和定位结构确保能承受突发短路产生的巨大电动力。油箱采用钟罩式或桶式结构，配备储油柜、吸湿器、气体继电器、压力释放阀、在线滤油机等全套附件。现代110kV变压器已深度集成智能化组件，如分布式光纤测温系统、油中溶解气体在线监测（DGA）、局部放电在线监测等，实现了从定期检修到状态检修的转变，是构建智能电网不可或缺的关键节点。

二、110kV级电力变压器产品特点

         超高可靠性设计：从电磁计算、结构设计到材料选用、工艺控制，全过程贯彻可靠性优先原则。具备极强的抗短路能力（通过国家标准规定的突发短路试验），设计寿命通常超过30年。

         卓越的电气与节能性能：采用低损耗硅钢片和优化设计，空载损耗和负载损耗低，满足或优于国家能效标准（如GB 20052中的1级或2级能效）。局部放电水平控制严格，绝缘性能优异。

         先进的冷却与绝缘系统：配备高效散热器和智能控制的风冷系统，确保绕组热点温升得到有效控制。采用性能稳定的环烷基或石蜡基变压器油与高密度绝缘纸板，形成稳定可靠的油纸绝缘体系。

全面的智能监测与诊断：可集成多参量智能终端，实时监测油温、绕组热点、油中溶解气体、局部放电、铁芯接地电流等关键状态量，实现早期故障预警和健康状态评估。

高度的安全防护：配备完善的非电量保护系统（瓦斯保护、压力释放、油位异常等）和消防措施（如排油注氮灭火系统或水喷雾系统接口），确保故障时能有效隔离和保护。

灵活的配置与适应性：可根据系统需求提供有载调压（OLTC）或无励磁调压方式，提供升压或降压、双绕组或三绕组等多种电气方案，适应不同电网结构和运行方式。

三、110kV级电力变压器作用

电网功率传输与电压支撑的核心：在输电网中实现大容量、远距离的电能传输，并在变电站作为电压支撑点，维持110kV母线电压稳定，支撑下级电网的电压水平。

         连接不同电压等级电网的枢纽：是连接220kV/500kV超高压电网与35kV/10kV中压配电网的关键接口，完成电能的降压分配，或作为发电厂将发电机出口电压升至110kV并网。

保障区域供电安全与可靠性：其高可靠性是确保所供区域不同断供电的基础。在电网“N-1”运行准则下，单台主变的故障不应导致大面积停电。

优化系统运行与降低网损：通过有载调压功能参与电网无功电压调节，优化潮流分布，降低网络传输损耗，提高电网运行的经济性。

         支撑新能源大规模接入：在大型风电场、光伏基地的升压站中，作为汇集所有集电线路电能并升压至更高电压等级（如220kV）外送的关键设备，其稳定运行对新能源消纳至关重要。

四、110kV级电力变压器核心功能

高压电能变换与传输：核心功能。高效、可靠地完成110kV与35kV/10kV等电压等级之间的能量转换与传输。

智能状态监测与预警：通过内置传感器和在线监测装置，实时采集温度、气体、电气、机械等多维度状态信息，上传至状态监测主站，实现趋势分析和故障预警。

电气保护与安全隔离：作为电力系统的重要元件，其本身受到完善的继电保护（差动、瓦斯、过流等）。同时，其阻抗特性也对系统短路电流起到一定的限制作用。

电压调节（可选）：通过有载分接开关（OLTC）在带负荷情况下自动调节变比，稳定输出电压，或响应调度指令参与电网电压无功控制。

冷却系统智能控制：根据负载和油温自动投切冷却风机和油泵，优化散热效率，延长绝缘材料寿命，降低辅助能耗。

数据远传与远程管理：支持IEC 61850、Modbus等标准通信协议，将设备状态、运行参数、告警信息远传至变电站综合自动化系统或集控中心，实现远程监视与管理。

五、110kV级电力变压器应用场景

区域枢纽变电站：作为城市电网或工业园区的电源入口变电站主变，承担区域供电和电压支撑的核心任务。

火力/水力发电厂升压站：将发电机发出的35kV或更低电压升至110kV，接入地方电网进行电力输送。

大型新能源基地升压站：汇集数十台风机或大量光伏组串的电能，通过110kV主变升压后，送入更高电压等级的输电通道。

大型工矿企业总降压站：为钢铁、电解铝、化工、数据中心等特大用户提供110kV直降10kV或35kV的专用供电，作为企业电网的“心脏”。

城市环网供电节点：在城市高压配电网中，作为环网连接点的主变，提高供电可靠性和灵活性。
