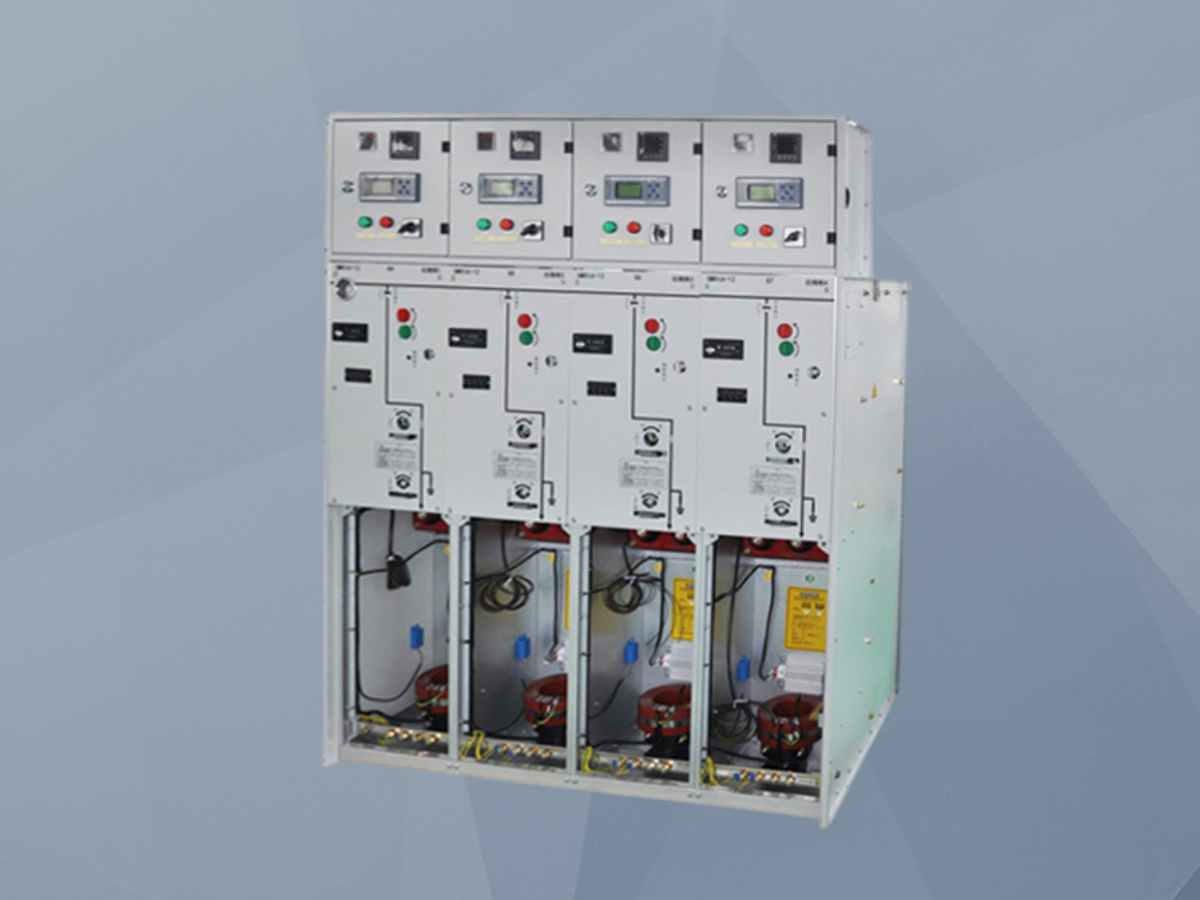

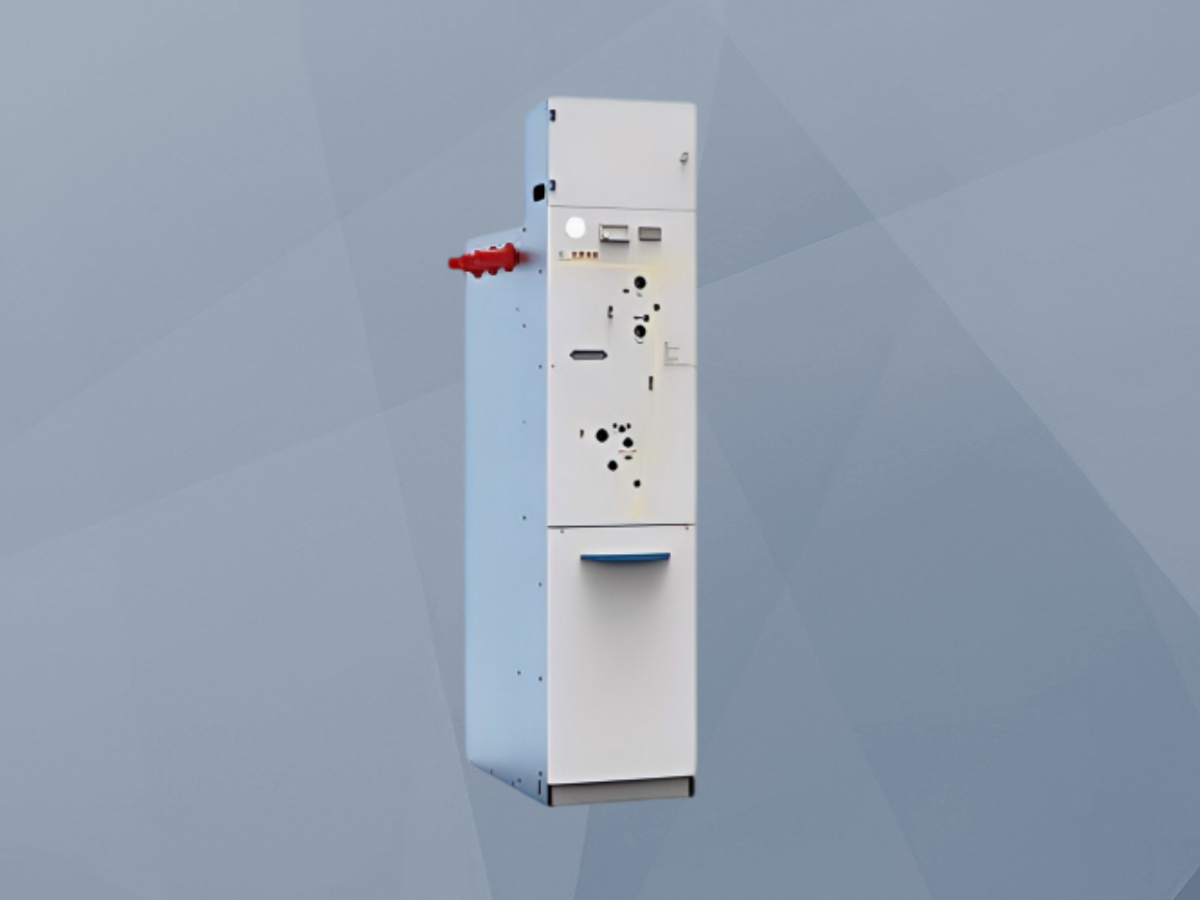

一、固体绝缘环网柜的介绍

         固体绝缘环网柜是应对环保要求与城市空间限制而生的新一代中压配电开关设备。其核心技术在于利用环氧树脂等固体绝缘材料卓越的绝缘性能和机械强度，通过先进的APG（自动压力凝胶）工艺，将真空灭弧室、主导电回路、连接端子等所有高压带电体完全固封在一个或数个绝缘模块内。这种设计实现了真正意义上的“全绝缘、全密封”，使得相间和对地的安全绝缘距离大幅缩小，从而实现了设备整体尺寸的小型化。与依赖SF6气体绝缘的充气柜相比，它彻底消除了SF6气体可能泄漏带来的温室效应风险（SF6的全球变暖潜势是CO2的23500倍），也无需进行气体压力监测和补气操作。柜体通常采用不锈钢或敷铝锌板制成，防护等级高，可适应潮湿、凝露、污秽、高海拔及-40°C至+40°C的宽温环境。其操作机构与绝缘模块机械联动，通过密封轴实现外部操作。作为配电网中的关键节点，固体绝缘环网柜承担着线路的环网连接、负荷投切、故障隔离及电缆接地等重要功能，是构建绿色、紧凑、可靠智能配电网的理想选择。

二、固体绝缘环网柜产品特点

绿色环保，无SF6气体：核心优势。采用固体绝缘介质，完全不含SF6等温室气体，符合全球环保趋势与日益严格的环保法规要求。

结构紧凑，占地面积小：由于固体绝缘使得相间和对地距离极大缩短，柜体尺寸相比传统空气绝缘柜可减少40%-60%，特别适合空间受限的场所。

全绝缘全密封，环境适应性强：所有高压部件被固封，不受外界环境（如凝露、污秽、盐雾、小动物）影响，可在高湿度、高污染及高海拔地区可靠运行。

高安全性与可靠性：绝缘体同时作为支撑结构，机械强度高。全密封设计杜绝了触电风险，实现了“免触”安全。真空灭弧室寿命长，开断性能稳定。

模块化设计，免维护：核心绝缘功能件为模块化设计，出厂前已完成全部调试，现场安装简便。运行期间无需进行绝缘气体监测、干燥剂更换等维护工作。

智能化接口完备：可方便集成智能控制器（FTU）、通讯模块，实现“三遥”功能，支持状态监测（机械特性、温度等），易于接入配电自动化系统。

三、固体绝缘环网柜作用

实现环保化配电升级：直接替代传统SF6环网柜，帮助电网公司和企业用户履行环保责任，避免未来潜在的碳税或处置成本。

提升供电可靠性与安全性：全密封结构杜绝了因环境因素导致的绝缘故障，高可靠的真空开断技术保障了线路保护动作的准确性，提高了供电连续性。

节省安装空间与土建成本：小型化设计使其在旧站改造或新建紧凑型配电房中优势明显，能有效节省宝贵的土地和建筑空间，降低整体投资。

降低全生命周期运维成本：实现了“免维护”或“少维护”，节省了定期巡检、气体处理、预防性试验等大量运维人力与物料成本。

支撑配电网自动化与智能化：作为可靠的物理节点，其易于集成智能终端，为故障自动定位、隔离与非故障区恢复供电（FA）等高级应用提供基础。

四、固体绝缘环网柜核心功能

负荷电流开合与短路保护：核心功能。配置真空负荷开关或真空断路器，可安全开合额定负荷电流，并在出线侧发生短路故障时（配合熔断器或继电保护）快速切断故障电流。

电路隔离与可视断口：配备隔离开关，提供可靠的电气隔离断点，部分设计带有可见的隔离断口（通过观察窗），满足检修时安全隔离的需求。

可靠接地与电缆测试：配备接地开关，可在回路停电后实现可靠接地，保证检修安全。部分柜型设有便于电缆测试的专用接口。

环网供电与电源切换：通过多个柜体的组合，灵活构成不同接线方式的环网供电单元（如两进多出），实现双电源或多电源的自动或手动切换。

状态监测与智能控制：（可选）集成智能终端，监测电流、电压、开关分合闸位置、储能状态、电缆头温度等，并支持远程控制与数据上传。

完善的联锁与安全防护：具备“五防”联锁功能，防止误分合断路器、带负荷拉隔离开关、带电合接地开关等误操作，机械联锁可靠。

五、固体绝缘环网柜应用场景

城市配电网环网单元：作为城市电缆环网系统中的开闭所、分支箱，实现灵活的环网接线和故障隔离，是城市核心区配电的主流选择。

工矿企业配电室：适用于空间紧凑的厂区配电室，为车间、生产线提供可靠的配电和保护，尤其适合环境较差的工业场所。

商业建筑与住宅小区：安装在商业综合体、写字楼、大型住宅区的地下配电室，节省空间，运行安静，安全美观。

新能源发电并网点：在光伏电站、风电场升压站的低压侧或集电线路中，作为配电和保护的开关设备，适应户外箱变等环境。

轨道交通与基础设施：用于地铁、高铁的牵引变电所或动力照明配电系统，满足高可靠性、免维护的要求。
