一、新能源华式变压器的介绍

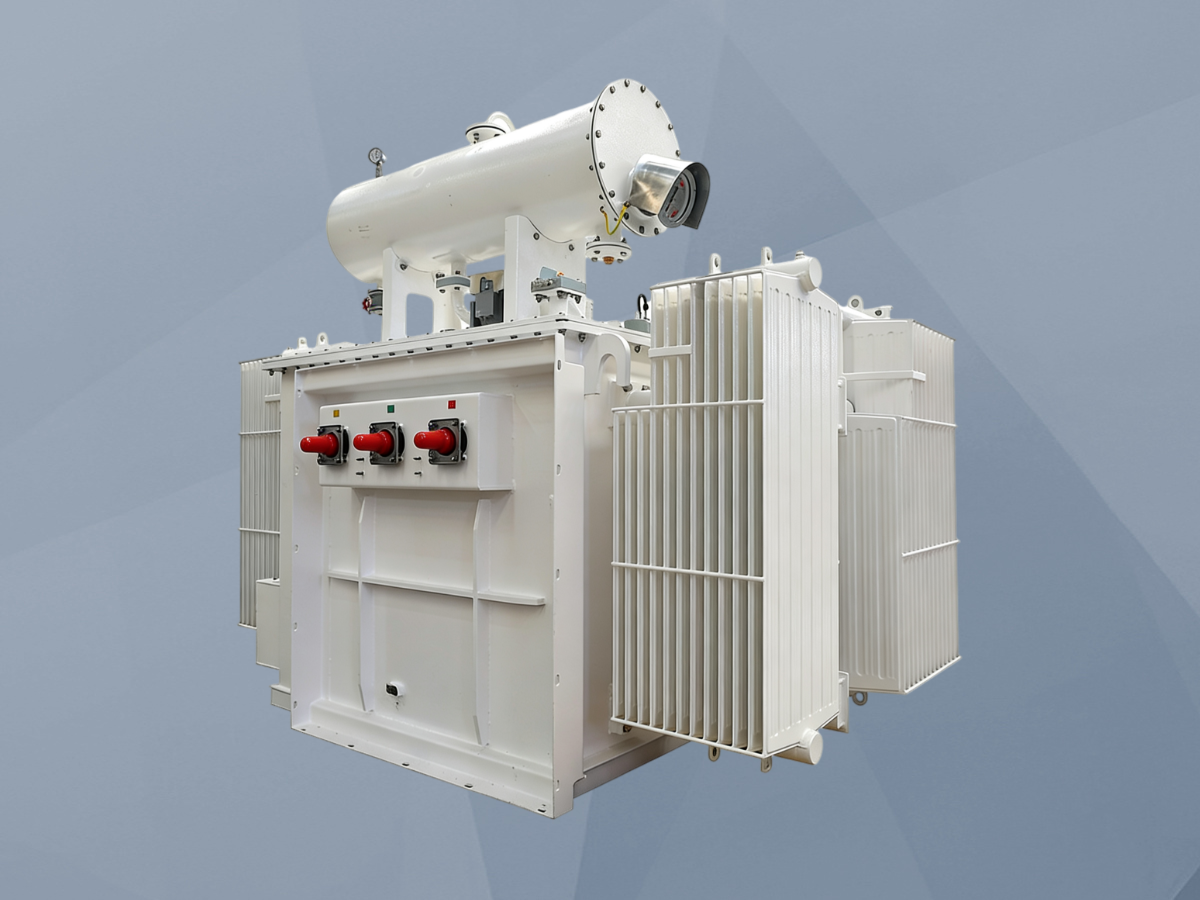

         新能源华式变压器是“美式箱变”在新能源发电领域的典型应用。它与欧式箱变（高压侧采用空气绝缘的独立开关柜）在结构上形成鲜明对比。华式变压器的最大特点是将变压器器身、高压负荷开关、插入式熔断器及高压带电部件全部密封在一个充满SF6绝缘气体的油箱或独立气室内。高压进线通常采用肘型电缆插头连接，实现全绝缘和带电插拔。这种高度集成的设计，使其外观像一个增加了高压接线端的普通油浸式变压器，结构异常紧凑，体积仅为同容量欧式箱变的1/3至1/2。其高压保护依赖于后备熔断器与负荷开关的联动，动作速度快，能有效保护变压器内部故障。该产品专为户外无人值守的恶劣环境设计，全密封结构能有效抵御风沙、盐雾、潮湿及雨雪侵袭，真正实现了免维护。在新能源电站，特别是布局分散、环境艰苦的光伏区和风电场，华式变压器以其卓越的环境适应性、极低的现场安装要求和可靠的运行表现，成为降低初始投资（CAPEX）和运营成本（OPEX）的关键设备。

二、新能源华式变压器产品特点

结构极度紧凑，占地面积小：高压开关与变压器高度集成，无需独立的高压开关柜，大幅节约设备占地，特别适合在空间有限的新能源场站密集布置。

全绝缘全密封，安全免维护：高压部分采用SF6气体绝缘，所有带电部件密封，无裸露点，人身安全等级高。SF6气室和油箱密封设计，基本实现终身免维护。

安装便捷，工期极短：工厂完成全部内部连接和测试，现场只需进行箱体固定、高压电缆插接和低压电缆连接，数小时即可完成安装投运，极大缩短建设周期。

强大的环境适应性：箱体防护等级高（通常IP67），密封性能好，可长期应用于高海拔、强风沙、高湿度、高盐雾及极端温度（-40℃~+50℃）地区。

可靠的保护方案：采用限流熔断器作为变压器内部故障的主保护，动作速度快（毫秒级），能有效限制短路电流，保护变压器本体安全。

经济性突出：相较于传统的“土建变电站”或“欧式箱变”方案，在设备采购、土建施工、安装调试及后期维护方面综合成本最低。

三、新能源华式变压器作用

实现新能源电站的模块化与快速建设：作为预装式的标准化模块，支持电站“搭积木”式建设，是实现新能源项目快速并网发电的核心装备之一。

提供可靠的高压并网接口：为光伏逆变器或风力发电机提供稳定、安全的中压（如10kV或35kV）并网点，完成电能的升压与送出。

显著降低电站整体投资：节省了独立高压开关柜、相关土建及电缆沟道成本，减少了设计、施工和调试的复杂度，从全生命周期看总投资更省。

简化运维，降低长期运营成本：免维护设计大幅减少了现场巡检和维护工作量，降低了运维人员的技术要求和安全风险，适合无人值守的场站。

提升系统供电可靠性：坚固的全密封结构和可靠的保护机制，降低了因环境因素或设备故障导致的停电概率，提高了单个发电单元的可用率。

四、新能源华式变压器核心功能

电能升压变换：核心功能。将发电机或逆变器输出的低压电（如0.48kV, 0.69kV, 0.8kV）升压至中压配电等级（如10.5kV, 34.5kV）。

高压线路连接与隔离：通过SF6绝缘的负荷开关，实现高压侧线路的带负荷分合闸操作，提供明显的断开点，便于检修隔离。

变压器内部故障保护：通过高压后备限流熔断器，在变压器发生内部短路等严重故障时快速切断电路，保护变压器和上游电网。

低压侧电能汇集与分配：通过低压套管和接线端子，汇集来自发电单元的电能，并可配置低压保护开关（如塑壳断路器）。

基本状态指示与监测：通常配备油位计、油温计、压力表、熔断器撞击指示等，提供本地的状态可视化。智能型可集成温度、电流等监测模块。

五、新能源华式变压器应用场景

集中式光伏电站：每台华式变压器连接1-2台集中式逆变器，将直流汇流后的交流低压电升压至集电线路电压，是当前大型地面光伏的主流配置。

陆上风力发电场：布置在每台风机塔筒外或基础平台，将单台风力发电机输出的电能直接升压，减少塔筒内低压电缆用量和损耗。

分布式光伏项目：在工商业屋顶等分布式场景中，作为整个系统的并网升压单元，结构紧凑，易于在屋顶或地面安装。

新能源微电网或孤网系统：作为柴油发电机、光伏、储能等分布式电源的升压集成点，结构简单，运行可靠。
