一、变压器
1.定义
①用来变换交流电压、电流的一种静止的电器设备。
②根据电磁感应原理实现电流传递和转化。
2.工作原理
①基于法拉第电磁感应定律，在交变磁场中放入1单匝线圈，线圈产生感应电压U,串入N匝线圈就有N个U。
②变压器中电流产生的交变磁场在铁芯中流通，1次线圈有N1匝，相当将电压U1分为N1份，每1匝电压为U; 2次线圈有N2匝，相当将电压U2分为N2份，每1匝电压为U。
③两线圈处于相同磁场，每1匝电压都相等，即U1/N1=U2/N2=U。
3.作用
①电压变换:通过改变线圈匝数比，变压器可以进行升高或者降低交流电压。
②电流变换:输出电流和输入电流的比例与电压的比例相同，通过改变绕组匝数比，使电流适应不同的应用需求。
③电力传输:将电能升压成高电压，再通过输电线路将电能传输到远处，最后通过其他变压器降低电压供应给用户
④调节电压:当负载变化时，变压器可以通过调整匝数比稳定电网的电压，以确保用户获得稳定供电。
⑤隔离电路:可以将输入和输出电路隔离开来，提供安全性和防止电气干扰。
⑥电子设备供电:可将标准电压转换为适用于特殊设备的所需电压。

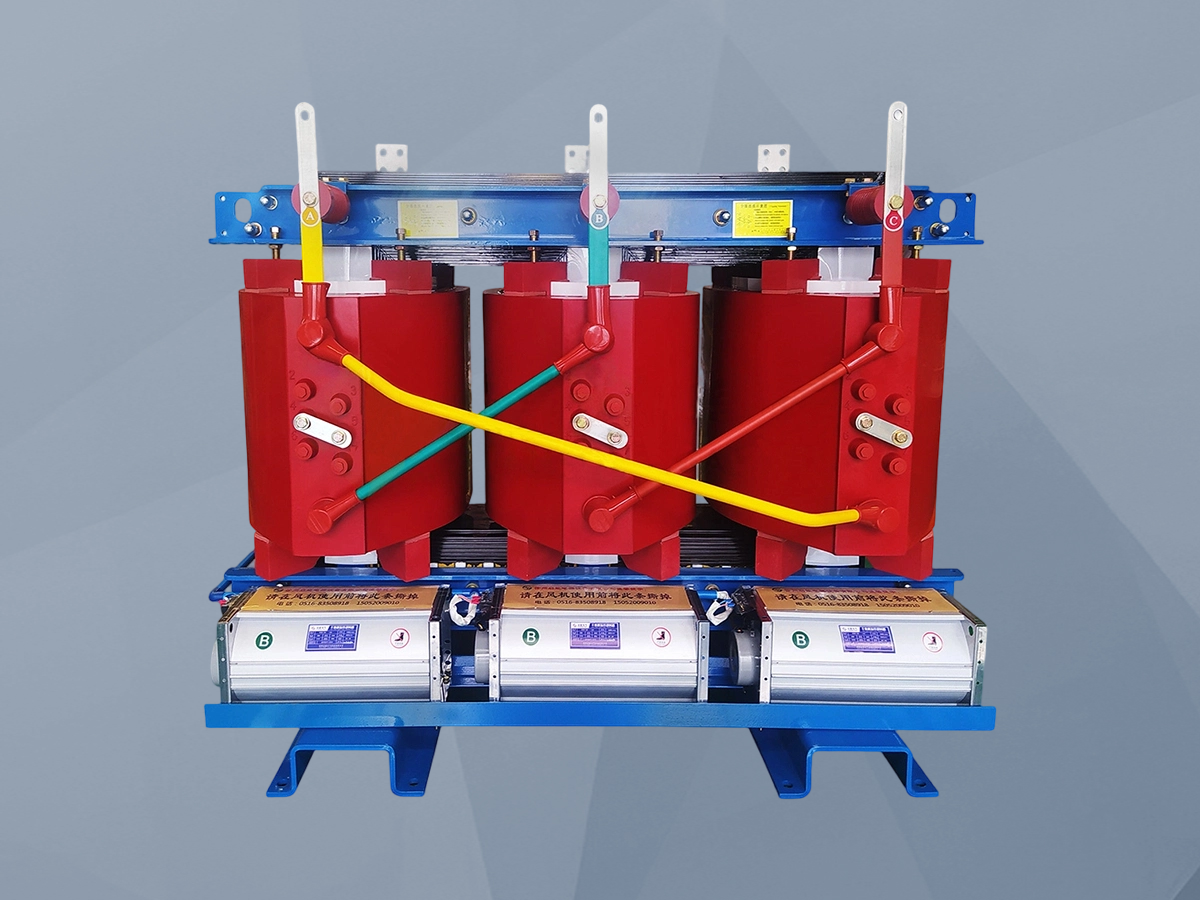

二、干式变压器
1.定义
铁芯和线圈不浸渍在绝缘液体(绝缘油)中的电力变压器。
2.结构
①主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成。
②高低压线圈之间放置绝缘筒增加电气绝缘。
③由垫块支撑和约束线圈。

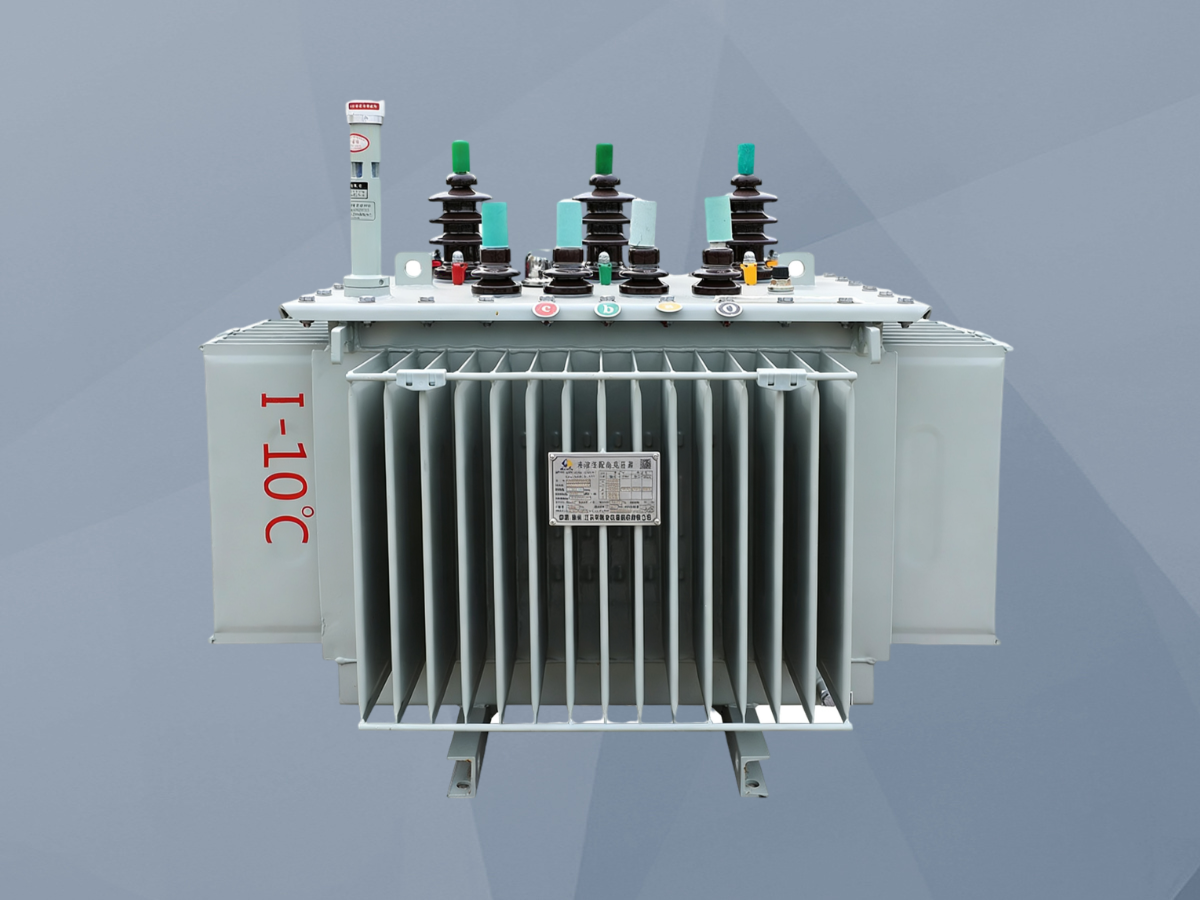

三、油浸式变压器
1.定义
铁芯和线圈浸溃在绝缘液体(绝缘油)中的电力变压器。
2.结构
①主要是由铁芯、线圈及油箱三部分组成的。
②铁芯是变压器的主体，是由硅钢片叠成的。
③线圈是由钢或铝制的。
④油箱是容纳变压器绝缘油的部分。

四、区别
1.冷却介质的不同
①干式变压器:以空气或其他气体作为冷却介质。
②油浸式变压器:是以油作为冷却及绝缘介质。
2.容量不同
①干式变压器:一般适用于配电用，容量大都在1600KVA以下，电压在10K下，目前电压等级最大只能做35KV。
②油浸式电压器:可以从小到大做到全部容量，电压等级也做到了所有电压。
3.外形不同
①干式变压器:不需要外壳，能直接看到铁芯和线圈。
②油浸式变压器:由于内部存在变压器油，因此需要有外壳，油中浸泡着变压器的线圈，从外部无法看到线圈。
4.冷却方式不同
①干式变压器:冷却靠变压器线圈下面的风机。
②油浸式变压器:使用绝缘油作为冷却介质，通过自然对流或强迫循环的方式进行冷却。
5.安装场所不同
①干式变压器:一般安装在低压配电室内，和低压配电柜并排安装。
②油浸式变压器:由于具备防火的需求，一般安装在独立变压器室或室外。
6.适用场景不同
①干式变压器:适用于需要较高的环境安全性和耐久性的场合，如室内配电系统和高层建筑。
②油浸式变压器:则适用于大型电力系统中，特别是在需要高功率和高压的场合，如电力输电站和工厂。
五、优缺点
1.干式变压器
优点
①安全性高:不易燃爆炸，火灾隐患小，适用于对防火要求较高的场所，如商业中心、高层建筑等。
②安装简便:体积相对较小，重量轻，无需设置储油池等附属设施，安装灵活方便。
③维护成本低:运行过程中无需换油等复杂维护操作，日常维护的工作量较小。
缺点
①散热性能相对较差:在同等容量下，干式变压器散热性能不如油浸式变压器，可能需要更大的散热空间。
②价格较高:一般来说，干式变压器的制造成本和售价相对油浸式变压器要高一些。
③容量受限:通常干式变压器的容量相对较小，不太适合大容量的电力需求。
2.油浸式变压器
优点
①散热好:借助绝缘油的循环流动，散热性能良好，能适应大容量的电力传输和分配。
②价格较低:在同等容量下，油浸式变压器的价格较为经济实惠。
③容量大:可以满足大容量的电力需求，适用于大型工业企业、变电站等场所。
缺点
①需要定期维护;需要定期检查油的品质和变压器的运行状态，以确保安全。
②发生火灾和爆炸:油浸式变压器在高温或短路的情况下可能引发火灾或爆炸，需采取相应的安全措施。
③噪音和热度:运行过程中会产生噪音和热度，影响环境。
④占地面积大:需要较大的安装空间。
