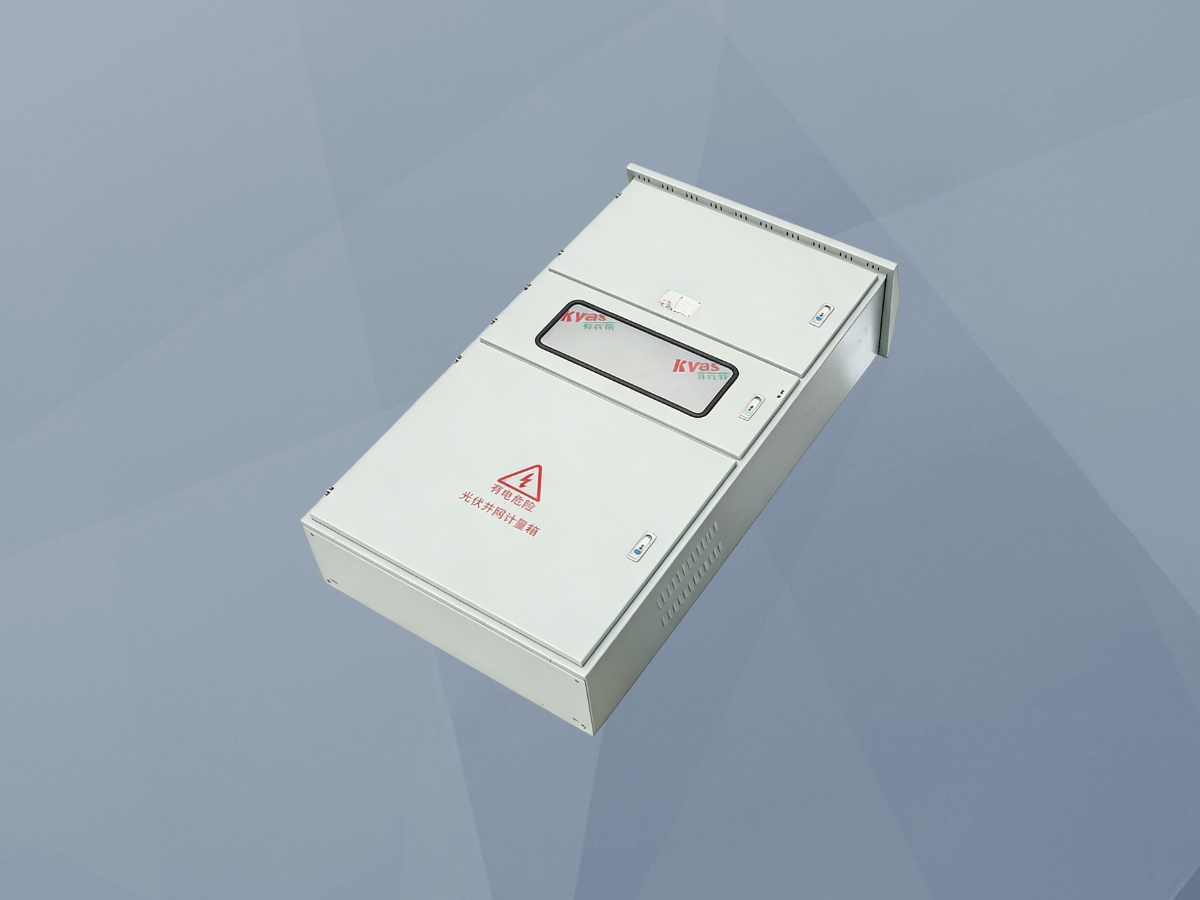

一、BWG系列光伏并网箱的介绍

         BWG系列光伏并网箱是连接光伏逆变器交流输出端与电网低压配电柜之间的专用成套设备，是分布式光伏系统实现规范化、标准化并网的关键环节。其内部集成了多功能并网保护装置（具备过/欠压、过/欠频、防孤岛、逆功率等保护功能）、双向智能电能表、数据采集器（DTU/RTU）、浪涌保护器（SPD）、以及塑壳断路器、隔离开关、接触器等一次元件。其核心原理在于实时监测并网点电压、频率、功率等电气参数，当检测到电网异常或系统故障时，保护装置能在毫秒级内发出分闸指令，迅速将光伏系统从电网中解列，防止故障扩大，保障电网安全。同时，内置的通信模块通过4G/以太网等方式，将发电量、功率、电压电流、设备状态等数据实时上传至云平台或本地监控系统，实现电站的“无人值守”智能化运维。BWG系列产品采用模块化设计，结构紧凑，防护等级高（通常IP54以上），能够适应户外屋顶等恶劣环境，是提升分布式光伏电站整体可靠性、管理水平和投资回报率的重要设备。

二、BWG系列光伏并网箱产品特点

         一体化集成，安全合规：将并网所需的保护、计量、通信、防雷、开关等设备集成于一个防护箱体内，设计符合国家电网及南方电网的分布式光伏并网技术规范，确保一次性通过验收。

智能保护，响应迅速：内置专用光伏并网保护装置，保护功能齐全，定值可设，动作准确快速，有效应对电网扰动与系统内部故障，是并网安全的第一道防线。

         全景监测，数据透明：集成高精度计量与数据采集模块，可实时监测并上传发电量、功率、功率因数、电能质量等全维度数据，支持Web/APP远程访问，运行状态一目了然。

模块化结构，灵活配置：采用标准化、模块化设计，可根据项目容量、通信需求（无线/有线）、是否需上级调度等要求灵活选配内部模块，扩展性强。

高防护与耐用设计：箱体采用不锈钢或优质镀锌钢板，表面喷塑处理，防护等级达IP54或更高，防风、防雨、防尘、防腐蚀，满足户外长期运行要求。

安装维护便捷：内部布局合理，接线标识清晰，预留足够的安装与操作空间，支持壁挂或落地安装，极大方便了现场施工与后期维护。

三、BWG系列光伏并网箱作用

保障并网安全与电网稳定：严格执行并网保护逻辑，防止非计划性孤岛运行、逆功率倒送等对电网和人身安全构成威胁的情况发生。

满足电网接入规范要求：作为标准化并网接口设备，其配置和功能满足电网公司的硬性要求，是项目顺利并网发电的必要条件。

实现电站精细化运维管理：通过实时数据采集与远程监控，帮助业主和运维人员及时发现故障、分析发电效率、优化运行策略，降低运维成本。

提供精准的电能计量与结算依据：内置的智能电表提供准确的双向电能计量数据，为“自发自用、余电上网”模式下的电费结算提供法定依据。

支持系统扩展与智能升级：为未来增加储能接口、需求侧响应、参与虚拟电厂等高级应用预留硬件和通信接口，保护投资。

四、BWG系列光伏并网箱核心功能

并网保护功能：核心功能。实时监测电压、频率、相位，实现过/欠压保护、过/欠频保护、防孤岛保护、逆功率保护、过流保护等，并具备故障录波能力。

电能计量与数据采集：精确计量光伏系统发电量、上网电量、用电量，并采集三相电压、电流、功率、功率因数、频率等实时数据。

远程通信与监控：通过无线（4G/5G/NB-IoT）或有线（以太网/光纤）方式，将数据上传至监控平台，支持远程参数设置、遥控分合闸、故障报警推送。

开关控制与安全隔离：通过本地或远程指令，控制箱内断路器、接触器的分合，实现光伏系统与电网的可靠连接与安全隔离。

防雷与过电压保护：配置多级浪涌保护器（SPD），有效抑制从电网侧或光伏侧侵入的雷电过电压和操作过电压，保护内部精密电子设备。

本地显示与操作：配备液晶显示屏或指示灯，本地显示关键参数和状态；设置本地操作按钮，便于现场调试和维护。

五、BWG系列光伏并网箱应用场景

工商业厂房屋顶分布式光伏：作为每个并网点的标准配置，集中管理多个逆变器输出，满足企业自发自用、削峰填谷的需求。

大型商业综合体与公共建筑：安装在配电房附近或屋顶，实现对光伏发电的集中监控与计量，助力绿色建筑运营。

户用光伏系统：作为单户光伏系统的并网控制中心，集成保护与计量，保障家庭用电安全并清晰展示发电收益。

光伏扶贫与乡村振兴项目：在村级电站或户用系统中应用，便于电网公司统一管理和大规模运维。

光伏充电站与光伏车棚：为“光伏+充电”一体化系统提供智能并网接口，实现能源的本地化生产与消耗。
