一、JP综合配电箱的介绍

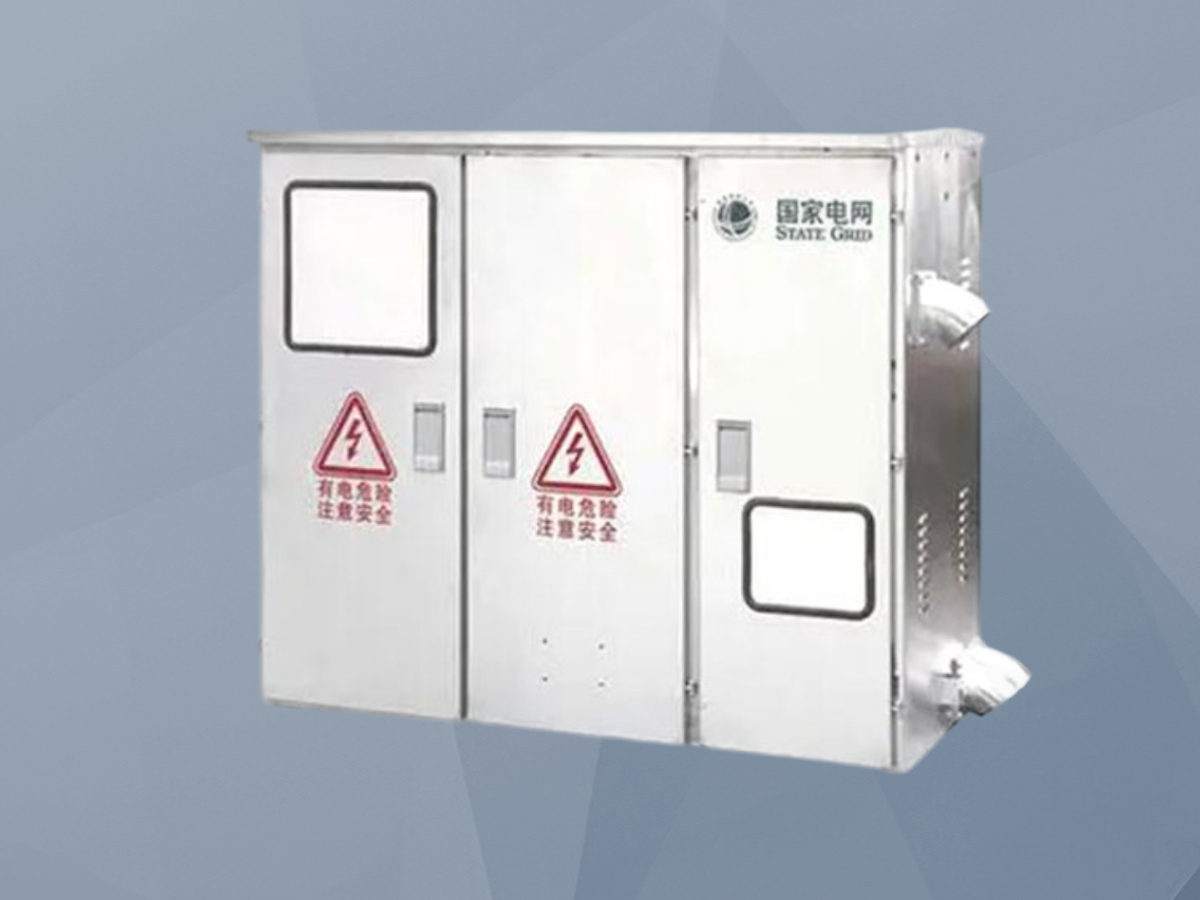

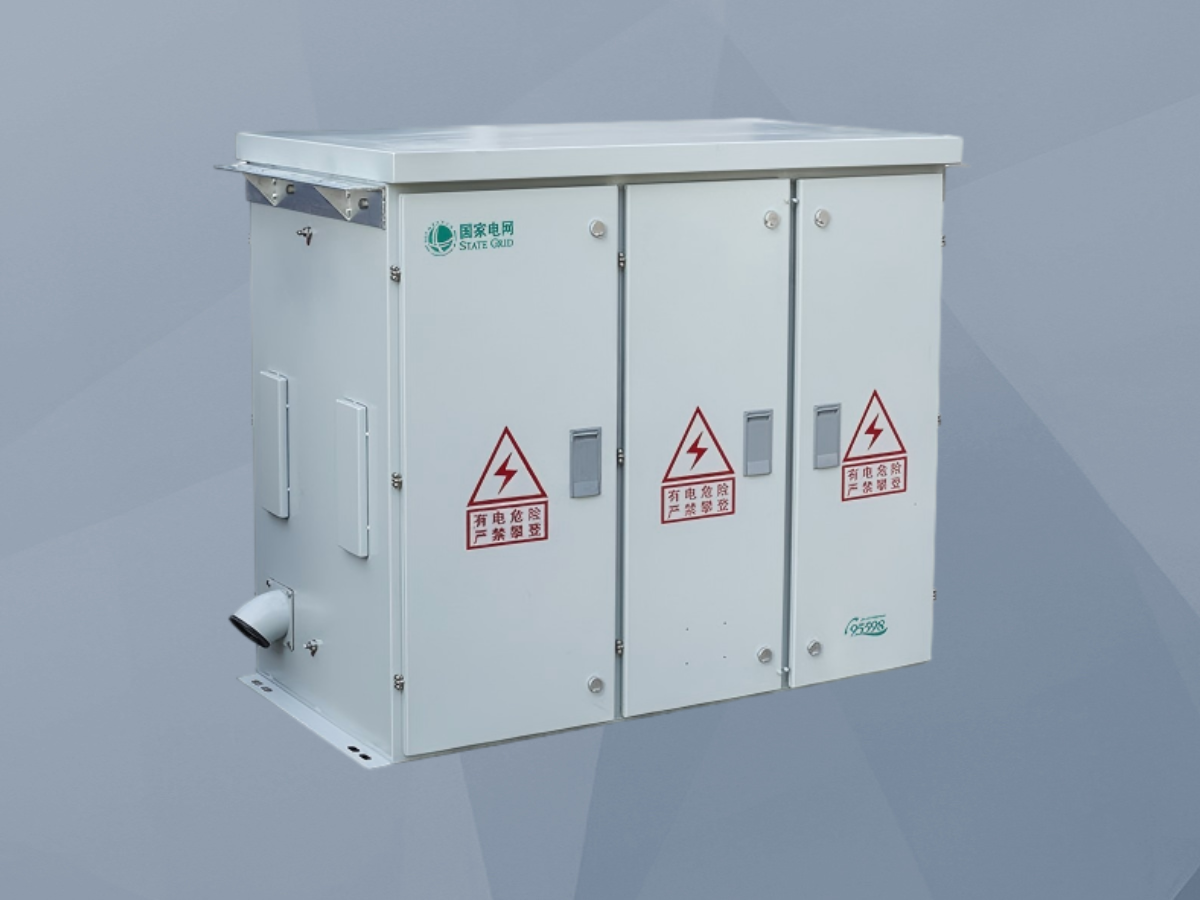

         JP综合配电箱是低压配电网，特别是配电变压器台区标准化建设的核心户外设备。其名称“JP”通常意指“综合配电”，其核心设计思想是“多能一体、户外防护”。它取代了过去需要在变压器旁分散安装的总路配电箱、电容补偿箱、多路出线端子箱及照明控制箱的复杂模式，将这些功能科学、合理地整合在一个坚固的箱体内。箱体通常采用不锈钢或优质钢板喷塑，防护等级达IP34D以上，能有效防雨、防尘、防异物触及。内部按功能分区：上部常为总路单元（含进线开关、总计量），中部为无功补偿单元（含智能控制器、电容器、电抗器），下部为多路终端出线单元（塑壳或微型断路器）和独立的照明控制单元（接触器、时控/光控开关）。现代智能型JP柜还集成了配变终端（TTU）或智能监控单元，可采集电气参数并上传。这种一体化设计极大地减少了现场安装工作量、节约了占地面积、美化了环境，并通过内置的智能补偿提升了台区功率因数，是建设新型城镇化配电网和改造老旧台区的优选设备。

二、JP综合配电箱产品特点

高度功能集成，结构紧凑：将配电、补偿、出线、照明控制四大功能模块化集成，布局合理，在最小空间内实现最大功能，极大简化了台区电气布局。

标准化设计，符合国网典设：产品设计遵循国家电网或南方电网的标准化建设方案，接口统一，便于规模化采购、安装和运维管理。

智能无功补偿，节能降损：内置智能无功补偿装置，自动跟踪负荷变化投切电容，将台区功率因数稳定在0.95以上，有效降低线路损耗，避免力调电费。

户外高防护，环境适应性强：箱体全密封或防雨通风结构，防护等级高，可长期承受户外日晒、雨淋、高温、低温等恶劣气候条件，免维护周期长。

灵活的照明控制策略：照明控制单元支持时控、光控、远程遥控等多种控制方式，可方便管理街区、小区公共照明，实现节能与自动化。

支持智能化升级与监测：预留通信接口，可方便加装智能监测终端，实现电压、电流、电量、功率因数、电容器投切状态等数据的远程采集与监控。

三、JP综合配电箱作用

实现台区设备集约化，缩短建设周期：一体化设计使现场只需安装一个箱体，大幅减少设备就位、电缆互连和调试时间，加速工程进度。

提升供电可靠性与电能质量：通过总路保护和分路保护保障供电安全；通过动态无功补偿稳定电压、提高功率因数，改善用户侧电能质量。

显著降低线路损耗与运行电费：无功补偿功能直接从变压器出口就地补偿，减少了无功电流在低压线路上的流动，降低了技术线损，并为用户节省电费。

简化运维管理，降低长期成本：设备集中，便于巡检和维护。智能功能减少了人工投切电容、开关照明的频率，降低了运维复杂度和人力成本。

支持配网自动化与精益化管理：作为数据采集节点，为供电企业提供台区运行数据，支撑线损分析、负荷预测、故障研判等高级应用。

四、JP综合配电箱核心功能

总配电与进线保护：通过总路隔离开关和断路器（或熔断器）接入变压器低压侧，提供短路和过载保护，是台区电源总入口。

无功功率自动补偿：核心功能之一。智能控制器根据实时无功需求，自动控制电容器组循环投切，实现动态补偿。

多回路终端配电出线：提供6-12路或更多的低压出线回路，配置断路器，为不同用户或区域（如居民、商业、动力）分配电能并提供分路保护。

公共照明集中控制：通过专用回路和控制单元，实现对所辖区域路灯、庭院灯等公共照明的自动化开关控制，并可手动/远程干预。

运行状态显示与测量：装有电压表、电流表、功率因数表及指示灯，显示电源状态、补偿状态和各出线开关状态。

数据采集与通信（智能型）：采集三相电压、电流、功率、电量、功率因数等数据，通过GPRS/4G或RS485/光纤等方式上传至主站系统。

五、JP综合配电箱应用场景

居民住宅小区配电：安装在小区配变旁，为整个小区楼栋单元、公共设施及照明配电，并进行集中无功补偿。

新农村电网改造与中心村配电：作为标准化台区设备，为村庄提供可靠配电和路灯控制，改善农村用电质量。

商业街区与市政道路配电：为沿街商铺、广告灯箱、路灯提供电源，并统一控制道路照明启停。

工业园区及工地临时配电：为园区内小型车间或建筑工地提供集成化的临时电源分配、补偿和控制中心。

光伏扶贫村级电站出线端：作为村级光伏电站的并网输出和本地分配中心，集成计量和出线功能。
