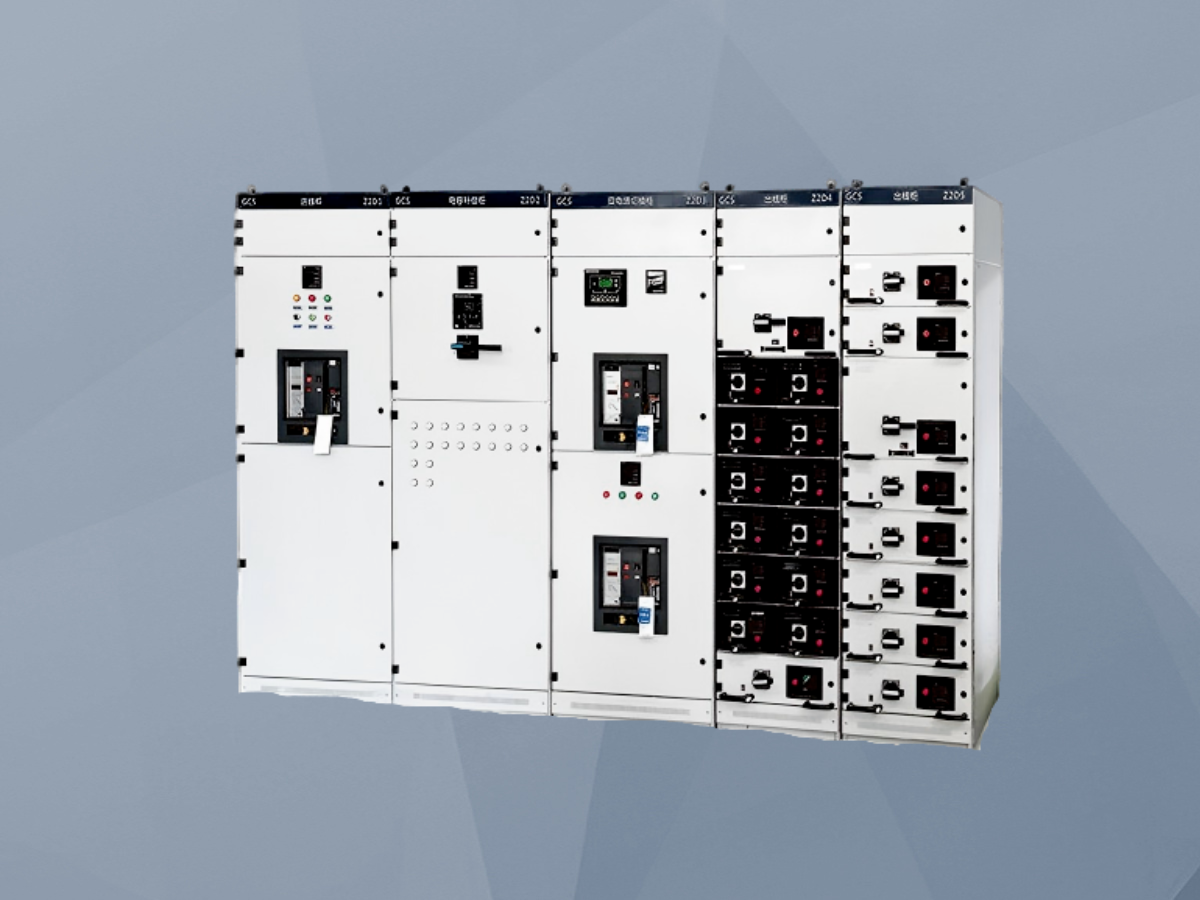

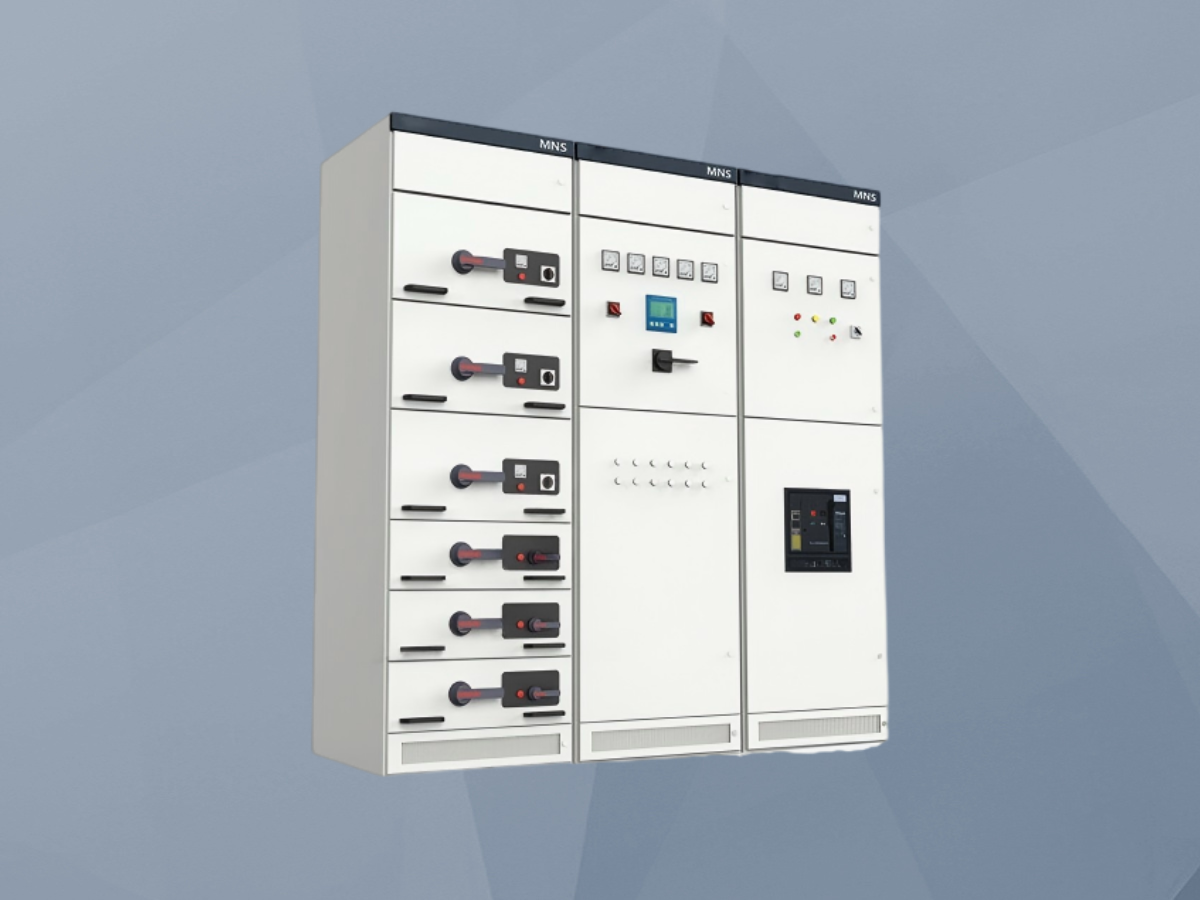

一、抽出式低压开关柜的介绍

         抽出式低压开关柜代表了低压配电设备向高可靠性、高维护性发展的重要方向。其结构核心在于将整个配电回路（包括主开关、保护电器、测量仪表、控制回路等）集成在一个独立的、标准尺寸的金属框架内，形成一个完整的“抽屉”功能单元。该抽屉通过一套精密的导轨和接插件系统，可以顺畅地推入或拉出柜体框架。柜内通常分为三个相互隔离的垂直隔室：水平母线室（位于柜后上部）、抽屉功能单元室（位于柜前中部）和电缆出线室（位于柜后下部）。抽屉单元具有“连接/工作”、“试验”、“分离”和“抽出”四个明确的机械位置，并配备有位置锁和机械联锁机构，确保只有在断路器分闸后抽屉才能摇动，防止带负荷操作。这种设计使得任何一路出线发生故障或需要维护时，运维人员可在极短时间内（通常几分钟）将故障抽屉单元切换至“分离”或“抽出”位置进行检修或更换，而完全不影响其他回路的正常运行，实现了“故障隔离”和“在线维护”。其高度的标准化和互换性也大大简化了备品备件管理，是构建现代化、智能化配电系统的基石。

二、抽出式低压开关柜产品特点

模块化抽屉设计，维护便捷：核心优势。功能单元标准化、模块化，可快速抽出更换，实现故障回路的隔离与修复，显著缩短停电时间，提高供电可用性。

高安全性与可靠联锁：具备完善的机械联锁和电气联锁，严格防止误操作，如防止带负荷抽出抽屉、防止断路器在合闸状态时抽屉被移动，确保操作绝对安全。

高可靠性连接：主回路和辅助回路采用高质量的接插件连接，接触电阻小，插拔寿命长。抽屉的“工作”、“试验”位置定位准确，确保电气连接的稳定性。

紧凑结构与高空间利用率：采用标准模数（如25mm）设计，结构紧凑，在单位空间内可布置更多的回路，节省配电室占地面积。

强大的扩展与兼容能力：柜体采用组合式设计，易于扩展和并柜。抽屉单元尺寸系列化（如1/2单元、1单元、2单元等），可根据电流等级和控制复杂度灵活配置。

优良的散热与防护：柜体结构利于空气对流散热，各隔室独立，防护等级通常可达IP30-IP40，有效防止故障扩大和异物侵入。

三、抽出式低压开关柜作用

最大化保障供电连续性：通过抽屉单元的快速隔离与更换，实现故障回路的“在线”维护，使非故障区域的停电时间降至最低，尤其适用于不能停电的关键流程。

提升运维效率与安全性：标准化操作流程（摇出、更换、摇入）简单快捷，减少了复杂的停电、验电、挂牌、拆卸导线等步骤，降低了运维复杂度和安全风险。

实现配电系统的高度组织化：清晰的抽屉单元划分使得配电系统图纸与实物一一对应，便于管理、标识和故障定位，提升了整个配电系统的可管理性。

灵活适应工艺变化：当生产线或用电设备调整时，可通过更换或调整抽屉单元快速实现配电方案的变更，系统适应性强。

为预防性维护提供便利：可方便地将待检抽屉摇至“试验”位置，进行保护定值校验、传动试验等，而不影响主回路运行。

四、抽出式低压开关柜核心功能

主配电与馈电保护：作为配电中心（PC），通过框架断路器（ACB）接入和分配电能，各馈出回路采用抽屉式塑壳断路器（MCCB）提供过载和短路保护。

         电动机的集中控制与保护：作为电动机控制中心（MCC），每个电动机回路集成于一个抽屉，内含接触器、电机保护器/热继电器、控制变压器等，实现启停、保护和控制。

回路状态监测与计量：抽屉面板可安装指示灯、按钮、仪表。可集成智能测控单元，实时监测电流、电压、功率、电能、功率因数等参数，并支持通信上传。

可靠的机械位置指示与联锁：通过机械机构清晰指示抽屉的“工作”、“试验”、“分离”、“抽出”位置，并与断路器操作机构实现强制联锁，是安全操作的基础。

辅助回路扩展与信号传输：通过抽屉后部的辅助接插件，实现控制电源、信号、通信线的标准化连接，确保抽屉在“工作”位置时所有回路可靠接通。

无功补偿与滤波：可配置专用的电容器补偿抽屉，集成智能无功补偿控制器、接触器、电容器及保护元件，实现系统功率因数的自动调节。

五、抽出式低压开关柜应用场景

现代化大型工厂主配电室：如汽车、化工、半导体工厂，为全厂动力、照明及工艺设备配电，要求极高的供电可靠性和快速故障恢复能力。

数据中心配电系统：为服务器机柜、空调等关键负载供电，任何计划外停电都不可接受，抽屉式的在线维护特性至关重要。

大型商业综合体和医院：这类场所负荷密集，且许多为重要负荷，需要能够快速响应和处理配电故障，减少对运营的影响。

轨道交通的牵降变电所：为车站、区间动力照明及信号系统配电，维护窗口期短，需要高效、安全的维护操作方式。

港口码头与大型泵站：电动机控制回路多，环境可能潮湿，抽屉式的密封性和模块化便于维护和管理。
