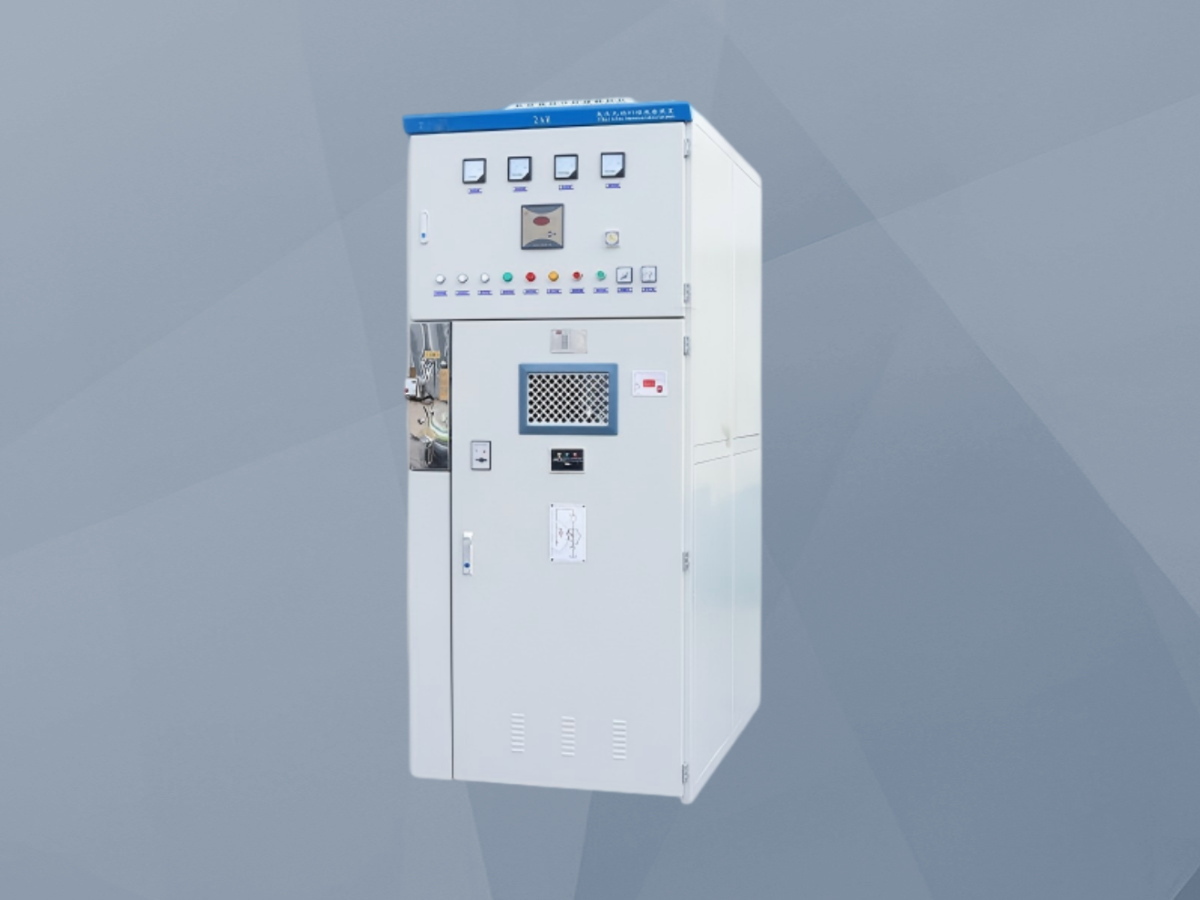

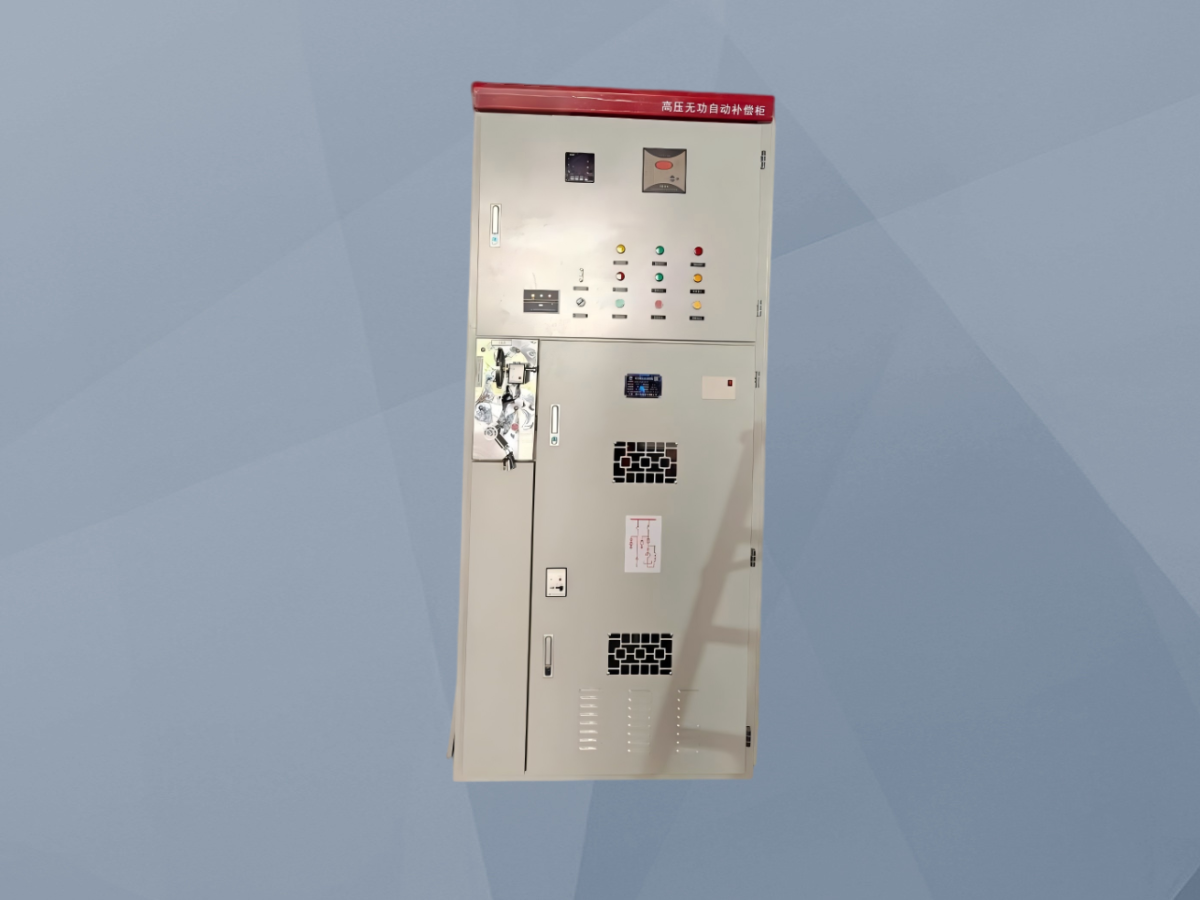

一、高压电容器柜的介绍

         高压电容器柜是电力系统无功功率平衡与电压支撑的“主动调节器”。在工业配电系统中，大量使用的异步电动机、变压器、电焊机等均为感性负荷，会消耗大量滞后性无功功率，导致系统功率因数降低、线路电流增大、电压下降及额外电能损耗。高压电容器柜通过投入并联电容器组，向系统提供超前性无功功率，与感性负荷的无功功率相互抵消，从而将系统的功率因数提升至理想范围。一套完整的装置不仅是电容器的简单组合，更是一个集保护、控制、投切于一体的智能系统。其核心控制器实时监测母线电压、电流及功率因数，根据预设的投切策略（如循环投切、编码投切）自动控制真空接触器组，精准投入或切除相应容量的电容器，实现动态、平滑的无功补偿。串联电抗器用于抑制合闸涌流并兼作特定次谐波（如5次、7次）的滤波支路。放电线圈确保电容器在退出运行后能快速安全放电。该装置直接安装于用户高压进线侧或主变低压侧母线上，是从源头进行集中补偿的高效方式，对于降低全网损耗、提升电能经济性具有立竿见影的效果。

二、高压电容器柜产品特点

         核心元件高品质与长寿命：采用全膜介质、双面粗化聚丙烯薄膜的高压并联电容器，具有损耗低、温升小、自愈性能好、寿命长的特点；电抗器采用干式空芯或铁芯设计，线性度好，噪音低。

         智能精准控制与保护：采用高性能无功补偿控制器，支持多种投切策略、分相补偿、电压优先等模式；具备完善的过压、欠压、过流、不平衡电流、谐波超限等保护功能，确保装置安全。

安全可靠的投切机构：采用专用真空接触器或真空断路器进行投切，灭弧能力强，操作寿命长，配合同步投切技术（选配）可有效抑制操作过电压和涌流。

灵活的配置与滤波功能：可根据系统谐波含量，配置不同电抗率的串联电抗器（如1%、5.5%、6%、12%等），在补偿无功的同时抑制特定次谐波，避免谐波放大。

         完善的放电与过电压保护：内置放电线圈，确保电容器断电后残压在规定时间（如5分钟内）从√2倍额定电压峰值降至50V以下；配备金属氧化物避雷器限制雷电和操作过电压。

         模块化结构与智能运维：采用柜式或框架式模块化结构，便于安装、扩容和维护。控制器具备数据记录、通信功能，支持远程监控和能效管理。

三、高压电容器柜作用

         直接降低电能损耗与电费支出：通过提高功率因数，减少无功电流在变压器和线路中的流动，可降低线损5%-20%，同时避免供电公司因功率因数不达标而加收的力调电费。

释放变压器与线路供电容量：补偿无功后，同样的视在功率下可输送更多有功功率，相当于扩容了现有供电设备，延缓或避免增容投资。

改善电压质量，稳定系统运行：补偿线路上的无功压降，使母线电压保持稳定，尤其有利于线路末端的电压提升，保障敏感设备正常运行。

抑制谐波，保护用电设备：当配置滤波电抗器时，能吸收部分谐波电流，降低谐波对电容器本身及其他电气设备的危害，延长设备寿命。

满足国家节能政策与电网要求：是落实《电力系统电压和无功电力技术导则》等标准，实现用户侧节能降耗、支持电网安全经济运行的重要措施。

四、高压电容器柜核心功能

无功功率自动跟踪补偿：核心功能。控制器实时计算系统所需无功，自动控制电容器组投切，使功率因数动态维持在设定目标范围内。

谐波抑制与滤波：通过电容器与串联电抗器构成LC调谐回路，对特定次谐波呈现低阻抗通路，吸收谐波电流，改善系统电能质量。

全面的安全保护：包括电容器组的内部故障保护（采用不平衡电压或电流保护）、外部过流保护、系统过电压/欠电压保护、谐波超限保护等。

运行状态监测与数据管理：实时监测并显示各相电压、电流、功率因数、无功功率、谐波畸变率等参数，记录投切事件、报警事件及历史数据。

智能控制与通信：支持多种投切逻辑、时间控制、温度控制等；具备RS485、以太网等通信接口，支持Modbus、IEC 104等协议，可接入厂站自动化系统。

快速安全放电：通过放电线圈或放电电阻，确保维护人员在电容器退出运行后能安全接触其端子，符合安全规程。

五、高压电容器柜应用场景

重工业领域：钢铁厂的轧机、电弧炉，有色金属冶炼的电解槽，化工厂的大型压缩机、泵类，这些场合感性负荷大且波动剧烈，是无功补偿的重点。

矿山与制造业：矿井提升机、大型球磨机、风机、水泵群等设备集中，自然功率因数低，需集中补偿。

新能源电站：光伏逆变器、风电机组本身会产生一定谐波且功率因数需满足并网要求，常在升压站低压侧或集电线路末端配置高压补偿装置。

轨道交通：为电气化铁路牵引变电站提供无功补偿，稳定电网电压，改善电能质量。

大型商业与公共设施：大型写字楼、医院、数据中心的高压制冷机组、水泵等，虽单台容量可能不大，但总量可观，进行高压侧集中补偿经济性更优。
