10kV高压开关柜柜体设计要点有哪些

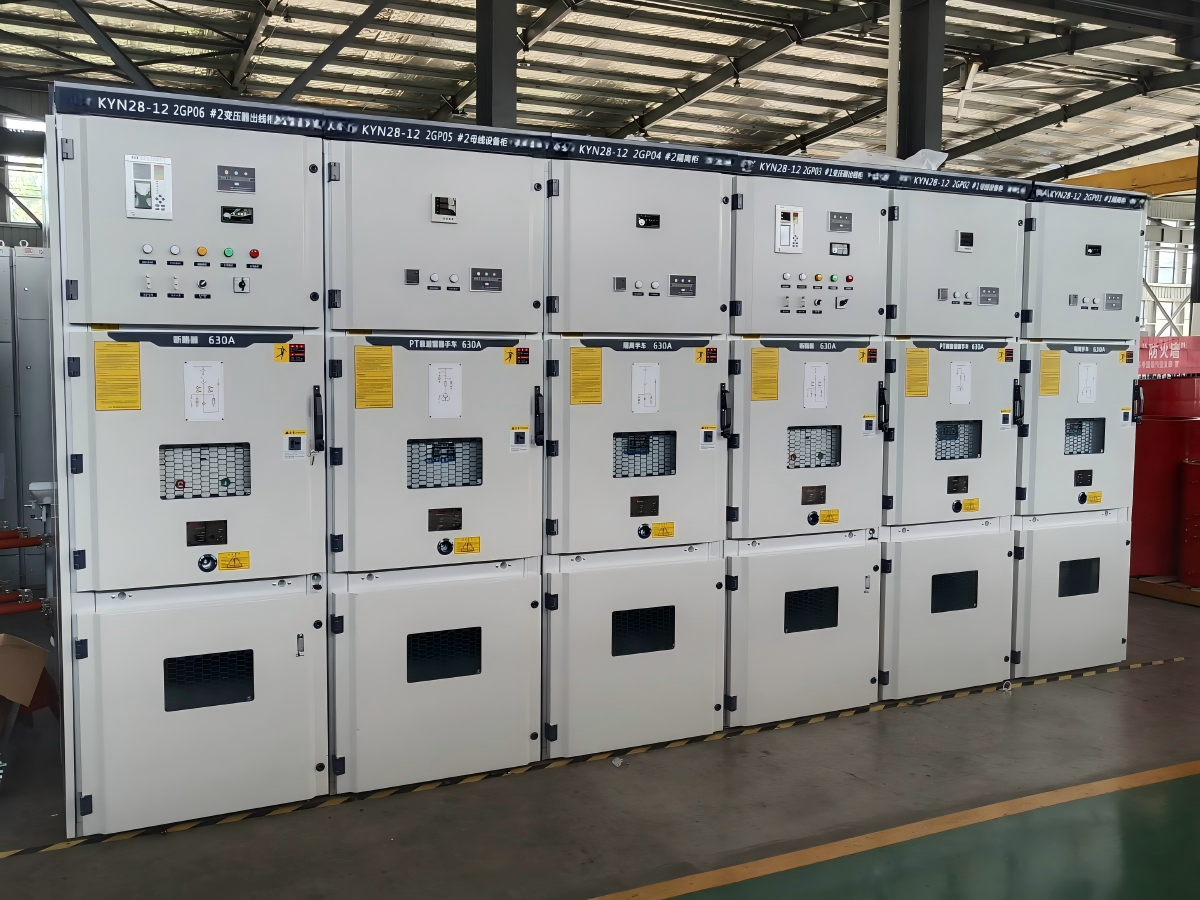

        高压开关柜，也有人叫它成套开关柜或者成套配电装置，它主要的 “核心部件” 就是断路器，属于电气设备。生产厂家会按照电气一次主接线图的要求，把各种高低压电器，像控制电器、保护电器、测量电器，还有母线、能导电的载流导体以及绝缘子等等，都组装在一个封闭的或者敞开的金属柜子里。这个柜子在电力系统里，起着接收和分配电能的重要作用。本文将系统性地阐述10kV高压开关柜柜体设计的六大核心要点。

一、绝缘距离：电气安全的根本基础
        10kV开关柜用于三相交流电分配，确保相间及相对地之间具有足够的绝缘距离是防止短路事故的第一道防线。以空气为绝缘介质时，需严格遵守相关标准（如GB/T 3906、DL/T 404）规定的净距要求。
为在保证安全的前提下优化柜体尺寸，常采用以下方法：
        1.  加装绝缘隔板：在空气间隙中插入非金属绝缘隔板，可有效缩短所需净距。但需注意，空气净距离不应小于60mm，且隔板存在老化风险，其材质与工艺需严格控制。
        2.  采用热缩套管：对高压带电导体进行整体绝缘封装。此方法要求处理后的绝缘距离不小于100mm，同样需考虑材料的老化问题。
        3.  应用绝缘涂敷或均匀电场技术：如采用表面涂覆工艺或通过导体结构优化来改善电场分布。这些先进技术能有效缩小尺寸，但需对工艺进行严格验证，并考虑与现有标准的符合性。
        设计优先策略：在满足所有性能与标准要求的前提下，应优先采用和保证足够的空气绝缘距离，这是最可靠、最经济的绝缘方式。

二、五防联锁：人身与设备安全的强制性保障
        “五防”功能是防止电气误操作、保障运维人员安全的强制性要求，必须通过机械或电气联锁可靠实现，优先采用不可轻易逾越的机械联锁。
        1.  防止误分、误合断路器：对于就地操作柜，可采用编码锁或红绿翻牌等程序锁；对于远方操作的断路器，则需在电气回路中设置闭锁逻辑。
        2.  防止带负荷分合隔离开关或移开手车：这是联锁的核心，必须通过机械结构强制实现，确保只有在断路器分闸状态下，才能操作隔离刀闸或移动手车。
        3.  防止带电合接地开关（或挂接地线）：必须通过机械联锁确保接地开关的操作孔仅在回路确认无电时才能被开启。
        4.  防止接地开关在合闸位置时送电：防止在接地未拆除时误合闸送电，同样由机械联锁保证。
        5.  防止误入带电间隔：柜门与接地开关或断路器状态必须机械联锁，仅在间隔确认无电后，才能打开柜门。
        核心原则：机械联锁的可靠性远高于提示性装置（如带电显示器）或依赖于外部电源的电气联锁，设计时应作为首选。

三、爬电距离：长期运行可靠性的关键
        在潮湿、污秽环境下，沿绝缘件表面的闪络是主要故障之一。设计必须满足爬电比距要求：对于纯瓷绝缘，通常不小于18mm/kV；对于有机绝缘，通常不小于20mm/kV
关键措施：
        1.  元器件定制：标准绝缘子常难以满足要求，需定制采用增加伞裙数量或高度的绝缘件。需注意伞裙造型的合理性，避免爬电阻抗比失调。
        2.  环境控制：对于高湿环境，应在柜内设计并安装自动温湿度控制器与加热器，防止凝露产生，从根本上恶化爬电条件。

四、温升控制：决定载流能力与寿命的核心
        开关柜长期通过额定电流（如1250A， 3150A）时，导体及连接点发热是导致绝缘老化、接触劣化乃至故障的主因。
控制温升的设计与工艺重点：
        1.  优化导电回路：尽量增大导体截面，减少连接点数量。
        2.  确保连接工艺：主回路连接面必须采用可靠的工艺（如镀银、镀锡），并使用规定力矩紧固，保证足够的接触压力和面积。
        3.  避免涡流发热：在穿过金属隔板的导体周围、母线夹等部位，应采用非导磁材料（如不锈钢、铝）或开槽隔断以切断涡流通路。
        4.  增强散热：在满足防护等级的前提下，优化通风设计。对于大电流柜，可考虑强制通风。
        核心认知：温升问题本质上是制造工艺问题。优良的设计必须通过严格的工艺和装配质量来实现。

五、动稳定性：承受短路冲击的结构强度
        开关柜必须能承受额定短路电流（如25kA， 31.5kA， 4s）产生的巨大电动力冲击而不损坏。
设计要点：
        1.  母线支撑：母线排，特别是水平排列的平行母线间，电动力极大。必须合理设置支撑绝缘子，跨距一般不宜超过800mm，并在转角、分支等薄弱点增设支撑。
        2.  元器件固定：断路器、互感器等重型元器件的安装支架必须有足够的机械强度，防止在短路电动力下移位或变形。
        3.  理论验证与试验：动稳定计算复杂，最终必须通过型式试验（如内部故障电弧试验、短时耐受和峰值耐受电流试验） 来验证设计的有效性。

六、防护等级（IP等级）：运行环境适应性的平衡
        防护等级（IP代码）定义了柜体对固体异物侵入和水的防护能力。
设计权衡：
        1.  常规户内安装：通常要求达到IP3X（防止直径大于2.5mm的固体异物）或IP4X（防止直径大于1.0mm的固体异物）。这能有效防止小动物、工具等误入，同时保证一定的自然通风散热。
        2.  户外或特殊环境：需更高级别（如IP54），但会导致成本显著增加、散热条件恶化，可能需额外设计通风散热系统。
        3.  核心原则：不应盲目追求高防护等级，而应在安全、散热、成本之间取得最佳平衡。

        10kV高压开关柜的柜体设计是一个严谨的系统工程。绝缘距离是基础，五防联锁是底线，爬电与温升关乎长期可靠，动稳定确保极限安全，防护等级则需与环境达成平衡。 这些要点相互关联，共同构成了开关柜安全、可靠、长期稳定运行的基石。优秀的柜体设计，是理论计算、工程经验与严格型式试验反复验证、不断迭代的成果，最终体现为电力系统中一颗颗可靠运行的“心脏”。
