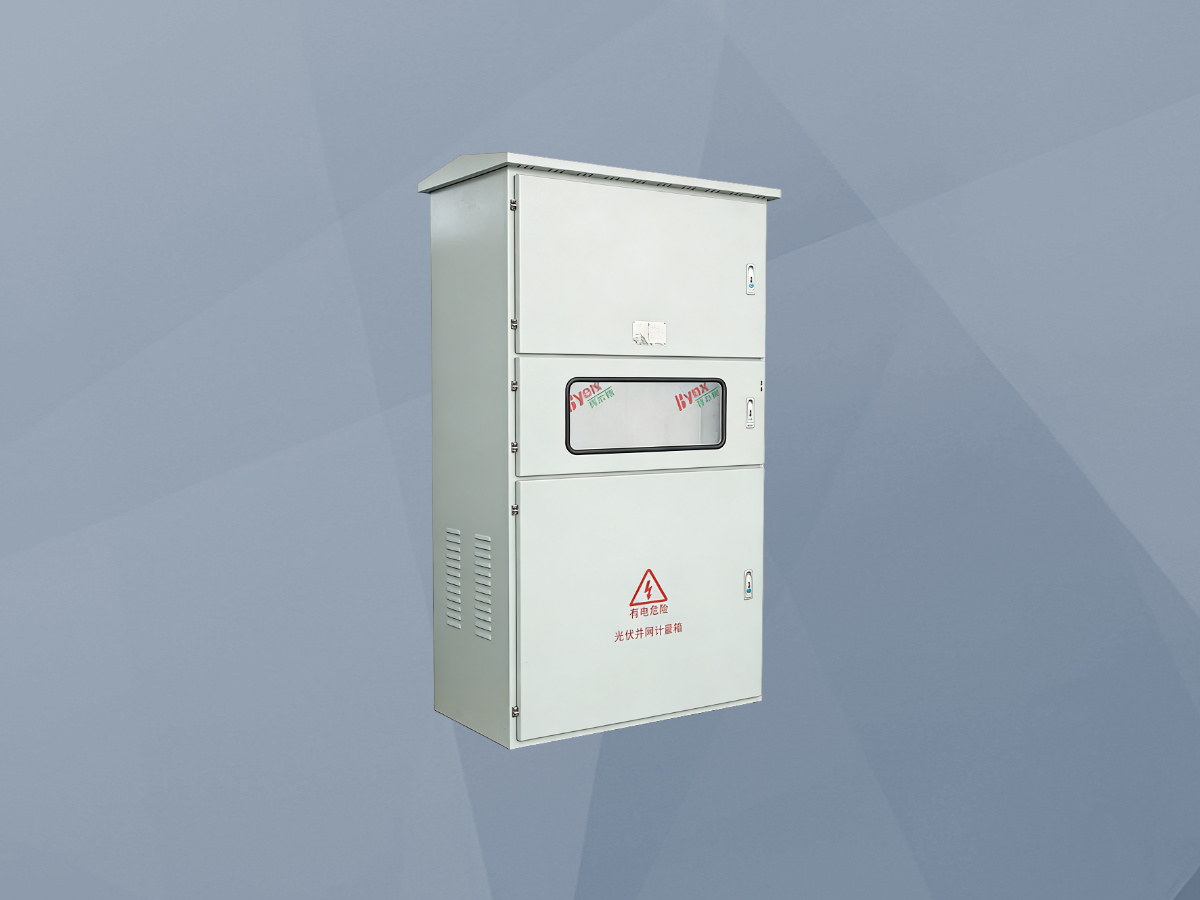

一、并网柜的介绍

          并网柜是分布式能源接入电网的“咽喉要道”和“安全卫士”。它不仅是简单的配电连接柜，更是一个集成了控制、保护、测量和通信功能的智能终端系统。其核心任务是管理发电系统与电网之间的能量交互。在技术上，它必须实时监测并网点两侧的电压、频率、相位等参数，确保在满足严格的同期条件（电压差、频率差、相位差在允许范围内）时，才能闭合并网断路器，实现平滑无冲击并网。更重要的是，它内置的专用防孤岛保护装置，能够在电网失压时快速（通常要求≤2秒）检测出“孤岛效应”并跳开并网开关，防止发电系统向停电线路反送电，危及电网检修人员安全。此外，柜内配置双向智能电表，分别计量发电系统馈入电网的电量（上网电量）和从电网取用的电量（下网电量），是电费结算和补贴核算的依据。现代并网柜普遍集成通信管理单元，可将并网点状态、发电数据、告警信息实时上传至电站监控系统或电网调度主站，实现远程监控与调度，是构建智能电网用户侧互动的基础节点。

二、并网柜产品特点

          核心保护全面可靠：标配具备防孤岛保护功能的专用并网保护装置或复合型微机保护装置，同时集成过/欠压、过/欠频、逆功率、电流速断等完善保护，满足NB/T 32004等并网标准要求。

精准同期与平滑并网：配置自动同期并网功能（可选），通过检同期合闸确保并网瞬间对电网冲击最小，特别适用于中大型发电系统。

高精度双向计量：配置符合国家计量标准的0.5S级或0.2S级双向智能电表，准确计量上网/下网电量，支持分时费率，数据不可篡改。

一体化智能监控：集成数据采集与通信单元，实时监测并网点电气参数、断路器状态、保护信号，支持远程控制（解并列）、参数设置与程序升级。

灵活配置与扩展性强：采用模块化设计，可根据项目容量（电流等级）、电压等级（400V/10kV/35kV）、并网要求（自发自用/余电上网/全额上网）灵活选配组件。

安全与防护设计：柜体结构牢固，操作机构具备可靠的机械联锁和电气闭锁，防止误操作。防护等级通常达到IP54（户外）或IP31（户内），适应多种安装环境。

三、并网柜作用

保障并网操作安全：通过严格的电气联锁与同期控制，确保发电系统仅在安全条件下接入电网，避免非同期并网对发电设备和电网造成冲击。

防止孤岛运行风险：快速、可靠地检测电网侧失电，并迅速断开并网连接，是保障电网检修人员生命安全的强制性保护功能。

保护发电系统与电网设备：当电网或发电系统出现电压、频率异常等故障时，及时跳闸隔离，防止故障范围扩大，保护双方设备资产。

提供权威结算依据：内置的法定计量表计是电力公司与发电业主之间进行电费结算和可再生能源补贴核算的唯一合法依据。

满足电网调度与监控要求：作为电网调度在用户侧的延伸，实时上传运行数据，接受远程监视与控制，支持电网的稳定运行与优化调度。

四、并网柜核心功能

并网/解列控制：核心功能。支持本地手动、远程自动及保护自动三种模式下的并网断路器合闸与分闸操作，实现发电系统与电网的可靠连接与分离。

全面的并网点保护：包括防孤岛保护、过电压/低电压保护、过频率/低频率保护、逆功率保护、短路及过流保护等，所有保护功能可独立投退、定值可设。

双向电能计量与数据管理：精确计量正向（上网）与反向（下网）有功/无功电能，存储带时标的历史数据，支持DL/T645或Modbus协议读取。

电能质量监测：实时监测并网点电压谐波、电压波动与闪变、三相不平衡度等电能质量参数，确保馈入电网的电能符合国家标准。

运行状态监测与通信：采集并显示并网点电压、电流、功率、功率因数、频率等实时数据，监测断路器、刀闸等设备状态，并通过以太网或4G等方式将数据远传。

事件记录与故障录波：记录保护动作事件、开关变位事件、操作记录等，并可记录故障前后的电气量波形，便于事后分析与故障定位。

五、并网柜应用场景

分布式光伏电站：工商业屋顶光伏、户用光伏系统的并网点，是应用最广泛的场景，电压等级多为400V或10kV。

分散式风电场：单台或少量风机组成的小型风电项目接入配电网的并网接口。

储能电站（系统）：电化学储能系统在并网运行模式下的接入点，实现充放电控制与电网交互。

生物质/沼气发电项目：各类清洁能源发电项目接入当地配电网的关键设备。

多能互补微电网：在微电网与主网并网运行的连接点设置并网柜，实现微电网的并网/离网模式平滑切换。
