箱式变电站的工作原理

        在现代化供配电系统中，箱式变电站（简称“箱变”）以其集成化、模块化、建设周期短、环境适应性强等显著优势，已成为电网终端配电、新能源发电并网、工矿企业及轨道交通供电等领域的关键设备。本文将从技术角度，深入剖析箱式变电站的核心结构、工作流程及其智能控制原理，揭示其如何高效、可靠地完成电能转换与分配。

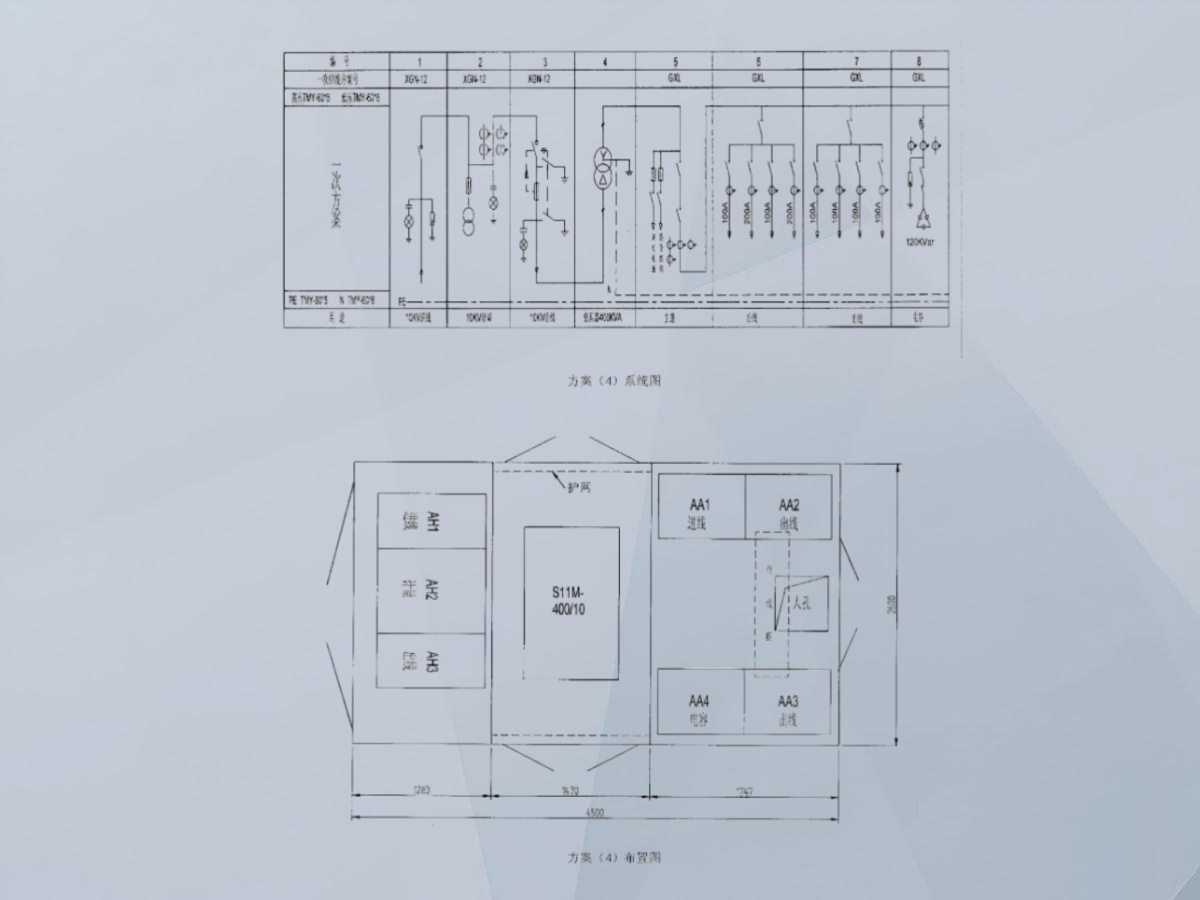

一、 核心结构：三位一体的功能分区

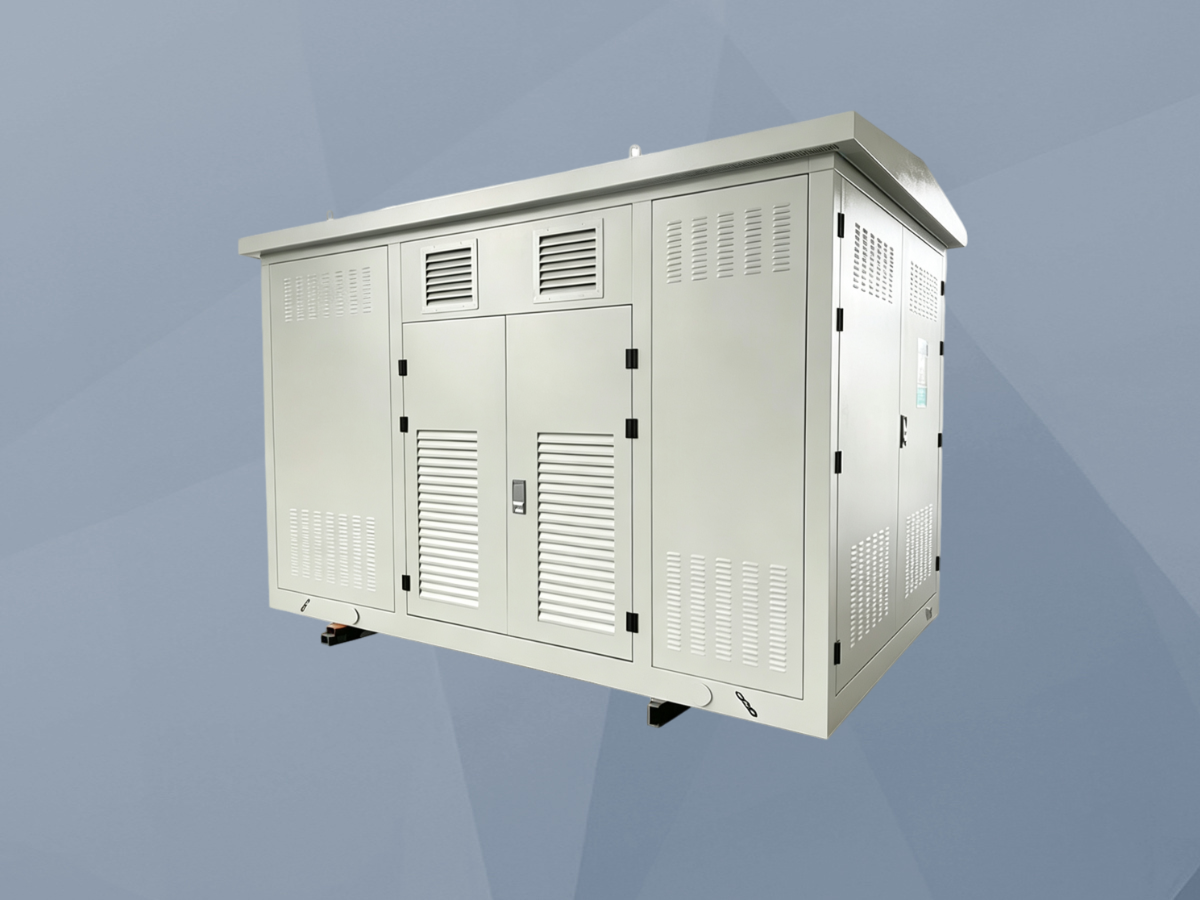

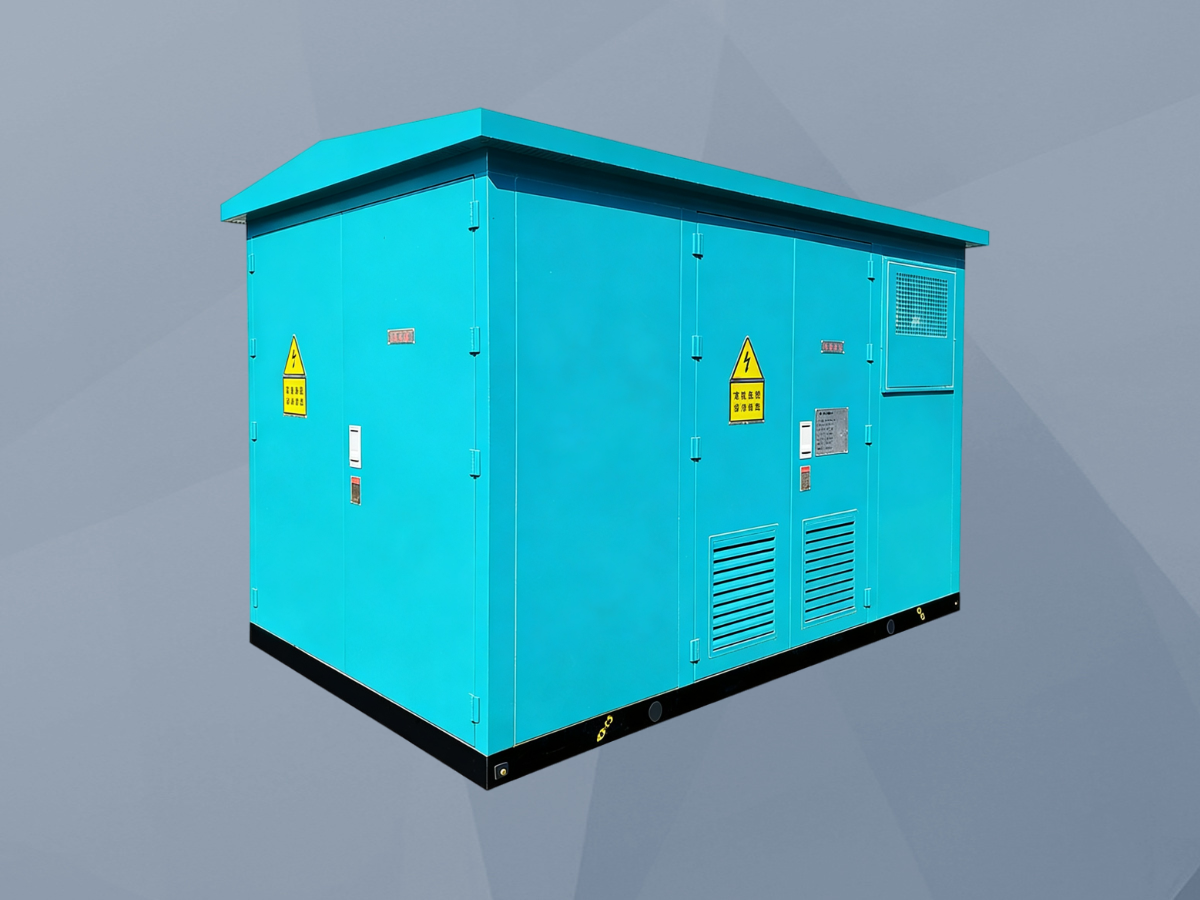

        箱式变电站并非简单的设备堆砌，而是遵循严格电气逻辑的“三室一体”紧凑型设计。其外壳通常采用耐腐蚀、防锈的钢结构或非金属材料，防护等级可达IP54以上，确保内部设备免受外界灰尘、潮湿及恶劣气候影响。
        高压室：作为电能输入端口，负责接收和管控来自电网的高压电源（通常为10kV或35kV）。室内主要配置高压开关设备，如高压负荷开关或真空断路器，用于正常工况下的电路通断控制；高压熔断器或继电保护装置，提供短路及过载保护；避雷器和带电显示器等，分别用于过电压防护和状态指示。
        变压器室：作为电能转换的核心，内部安装有配电变压器。其工作原理基于电磁感应定律，通过一次侧（高压）绕组和二次侧（低压）绕组之间的匝数比，无接触地将输入的高压电（如10kV）降至用户所需的低压电（0.4kV，即380V/220V）。此区域对散热、防火、降噪有严格要求。
        低压室：作为电能输出与控制中心，负责对降压后的电能进行分配、计量、保护和监控。室内集成了低压成套开关设备，包括低压断路器（框架式或塑壳式）、电能计量仪表、无功补偿装置、智能测控单元以及出线回路。这里是实现精细化管理和用户交互的关键区域。

二、 工作流程：从高压到低压的精密转换
        箱式变电站的工作流程是一个环环相扣、层层保护的电能处理过程，可概括为“接收-转换-分配-监控”四个阶段。
        高压接收与保护：外部高压电缆通过进线套管接入高压室。电能首先经过高压开关设备，该设备是系统的“总闸门”，可实现远程或本地分合闸操作。避雷器可吸收来自电网的雷击浪涌或操作过电压，而熔断器或继电保护装置则作为快速保护元件，在发生内部短路故障时瞬间切断高压侧电源，防止故障扩大。
        电压变换：经高压室控制保护后的电能，通过连接导体送至变压器室。在配电变压器内部，高压电通过铁芯中交变磁场的耦合，在低压绕组上感应出较低电压。这是整个变电站能量形式转换的物理基础，其效率（变压器损耗）是衡量箱变性能的关键指标。
        低压配电与综合保护：降压后的低压电被引入低压室。在此，电能流经以下关键环节：
        计量：智能电表精确计量输入/输出电量，为电费结算和能效分析提供数据。
        无功补偿：自动投切电容器组，提高系统功率因数，降低线路损耗。
        分配与保护：低压断路器根据各出线回路的额定电流进行设置，承担着过载长延时保护、短路瞬时保护等功能。当用户侧发生故障（如短路、漏电）时，相应回路断路器迅速跳闸，隔离故障，确保主回路及其他健康回路正常运行。
        智能监控与环境控制：现代智能箱变通过集成智能监控单元，实现了运行状态的透明化。该单元通过传感器持续采集三相电压、电流、功率、变压器绕组温度、箱体内部温湿度、门禁状态等数据，并通过无线通信（4G/5G）或有线方式上传至云端监控平台。当数据超过设定阈值（如温度过高、水位报警、非法入侵）时，系统可自动启动风机、加热器，并立即向运维人员发送告警信息，实现“无人值班、少人值守”的智能运维模式。

三、 应用深化：以光伏供电为例
        在光伏系统中，箱式变电站对供电可靠性要求极高。其工作原理在上述通用流程基础上，进行了专项强化：
        高可靠性设计：为信号、通信、调度指挥等一级负荷供电，常采用双电源自动投切（ATS）装置，确保不间断供电。
        电磁兼容性：需特别考虑抵抗电气化铁路产生的强电磁干扰，保护内部微电子设备。
        环境适应性：针对户外沿线的振动、粉尘、极端温差等恶劣条件，在结构密封、材料防腐、散热设计上需做特殊处理，确保“零故障”运行。

        总而言之，箱式变电站的工作原理是电力系统模块化、智能化发展的集中体现。它通过精巧的“三室一体”结构设计，将高压受电、变压、低压配电、保护、计量及智能监控等多个子系统无缝集成，在有限空间内完成了复杂、安全的电能转换与分配任务。其技术核心不仅在于可靠的电气连接和电磁转换，更在于深度融合的智能化监控与保护策略，这正是其能够广泛应用于各类严苛场景，成为现代配电网基石的根本所在。
