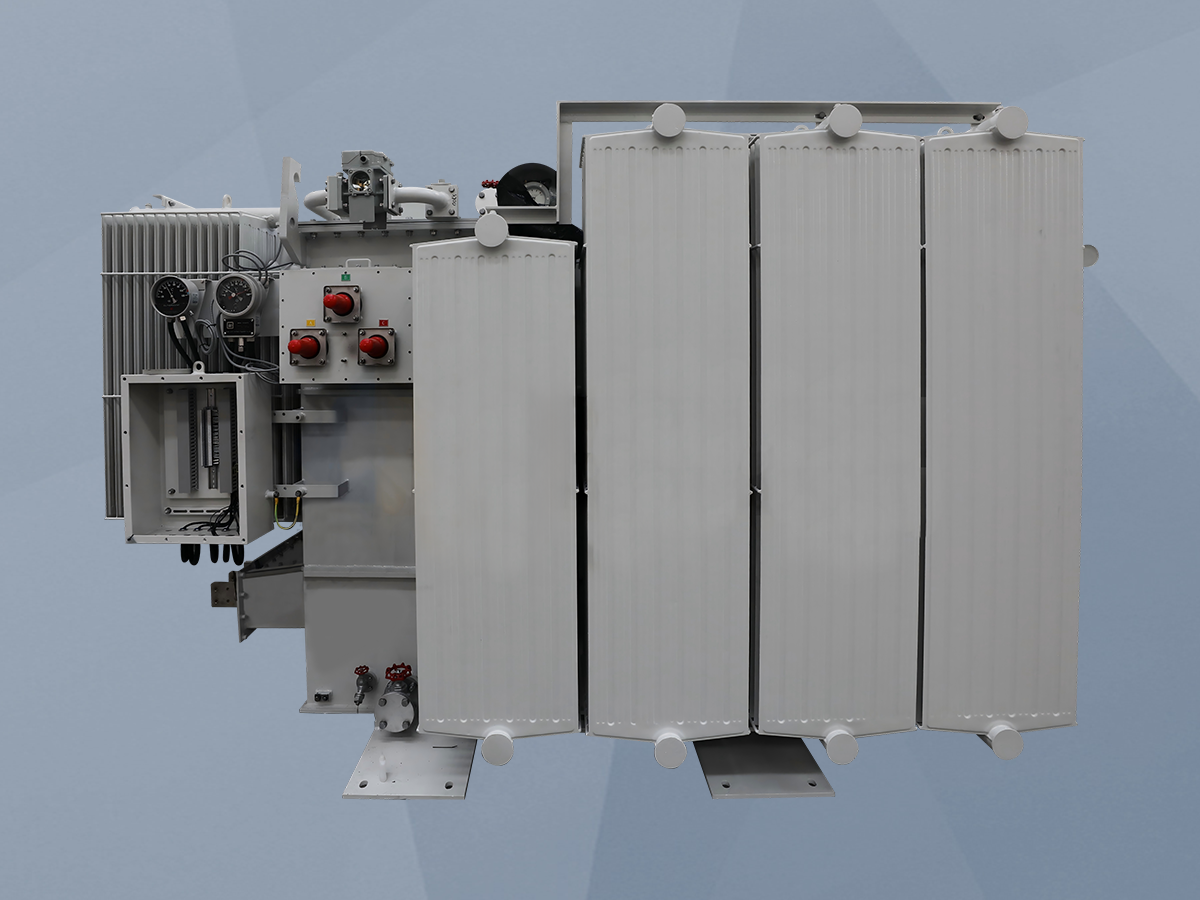

一、新能源双分裂变压器的介绍

         新能源双分裂变压器是传统电力变压器技术在新能源领域的创新应用。在大型集中式新能源电站中，常需要将数十甚至上百台发电单元（逆变器、风机）的输出在低压侧并联后，经一台大容量变压器升压送出。若使用普通双绕组变压器，所有并联支路直接电气连接，任一支路故障（如逆变器IGBT直通）产生的巨大短路电流会冲击所有并联设备，且各支路因参数微小差异产生的环流会额外增加损耗、影响出力甚至引发保护误动。双分裂变压器通过将低压绕组设计成两个容量相等、阻抗匹配、在电气和磁路上均保持一定距离的分裂绕组，完美解决了这一问题。每个分裂绕组分别连接一组发电单元，两组之间通过变压器铁芯磁路耦合，但存在较大的分裂阻抗（通常远大于穿越阻抗）。这一设计使得正常运行时，两组负载电流基本独立；当任一分裂侧发生短路时，短路电流会受到自身绕组漏抗和分裂阻抗的双重限制，大幅降低了对电网和另一侧健康设备的冲击，同时也降低了上级开关设备的遮断容量要求，节省了投资。

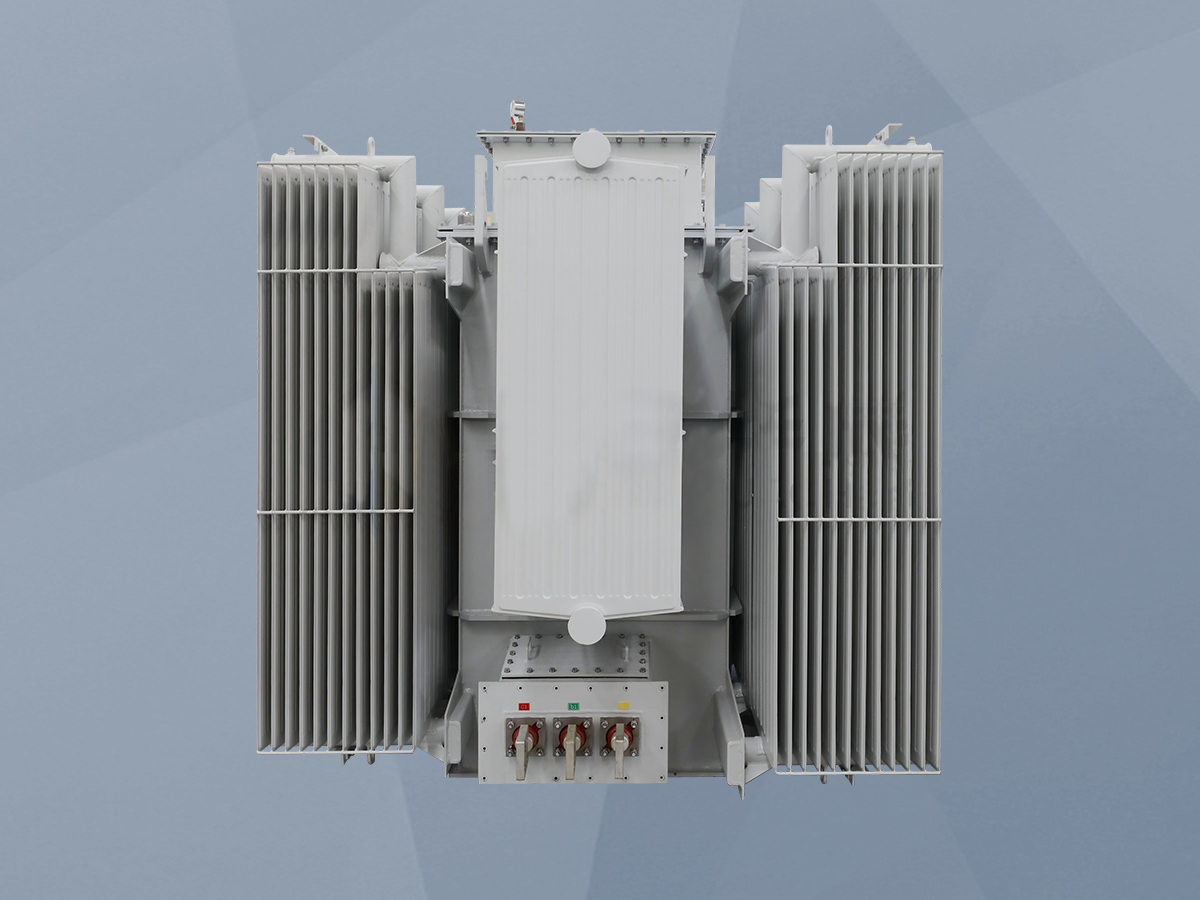

二、新能源双分裂变压器产品特点

独特的双分裂绕组结构：低压侧采用两个完全对称、电气隔离的分裂绕组，绕组间具有较大的分裂阻抗，这是实现限流和防环流功能的核心。

卓越的限流与防环流性能：能有效抑制并联发电单元间的有害环流，并将任一分裂绕组的出口短路电流限制在较低水平，显著提升系统稳定性。

高可靠性设计：针对新能源场站负载波动频繁、可能产生谐波等特点，加强绝缘和散热设计，绕组采用无氧铜导线，铁芯采用低损耗硅钢片，确保长期可靠运行。

灵活的接线与配置：高压绕组可为星形或三角形接法，低压双分裂绕组可提供多种电压组合（如0.8kV+0.8kV），以适应不同逆变器或风机的出口电压要求。

智能化监测接口：预留绕组热点测温（光纤或铂电阻）、油温监测、DGA在线监测等接口，便于接入电站智能运维系统，实现状态可视化管理。

节能与经济性兼顾：在实现特殊电气功能的同时，产品本身满足高能效等级（如S20/S22油变或SCB14干变标准），并通过限制短路电流降低了系统侧的保护设备投资。

三、新能源双分裂变压器作用

有效限制短路电流，保护敏感设备：当某一并联的逆变器或风机内部发生故障时，能将故障电流限制在较低值，避免故障扩大化，保护其他昂贵的发电设备免受冲击。

抑制并联环流，提升发电效率：消除或大幅降低因设备参数不一致导致的并联环流，减少不必要的内部损耗，使各发电单元能工作在最佳出力点，提高电站整体发电量。

简化系统保护配置，降低投资：由于短路电流被限制，对高压侧断路器的开断容量要求降低，可选用的断路器规格更小，节省了高压开关柜的投资成本。

提高系统运行灵活性与可靠性：两个分裂绕组所带的负载可以独立投切、检修，互不影响，提高了电站运行的灵活性和供电可靠性。

适应新能源波动性负载特性：其设计充分考虑了光伏、风电输出功率的剧烈波动和可能包含的谐波，确保在复杂运行工况下的安全稳定。

四、新能源双分裂变压器核心功能

电压升压与能量传输：核心基础功能，将发电单元输出的低压电（如0.8kV, 1.14kV）升压至中压等级（如10kV, 35kV）并入集电线路。

电气隔离与限流：通过分裂阻抗实现两个低压支路间的电气隔离和故障电流限制。

支路独立电能汇集：两个分裂绕组可独立汇集来自不同支路的电能，在磁路中合成后从高压侧统一送出。

提供测量与保护信号：可为两个低压分裂支路分别提供电流、电压测量信号，支持支路级的差动保护、过流保护等。

散热与过载管理：具备强大的散热能力（油变依靠油循环，干变依靠风机），能够承受新能源场站常见的短时过载情况。

五、新能源双分裂变压器应用场景

大型地面光伏电站：用于连接两组大功率集中式逆变器（如每台2.5MW），将其输出并联升压，是“一拖二”逆变升压方案的理想选择。

陆上风力发电场：用于连接两台中等功率的风力发电机组，将两台机组的输出在机端升压后送出，减少集电线路数量。

电化学储能电站：用于连接两组并联的储能变流器（PCS），实现充放电功率的汇集与升压，并有效隔离PCS之间的相互影响。

风光储一体化项目：在混合能源系统中，可作为不同发电类型的电能汇集和协调升压的节点设备。
