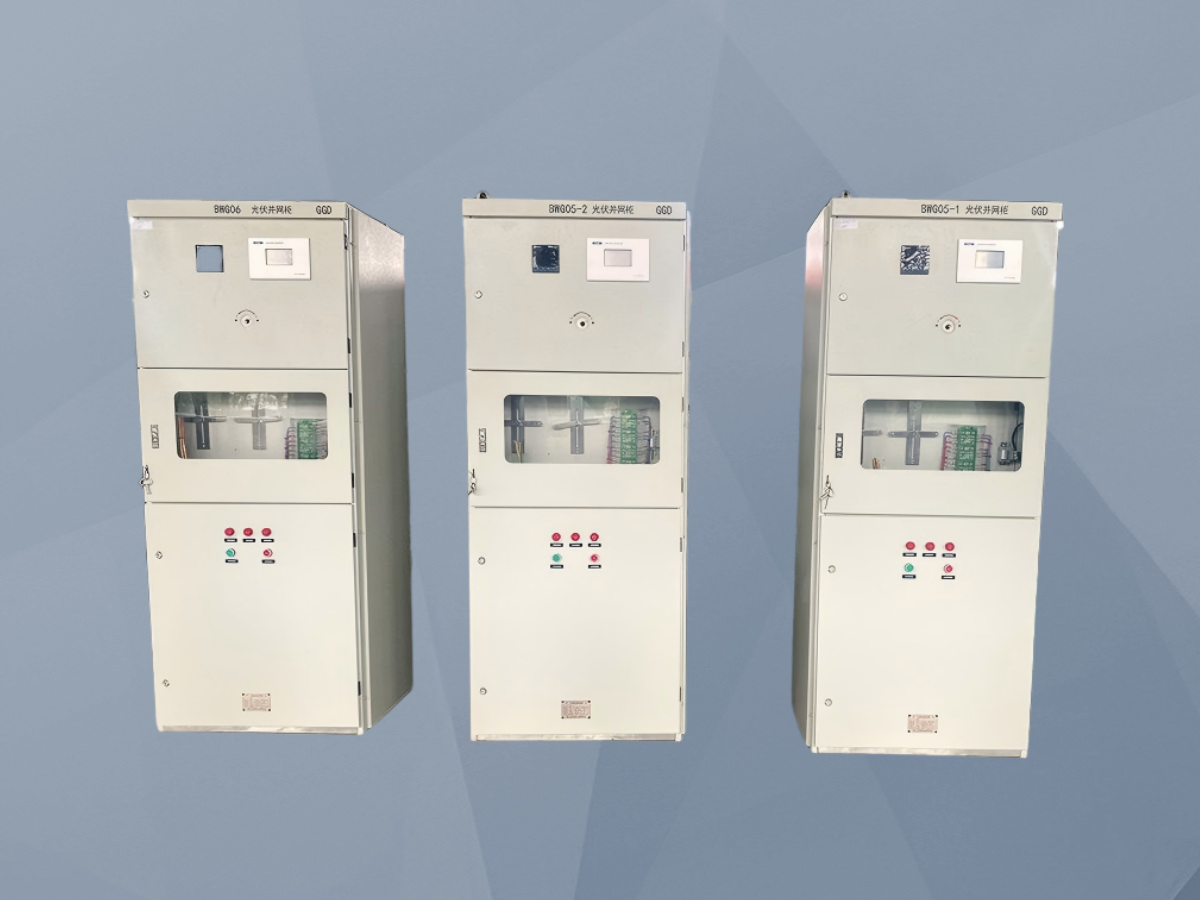

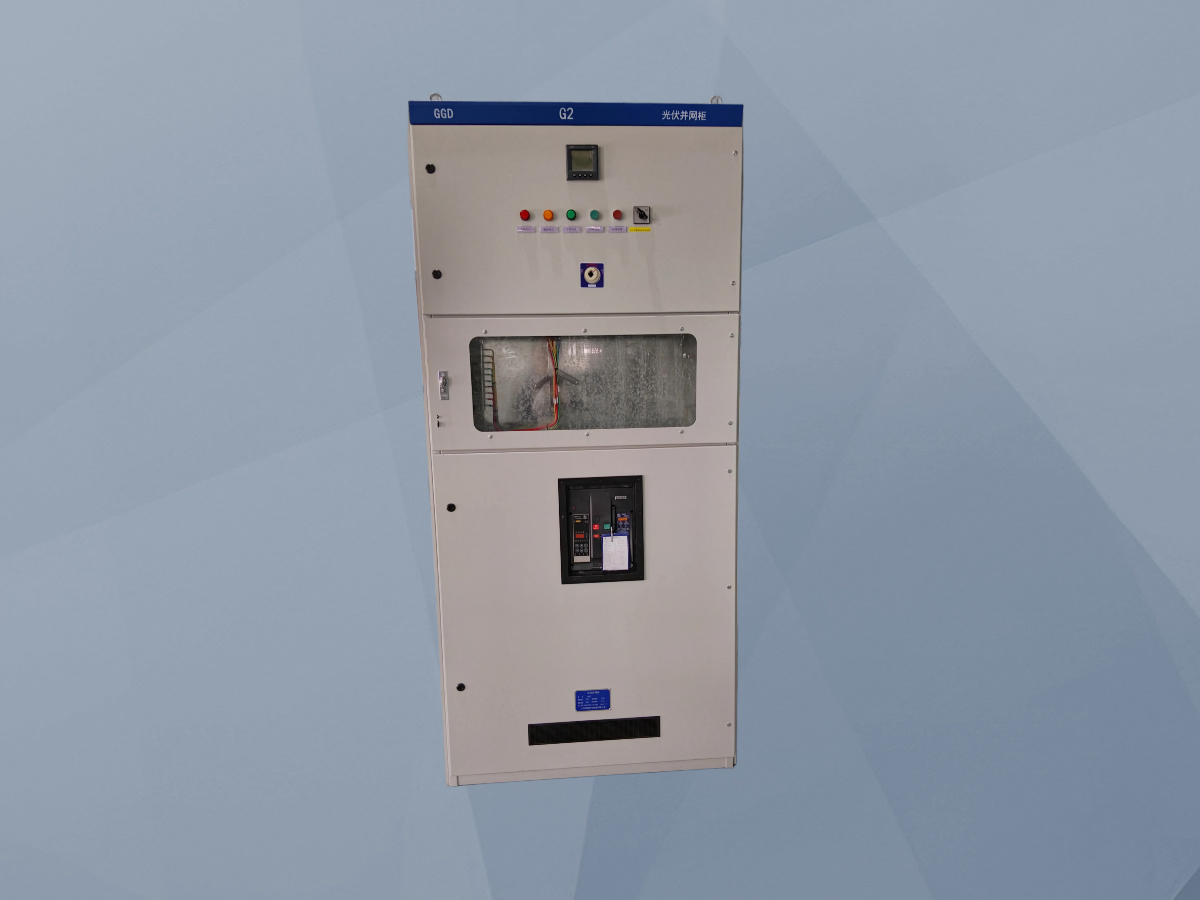

一、低压并网柜介绍

         低压并网柜是新能源时代连接“自发自用”与“余电上网”的智能化边界设备。其核心角色是作为分布式发电系统与公共低压配电网之间的“法定接口”和“安全卫士”。该柜体集成了多功能并网断路器（具备失压、过压、欠压、过频、欠频、逆功率等保护）、高精度电流/电压互感器、电能质量在线监测装置、智能电表（支持双向计量）、防孤岛保护装置以及通信管理单元。其工作原理是持续监测并网点两侧（电网侧与电源侧）的电气参数，当参数符合并网条件时，闭合断路器实现并网；当电网发生异常（如停电、电压频率超限）或分布式电源自身故障时，迅速跳开断路器，执行解列，防止非计划性孤岛运行对电网设备和人员安全造成危害。同时，它实时上传电压、电流、功率、发电量、电能质量等数据至电网调度或业主监控平台，是满足GB/T 34129《光伏发电站并网检测规程》等国家及行业标准、通过电网公司验收的必备设备。其设计、制造与功能配置必须严格遵循项目所在地电网公司的接入系统批复要求。

二、低压并网柜产品特点

全面的智能并网保护功能：核心优势。集成符合电网要求的全套保护功能（如过/欠压、过/欠频、防孤岛、逆功率保护等），保护定值可灵活设定，动作准确、迅速，确保并网安全。

高精度电能质量监测与分析：内置电能质量监测模块，实时监测并网点电压、频率、谐波（THD）、闪变、三相不平衡度等指标，确保上网电能质量符合国标，避免对电网造成污染。

支持双向计量与远程通信：配置符合电网要求的双向智能电表，准确计量上网电量和下网电量。标配通信管理机，支持IEC 61850、104规约或Modbus转发，无缝接入调度自动化系统。

可靠的“双电源”自动切换逻辑：在具备储能或备用电源的系统中，可配置自动投切装置（ATS），实现电网电源与分布式电源之间的安全、无缝切换，保障重要负荷供电连续性。

模块化设计，便于调试与运维：采用标准化、模块化结构，保护、测量、通信等单元独立清晰，界面友好，便于现场调试、参数整定和后期维护。

符合电网接入规范与标准：柜体方案及内部配置严格依据国家电网、南方电网等发布的分布式电源接入系统典型设计，确保一次性通过并网验收。

三、低压并网柜作用

保障电网与人身安全的核心设备：通过快速准确的保护动作，防止分布式电源在电网故障时形成“孤岛”运行，避免检修人员触电风险及对电网设备造成反送电冲击。

满足电网调度与监控要求：作为电网调度系统在用户侧的延伸，实时上传运行数据，接收远程控制指令，实现分布式电源的可观、可测、可控。

确保并网电能质量达标：持续监测并控制上网电能的质量参数，防止因电压波动、谐波超标等问题影响同一线路上其他用户的正常用电。

实现准确的双向电量贸易结算：通过权威计量的双向电表，为“自发自用、余电上网”或“两部制电价”等商业模式提供精确的结算依据。

作为项目并网验收的物理基础：其配置和功能是电网公司验收的重点，合格的并网柜是分布式发电项目合法、合规投入运营的前提条件。

四、低压并网柜核心功能

并网/解列控制：具备手动及远程遥控进行并网和解列操作的功能，并网过程平滑，无冲击电流。

并网点综合保护：执行过电压、欠电压、过频率、欠频率、频率突变、逆功率、外部故障解列等保护，动作时间、定值可设。

防孤岛保护：采用主动频率扰动、被动监测等多种方式，确保在电网失压时快速（通常要求≤2s）检测到孤岛并跳闸。

全电量测量与电能质量监测：测量三相电压、电流、功率、功率因数、频率、发电量等，并分析谐波、电压偏差等电能质量数据。

双向电能计量：配置经校验的智能电表，分时计量正向（用户用电）与反向（上网）有功/无功电能。

数据采集与远动通信：采集所有开关状态、报警信号、电气测量值，通过标准规约（如IEC 60870-5-104、Modbus TCP）上传至调度主站或本地监控系统。

五、低压并网柜应用场景

工商业分布式光伏电站：安装在工厂、商场屋顶光伏系统的交流输出侧，是实现“自发自用、余电上网”的关键并网接口。

用户侧电化学储能电站：用于储能变流器（PCS）的交流侧，实现储能的充放电管理与安全并网，参与需求响应或峰谷套利。

光储充一体化充电站：协调光伏、储能、充电桩及电网之间的能量流动，实现微网内的优化运行与安全并网。

农业光伏、渔光互补项目：在各类“光伏+”场景中，作为低压侧集中并网或分散并点的核心设备。

微电网并网连接点：作为微电网与主电网之间的连接和隔离点，支持并网和离网两种运行模式的平滑切换。
