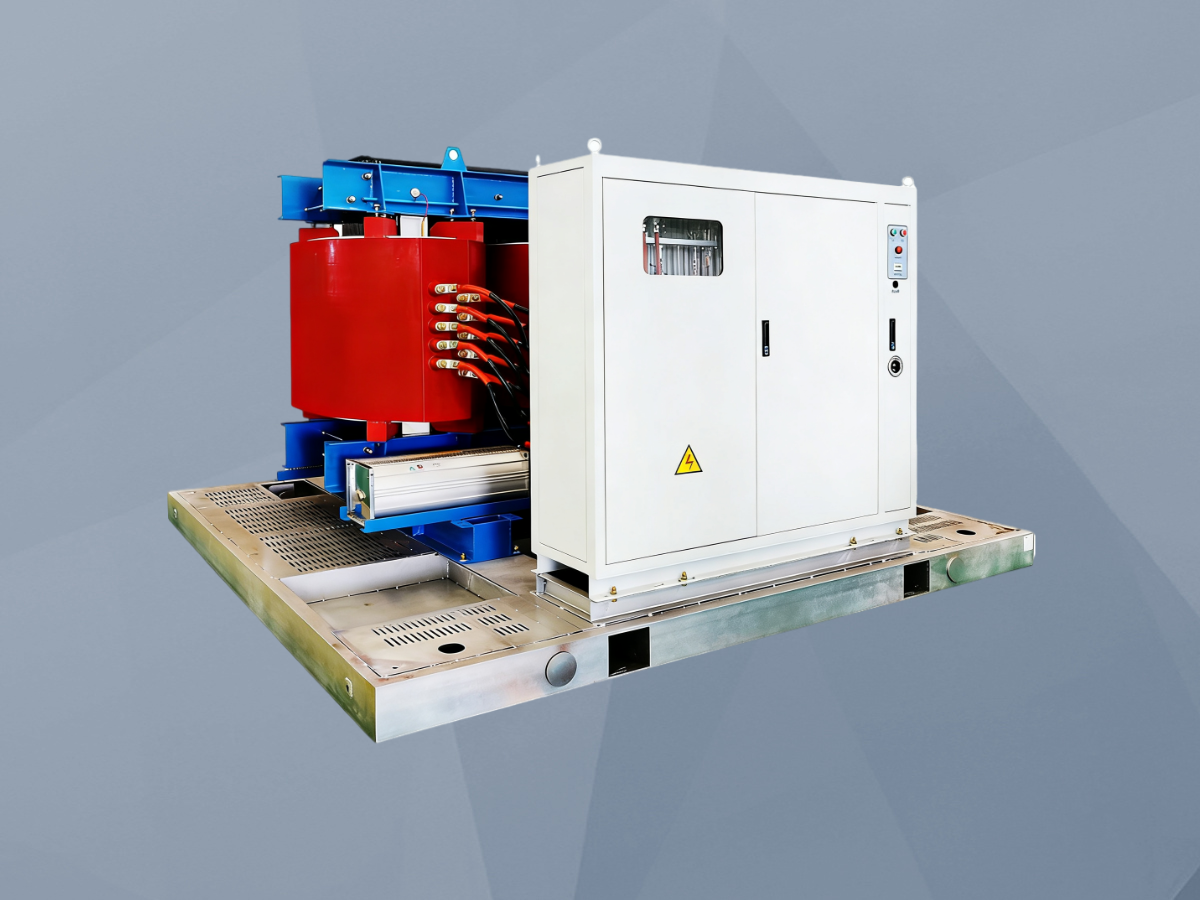

一、有载调压电力变压器的介绍

         有载调压电力变压器是现代电力系统中实现电压无功优化控制的核心设备之一。它与普通变压器的根本区别在于，其内部集成了一套精密的有载分接开关（On-Load Tap Changer, OLTC）及相应的自动控制装置。该开关能够在变压器带负荷运行的条件下，通过一套复杂的切换机构（通常包含过渡电阻和灭弧装置），安全、快速地切换高压绕组的抽头位置，从而改变变压器的变比。这一过程在数十毫秒内完成，对负载供电几乎无扰动。其控制系统实时监测变压器输出侧或指定控制点的电压，当电压偏离设定范围时，自动发出指令驱动分接开关动作，将电压调整回目标值。因此，它不仅是电能变换设备，更是一个智能的电压调节执行单元，在电网调度自动化、电压无功综合控制（VQC）系统中扮演着不可或缺的角色，对于维持电网电压水平、提高供电可靠性和经济性具有重大意义。

二、有载调压电力变压器产品特点

在线调压，供电不间断：核心优势。可在变压器带负载运行状态下完成调压操作，无需停电，保障了供电的连续性和可靠性。

调压范围宽，精度高：调压范围通常为±4×2.5%或±8×1.25%，可根据需要定制。调压精度高，可将输出电压稳定在额定值的±1%以内。

响应快速，调节平滑：采用先进的机电式或电力电子式（如VRT）有载分接开关，切换时间短（通常几十至一百多毫秒），对系统冲击小，电压调节平滑。

高可靠性设计：分接开关采用真空灭弧或电阻过渡技术，电气寿命和机械寿命长。驱动机构坚固耐用，具备防连调、防误动等保护功能。

智能控制与通信：配备功能完善的自动电压调节器（AVR），支持本地/远程控制，具备RS485、以太网等通信接口，可轻松接入SCADA或综自系统，实现“四遥”功能。

适应性强：可适应各种复杂的电网运行方式和负荷变化，有效解决因负荷波动、线路压降、新能源出力间歇性等原因引起的电压质量问题。

三、有载调压电力变压器作用

稳定负荷电压，保障用电设备安全：自动跟踪并补偿电网电压波动，确保用户端电压始终稳定在合格范围内，避免因电压过高或过低导致的设备损坏、停产或产品报废。

优化电网运行，降低线路损耗：通过调整变压器变比，改变无功潮流分布，可以在一定程度上实现无功功率的就地平衡，从而降低线路上的电流和有功损耗（网损）。

提高供电质量与用户满意度：为敏感负荷（如精密仪器、医疗设备、数据中心IT负载）提供高质量的电力供应，提升用户的生产效率和产品品质。

支持新能源并网与消纳：在风电场、光伏电站并网点配置，可平滑新能源出力波动引起的电压变化，是满足并网规程电压要求的重要技术手段。

增强电网调压能力与灵活性：作为电网中重要的电压调节节点，可接受调度指令参与区域电网的电压无功优化控制，提升电网整体的稳定性和电能质量。

四、有载调压电力变压器核心功能

自动电压调节（AVR）：核心功能。通过内置的电压继电器或微处理器控制器，实时采样输出电压，与设定值比较，自动发出升压或降压指令。

有载分接开关驱动与控制：接收AVR指令，驱动电机机构，带动选择器和切换开关完成分接头的切换操作，并反馈位置信号。

本地与远程监控：提供本地液晶面板，用于参数设置、状态显示和手动操作。同时支持远程通信，实现远方监视（电压、档位、报警）和控制（调压、闭锁）。

保护与闭锁功能：具备过流闭锁、过压/欠压闭锁、调压超时保护、机构异常保护、油温/瓦斯保护（油变）联动闭锁等功能，确保调压过程安全。

数据记录与故障诊断：记录调压次数、动作时间、故障事件等历史数据，便于运维人员分析设备状态和进行故障追溯。

并联运行与同步控制：多台有载调压变压器并联运行时，可通过同步控制器或主从控制策略，确保各变压器同步调压，防止环流。

五、有载调压电力变压器应用场景

电网枢纽与重要变电站：作为区域电网的电压支撑点，根据调度指令自动调节中低压侧母线电压，维持全网电压水平稳定。

大型工业企业与矿区：轧钢厂、电解铝厂、矿山等负荷波动剧烈且对电压敏感的场所，用于稳定厂内母线电压，保障连续生产。

长距离供电线路末端：解决因线路阻抗导致的末端电压偏低问题，确保偏远地区或农村电网用户的电压质量。

新能源发电站升压站：在风电场、光伏电站的升压站内，用于补偿因风光资源波动引起的汇集站或并网点电压波动，满足并网技术规定。

城市商业中心与数据中心：为高端商业楼宇、金融中心、超算中心和数据中心提供电压“净化”服务，保障核心设备运行在最佳电压环境。
