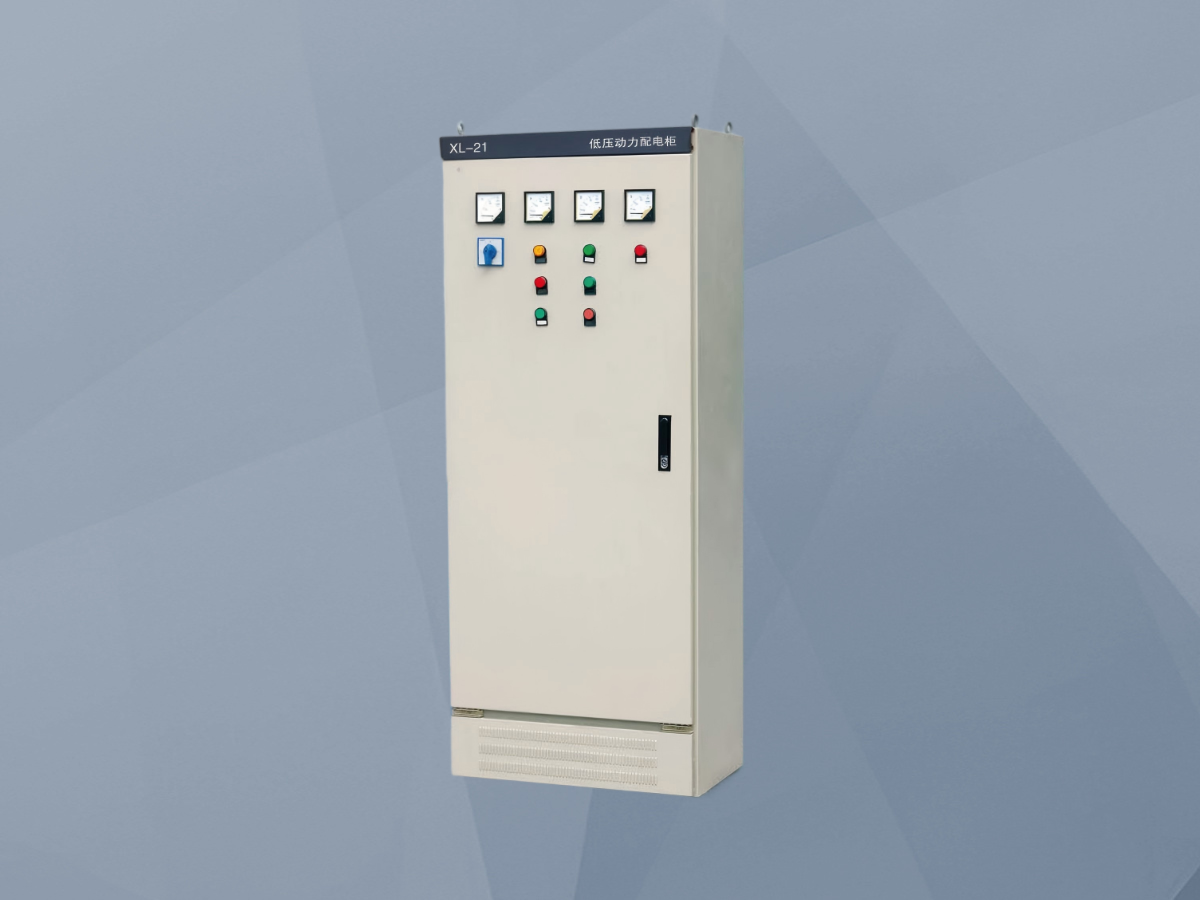

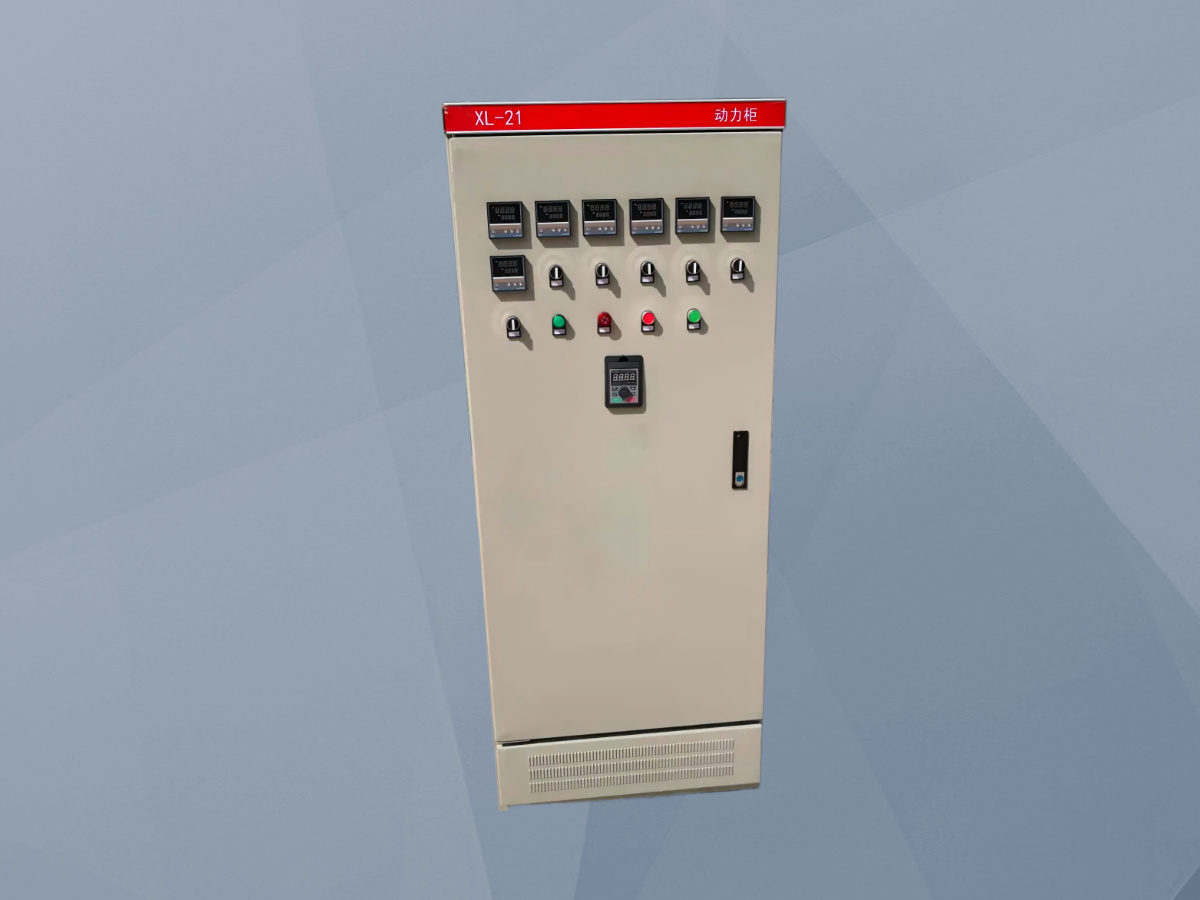

一、低压动力配电柜介绍

         低压动力配电柜是工业配电网络中深入负荷中心的“现场指挥官”。它不同于总配电柜承担电能进线与一级分配的角色，而是专注于为具体的生产性动力设备提供“一对一”或“一对多”的精细化电源管理与控制。一套标准的动力柜通常由柜体、水平或垂直母线、多路独立的动力控制单元（每路对应一台设备）以及总进线开关构成。每个控制单元集成了隔离电器（如隔离开关、断路器）、控制电器（接触器）、保护电器（热继电器、电机保护断路器或综合保护器）以及操作指示元件（按钮、指示灯）。其设计紧密围绕动力设备，特别是异步电动机的启动特性（如直接启动、星-三角启动、软启动、变频启动）和控制要求（如本地/远程、自动/手动）展开。现代动力柜还普遍集成智能电机保护器、状态监测模块和通信接口，能够提供更丰富的电机健康信息（如电流、温度、振动预警）并接入上层监控系统。其柜体结构需适应工业现场可能存在的振动、粉尘、潮湿等环境，具备较高的防护等级和机械强度，是保障生产流程连续、稳定、高效运行不可或缺的关键电气设备。

二、低压动力配电柜产品特点

针对动力负载的优化设计：核心优势。电气方案与元件选型专门针对电动机的启动电流大、需频繁操作、保护要求高等特点进行优化，确保控制可靠、保护灵敏。

模块化单元结构，维护便捷：采用模块化设计，每个电机回路为独立功能单元，布局清晰，标识明确。故障时可快速定位并隔离单个回路进行检修，不影响其他设备运行。

全面的电机保护功能：不仅具备基础的短路和过载保护，还提供断相、不平衡、堵转、接地故障、欠载等全面保护，有效防止电机因电气故障而烧毁。

灵活多样的启动与控制方式：可根据负载特性，配置直接启动、星-三角启动、自耦降压启动、软启动器或变频器等不同启动控制方案，满足各类机械的启动要求。

坚固的工业级结构与防护：柜体采用优质冷轧钢板，表面喷塑，结构牢固。防护等级通常为IP54或更高，可有效防尘、防喷溅，适应车间、泵房等较恶劣环境。

智能化与网络化能力：可集成智能电机保护器、电力仪表及通信网关，实现电机运行数据的实时采集、远程启停控制、故障预警及能效分析，并接入工厂DCS/SCADA系统。

三、低压动力配电柜作用

保障生产设备安全连续运行：通过精确的保护和可靠的控制，确保电动机等核心动力设备在安全参数内运行，避免意外停机造成的生产损失和安全事故。

实现生产流程的集中与自动化控制：作为现场设备的控制枢纽，支持本地/远程操作，并可接收PLC或DCS的自动控制信号，是实现生产线自动化的基础执行层。

简化现场布线，提升电气安全：将分散的动力控制回路集中于一柜，减少了现场混乱的电缆敷设，使动力线路规整，便于管理和维护，降低了触电和短路风险。

提供设备运行状态可视化窗口：通过柜门上的指示灯、仪表、操作按钮，为操作和维护人员提供清晰的设备运行、停止、故障状态指示，便于快速巡检和故障排查。

支撑预防性维护与能效管理：智能型动力柜提供的运行数据（电流、温度、能耗）是进行设备健康预测、制定预防性维护计划和分析单机能效的重要依据。

四、低压动力配电柜核心功能

动力电源分配与隔离：通过总开关和分路开关，将上级电源安全分配至各台动力设备，并提供可靠的电气隔离点，便于设备检修。

电动机的启动、停止与运行控制：通过接触器、软启动器或变频器，执行电动机的启动（克服启动电流冲击）、稳定运行和停止的控制逻辑。

完善的电气故障保护：对电动机回路提供短路瞬时保护、过载反时限保护、断相保护、接地故障保护等，确保电机及线路安全。

运行状态指示与信号反馈：提供运行（绿色）、停止（黄色）、故障（红色）指示灯，并将接触器辅助触点状态、故障信号以无源接点形式反馈给上级控制系统。

本地/远程操作模式切换：支持通过柜门按钮进行本地操作，也可通过转换开关切换至远程模式，由自动化系统进行控制。

运行参数测量与通信：（智能型）测量电机三相电流、电压、功率、电能等参数，并通过RS485、以太网等接口将数据上传至监控中心。

五、低压动力配电柜应用场景

工业制造车间生产线：为机床、传送带、机械手、装配线等所有驱动电机提供控制与保护，是工厂自动化的核心动力单元。

公用工程站房：水泵房内的给排水泵、消防泵控制；风机房内的送风机、排风机控制；制冷站的压缩机、冷却塔风机控制。

矿山与物料输送系统：皮带输送机、提升机、破碎机、给料机等重型设备的集中控制与保护。

石化、冶金等流程工业：为压缩机、搅拌器、挤出机、辊道等关键工艺设备提供高可靠性的动力控制。

建筑与基础设施：大型商业综合体的空调机组、供暖循环泵、车库风机等动力设备的控制中心。
