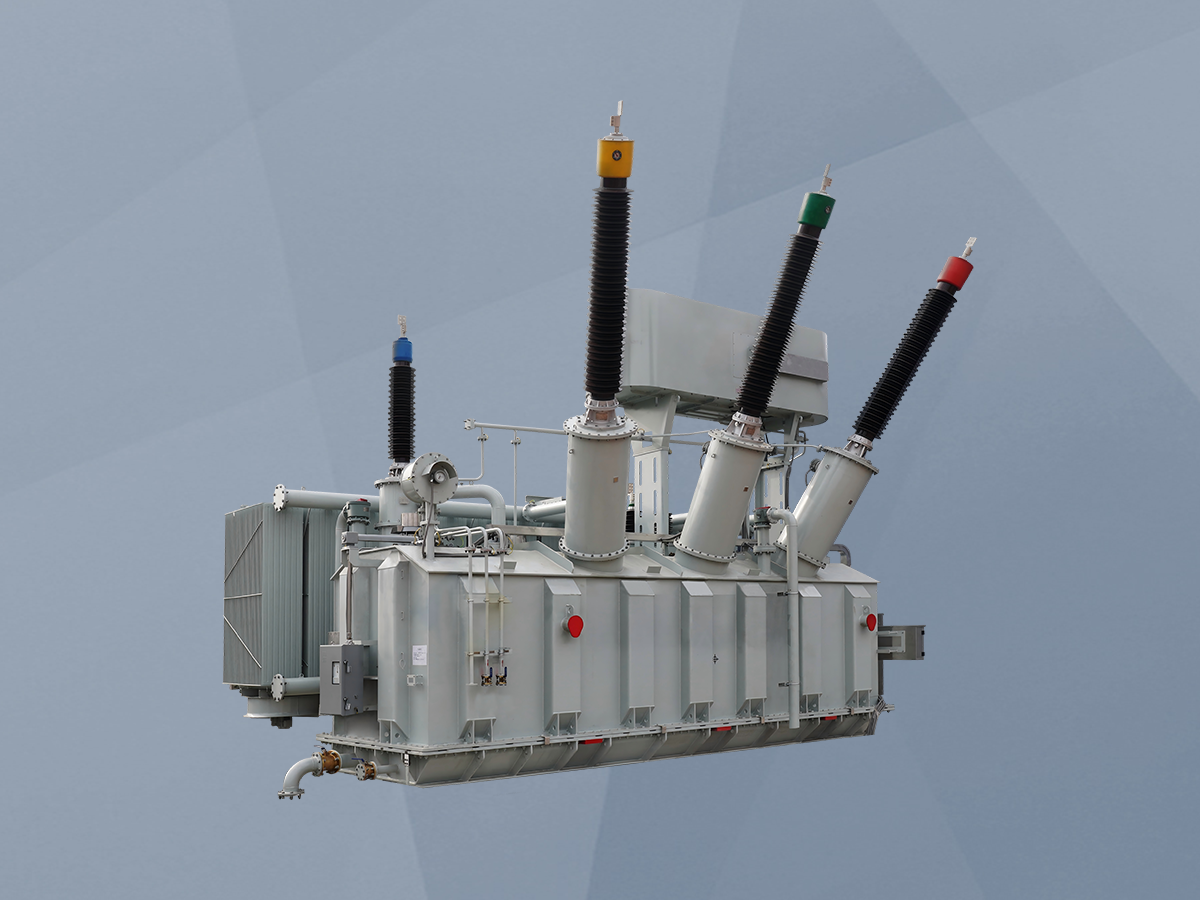

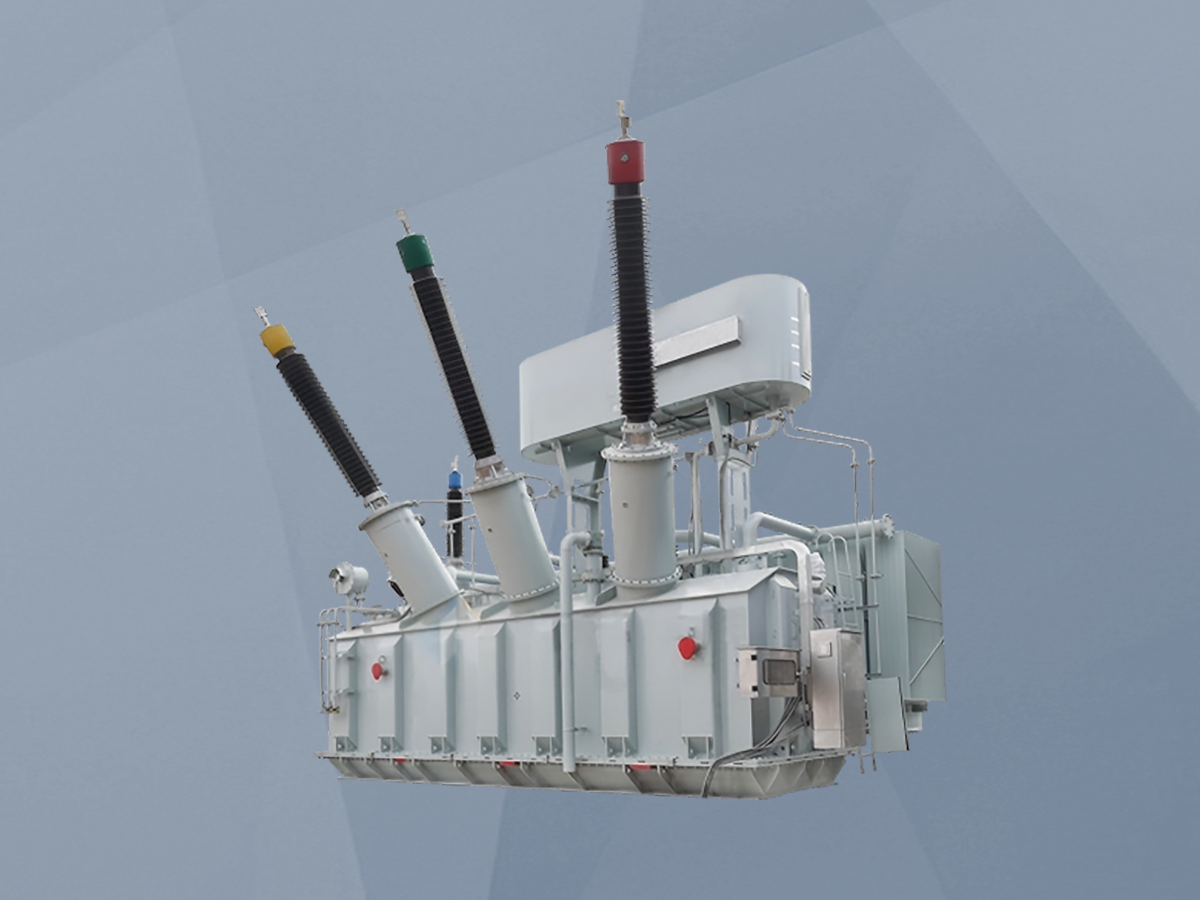

一、220kV级油浸式电力变压器的介绍

         220kV级油浸式电力变压器是现代大电网的“心脏”，其技术复杂性和重要性均属电力装备领域的顶级。产品设计必须综合考虑超高压绝缘、大电流发热、巨大短路电动力、长期运行可靠性等极端严苛的工况。其核心采用由顶级取向硅钢片构成的阶梯接缝铁芯和由换位导线绕制的饼式绕组，通过精密的多物理场耦合仿真，优化电磁场、温度场和流体场，确保极低的损耗、均匀的温升分布和优异的抗短路能力。超高压绝缘是重中之重，采用成熟的油-纸绝缘系统，通过计算机电场分析精确控制绝缘结构，确保在252kV（最高工作电压）及雷电/操作过电压下的绝对安全。现代220kV变压器普遍集成有载调压开关（OLTC），能在带负荷情况下自动或远程调节变比，是电网电压无功控制（AVC）系统的重要执行单元。同时，作为智能变电站的关键设备，它装备了包括油中溶解气体在线监测、光纤绕组测温、局部放电监测、铁芯/夹件接地电流监测、有载开关在线滤油等在内的全方位智能感知系统，实现了从“定期检修”到“状态检修”乃至“预测性维护”的跨越，是构建坚强智能电网不可或缺的物理基础。

二、220kV级油浸式电力变压器产品特点

         超高压绝缘可靠性：采用经过长期验证的油纸绝缘体系，配合计算机辅助电场优化设计，绝缘结构科学合理，局部放电水平极低，能承受标准规定的全波、截波雷电冲击及操作过电压考验。

         大容量与高效率：容量覆盖范围广（120MVA~360MVA及以上），采用低损耗硅钢片和先进电磁设计，空载损耗和负载损耗低，运行效率高，满足或优于国家能效标准要求，全生命周期经济性显著。

         强抗短路能力与机械稳定性：绕组采用高强度压板、拉板和多点压紧结构，并通过权威机构的突发短路试验验证，能承受系统最大短路电流产生的巨大电动力而不变形、不损坏。

         智能有载调压与系统支撑：配置高性能有载调压开关（OLTC），调压范围宽、切换可靠，可远程或根据设定值自动调压，是支撑电网电压稳定、优化无功潮流的主动控制设备。

         全方位智能状态监测与诊断：集成多参量在线监测系统，实现对变压器“血液”（绝缘油）、“体温”（绕组热点）、“脉搏”（局部放电）的7x24小时实时监控，并具备智能诊断与趋势预警功能。

         先进的冷却与安全系统：采用强迫油循环风冷（OFAF）或强迫油循环水冷（OFWF）等高效冷却方式，确保大负荷下的散热需求。配备完善的非电量保护（瓦斯、压力释放、油流等）和消防系统（如排油注氮灭火装置）。

三、220kV级油浸式电力变压器作用

构建跨区域输电主网架：作为500kV/220kV电压等级转换的核心，承担省际及区域间大容量功率交换任务，是形成坚强电网网架结构的关键节点。

实现高效能的电压等级转换：将500kV超高压电能降压至220kV，或进一步分配至110kV/35kV网络，是电能从骨干网向负荷中心输送的必经“咽喉”。

保障电网安全稳定运行：其固有的短路阻抗是系统短路电流计算和保护的基准；有载调压功能直接参与系统电压调节，对防止电压崩溃、提升系统稳定性至关重要。

支撑大型电源基地电力外送：作为大型火电、水电、核电及新能源基地的配套升压主变，是确保清洁能源大规模、远距离、高效消纳的送端核心设备。

提升供电可靠性与电能质量：为特大型城市集群和重要工业基地提供高压直供电源，其高可靠性是保障一级负荷不间断供电的基础，其优良性能有助于改善区域电能质量。

四、220kV级油浸式电力变压器核心功能

超高压大功率电能变换：核心功能。安全、高效、可靠地完成220kV与下一级电压（如110kV）之间的大容量电能传输与电压变换。

系统电压与无功实时调节：（配置OLTC）根据调度指令或自动控制策略，动态调整变比，稳定电网电压，并影响无功分布，是AVC系统的重要终端。

提供系统短路阻抗：其阻抗值是决定所在母线短路电流水平的关键参数，关系到断路器开断容量选择、保护整定及系统稳定计算。

智能健康状态全面感知：通过内置的传感器网络，实时采集并上传油色谱、微水、温度、局放、振动等全维度状态信息，构建数字孪生体。

故障预警与寿命评估：基于监测数据，利用人工智能算法进行趋势分析和模式识别，实现绝缘老化评估、故障早期预警及剩余寿命预测。

冷却系统智能优化控制：根据负载和顶层油温，智能投切冷却器组，在保证散热的前提下优化辅机能耗，并可实现冷却器故障自诊断。

五、220kV级油浸式电力变压器应用场景

500kV超高压枢纽变电站：作为变电站内220kV电压等级的主变压器，向下级电网分配电能，通常是2-3台并列运行。

大型发电厂升压站：在百万千瓦级火电厂、大型水电站中，将发电机出口电压（如20kV）升压至220kV后接入电网。

跨省区电网联络站：位于不同省级电网的交界处，实现区域电网间的功率互济与事故支援，增强大电网互济能力。

特大型工业用户总降变电站：为国家级的大型电解铝、氯碱化工、数据中心园区等提供220kV直降供电，容量需求巨大。

新能源汇集外送站：在大型风电、光伏基地，将多个35kV集电线路汇集升压至220kV，通过专用线路送往负荷中心。
