高压开关柜主要型号和结构特点

         开关柜又称“成套开关”，“成套配电装置”。它是以断路器为主的电气设备，根据电气一次主接线图的要求，将有关的高、低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘体等装配在封闭的金属柜体内，作为电力系统中接受和分配电能的装置。

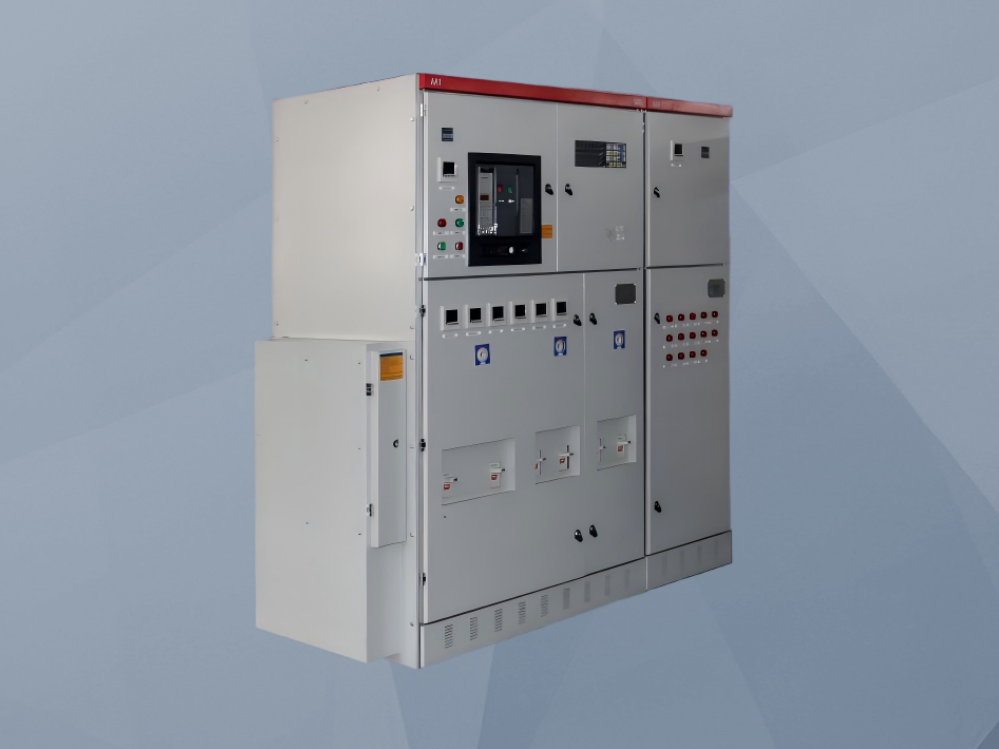

高压开关柜(高压配电柜)
         目前，高压开关柜的型号主要有GG-IA (F)、XGN、HXGN； JYN、KYN等。其中GG-1A (F)、XGN、HXGN 为固定式，JYN、KYN为移开式(手车式)。
         大体而言，固定式结构简单，价格较低；手车式具有检修方便，恢复供电时间短的优点，但造价较高。
一、 GG-1A (F)系列高压开关柜
         GG-1A(F)防误型高压开关柜，是GG-1A型高压开关柜的改型产品，具有“五防”功能；适用于三相交流50Hz，额定电压3.6~-12kV的单母线和单母线旁路网络系统(额定电流最大至1000A，额定开断电流最大至31.5kA)，作为接受和分配电能之用。
         高压开关柜内主开关为真空断路器，开关柜符合GB3906-1991标准。

1、型号命名含义
GG-1A(F)
         G一一高压开关柜；G一一固定式；1一一设计序号(1，2，3)；A一一改进型，F一一防误型。
2、结构特点
         (1) GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。具有五种防止误操作的功能：防止带负荷分合隔离开关，防止误入带电间隔，防止误分合断路器，防止带电挂接地线，防止带接地线合闸。
         (2) GG-lA (F)型固定式高压开关柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

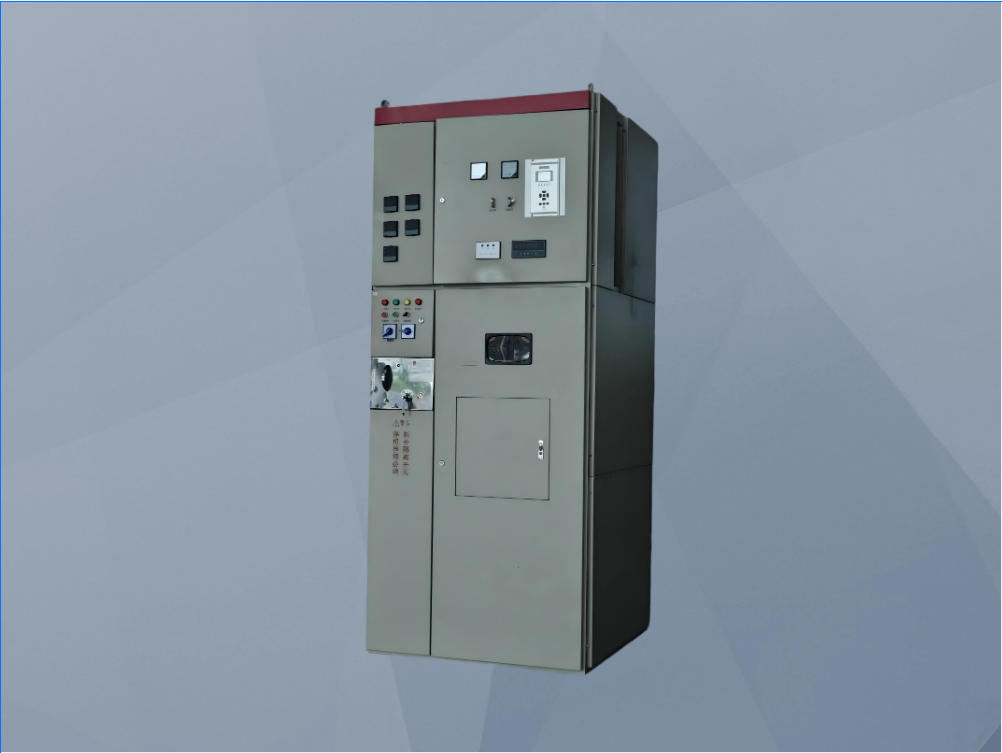

二、 XGN 系列高压开关柜
         XGN系列箱式固定开关柜，适用于额定电压为3.6~12kv、三相交流50HZ，额定电流为630~3150A的电力单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。符合国家标准GB3906《3~35kv交流金属封闭开关设备》、IEC6098 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准，达到“五防”闭锁要求。

1、型号命名含义
XGNロ-ロ
         X一一箱式高压开关柜；G一一固定式；N一一户内式；ロ一一设计序号；ロ一一额定电压(KV)。
2、结构特点
         (1) XGN 开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。断路器室在柜体前下部，电缆室在柜体下部的后方，继电器室在柜体上部前方，断路器的操动机构在下面左边位置，其上方为隔离开关的操作及联锁机构。
         (2)开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为4*400mm²。
         (3)开关柜采用机械联锁，可以防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔，防止带电合接地开关，防止带接地刀合闸。

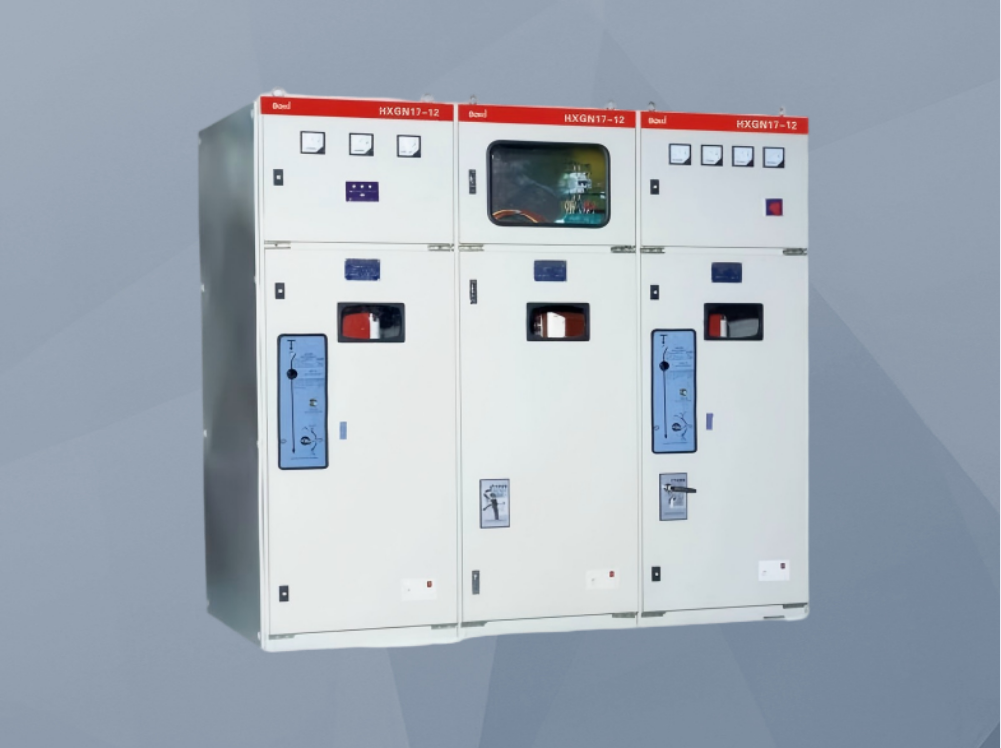

三、 HXGN 系列高压开关柜
         HXGN 环网用箱式固定式金属封闭开关设备(简称环网柜，是三相交流额定电压10kV、额定频率50Hz的户内高压成套电器设备，适用于工厂、车间、住宅小区、高层建筑等场所的环网供电或双电源辐射供电系统，起接受、分配电能和保护等作用，也适用于箱式变电站中。

1、型号命名含义
HXGNロ-ロ
         H一一环网；X一一箱式高压开关柜；G一一固定式；N一一户内式；ロ一一设计序号；ロ一一额定电压(kV).
2、结构特点
         (1) HXGN 开关柜为金属封闭箱式结构，柜体骨架采用优质镀锌角钢和钢板焊接拼装而成，柜内分为母线室、开关室、电缆室、仪表室等，各室之间用钢板隔开，相对独立，均有泄压通道。
         (2)开关柜为双面维护，前面检修仪表室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为4*40mm²。
         (3)开关柜采用机械联锁，可以防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔，防止带电合接地开关，防止带接地刀合闸。

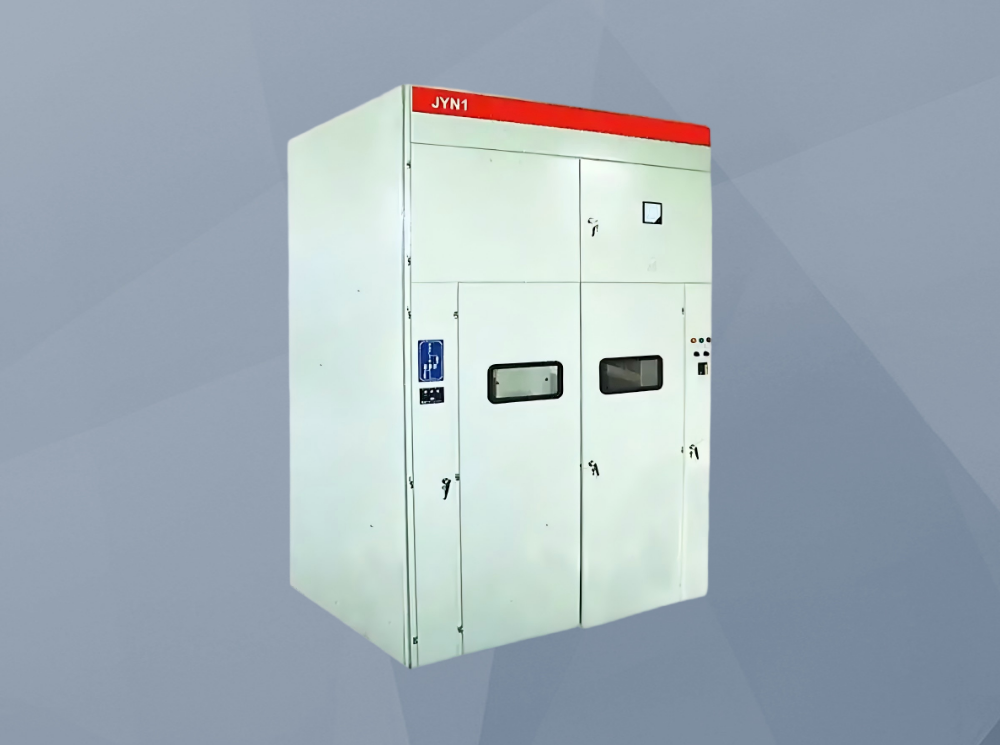

四、 JYN系列高压开关柜
         JYN间隔移开式(手车式》金属封闭开关设备，适用于交流50Hz，额定电压3.6-12kV，额定电流630-3150A的三相交流单母线、双母线、单母线带旁路系统。作为受电和分配电能使用，可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

1、型号命名含义
JYNOロ-ロ
         J一一间隔式高压开关柜；Y一一移开式(手车式)(Z一一中置式)；N一一户内式；ロ一一设计序号；ロ一一额定电压(kV)。
2、结构特点
         (1)开关柜由柜体和手车两部分组成。柜体由镀锌角钢及钢板弯制而成，并分割为手车室、母线室、隔离触头室、电缆室、继电室及端子室等。手车室与隔离触头室、电缆室之间，隔以非金属绝缘材料制成的隔板并在其上设有绝缘活门，其它各室之均以接地的金属板隔开，属于间隔封闭式开关柜。
         (2)具有一个或多个非金属隔板，隔板的防护等级达到IP2X~IP5X的要求(或者更高)。
         (3)移开式开关柜中没有隔离开关，因为断路器手车在移动后能形成断开点，故不需要隔离开关。
         (4) 开关柜采用机械联锁，具有“五防”功能(防止误操作断路器，防止带负荷推拉手车、防止带电挂接地线、防止带接地送电、防止误入带电间隔)

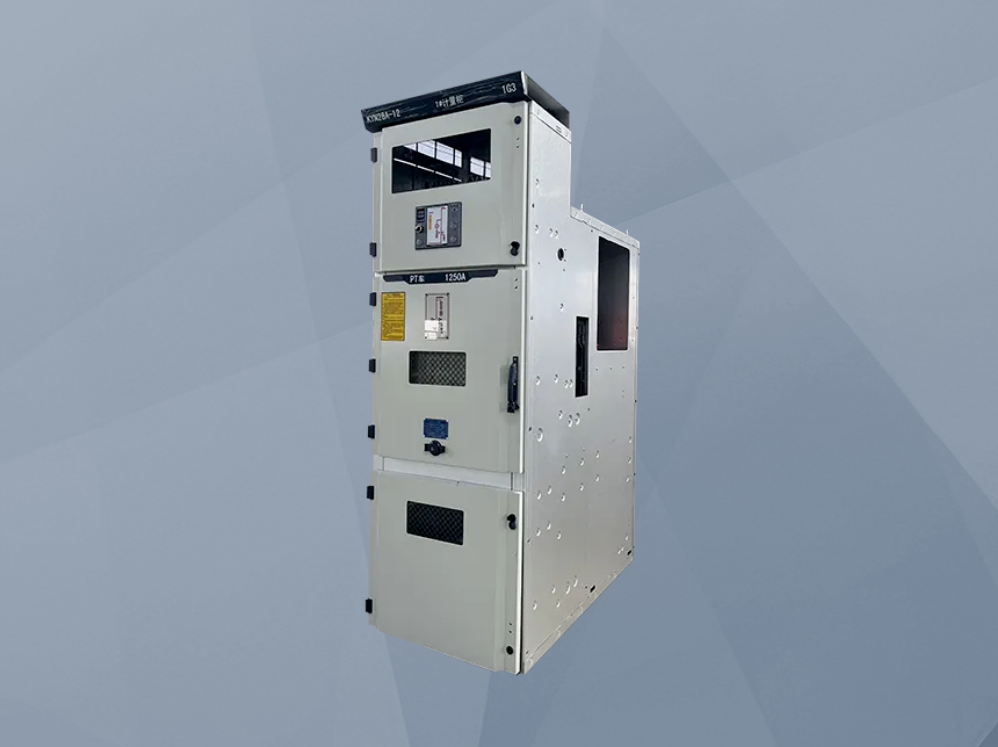

五、KYN系列高压开关柜
         KYN铠装移开式(手车式)金属封闭开关设备，适用于交流50Hz，额定电压3.6-12kV，额定电流630~3150A的三相交流单母线、双母线、单母线带旁路系统。作为受电和分配电能使用，可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

1、型号命名含义
KYNロ-ロ
         K一一铠装式高压开关柜；Y一一移开式(Z一一中置式)；N一一户内式；ロ一一设计序号；ロ一一额定电压(KV)
2、结构特点
         (1)开关柜由柜体和手车两部分组成。柜体由镀锌角钢及敷铝锌钢板经CNC 机床使用多重弯折工艺加工之后拼装而成，并分割为手车室、母线室、隔离触头室、电缆室、仪表室及端子室等。各室之间均以接地的金属板隔开。
         (2)隔室全部采用金属隔板，可将故障电弧限制在产生的隔室内并通过接地母线快速引入地下。
         (3)移开式开关柜中没有隔离开关，因为断路器手车在移动后能形成断开点，故不需要隔离开关。
         (4)开关柜采用机械联锁，具有“五防”功能(防止误操作晰路器、防止带负荷推拉手车、防止带电挂接地线、防止带接地送电、防止误入带电间隔)
