箱式变电站技术全介绍：从配置选型到运维故障处理

       箱式变电站作为一种高度集成、预装式的配电设备，凭借其占地小、建设快、安全性高、环境适应性强等显著优势，已成为现代城市配电网、工业园区及临时用电场景的核心解决方案。本文将从设备定义、适用场景、标准化配置、户外安装关键技术、常见电气故障诊断与处理、以及防火防爆安全运维等方面，进行系统性的技术阐述，旨在为广大电气工程师及运维人员提供一份实用的技术参考。
一、 箱式变电站概述与技术特点

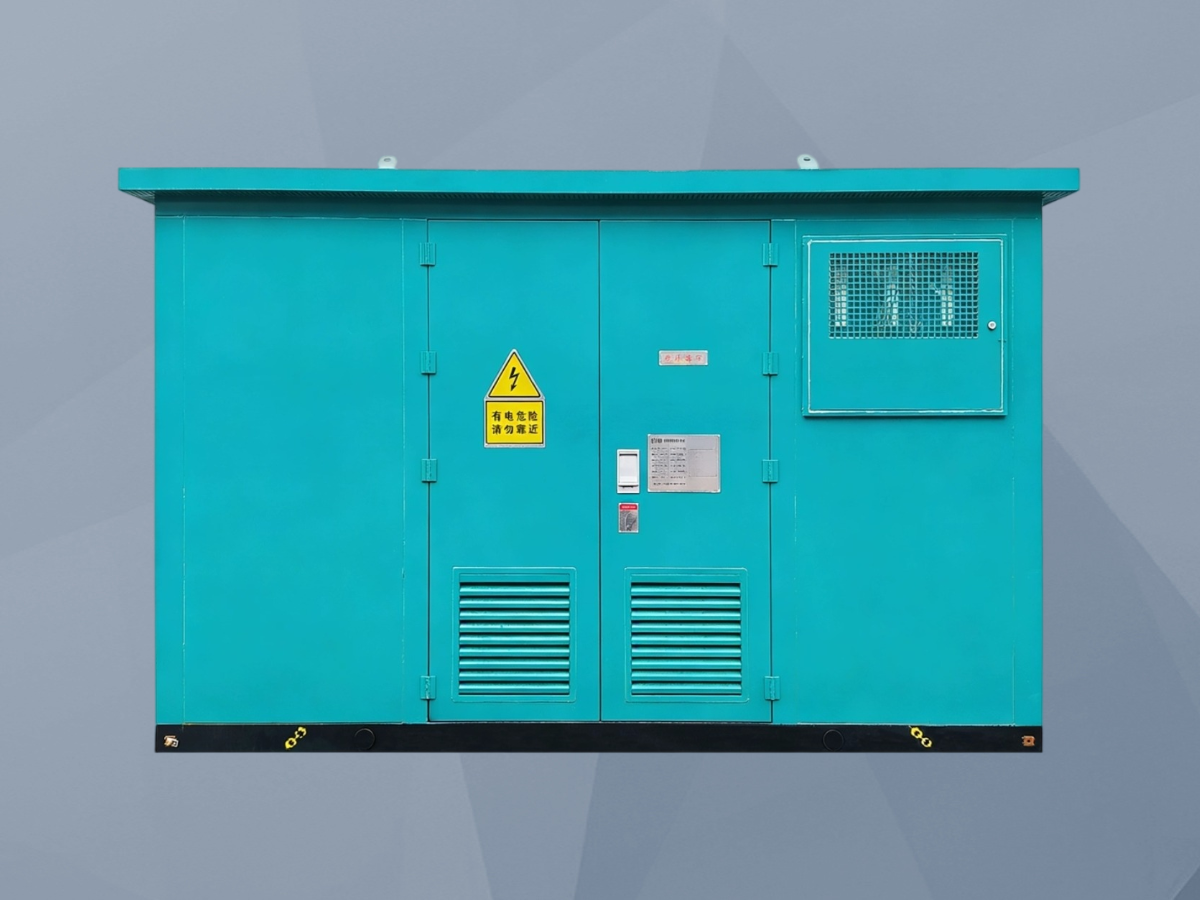

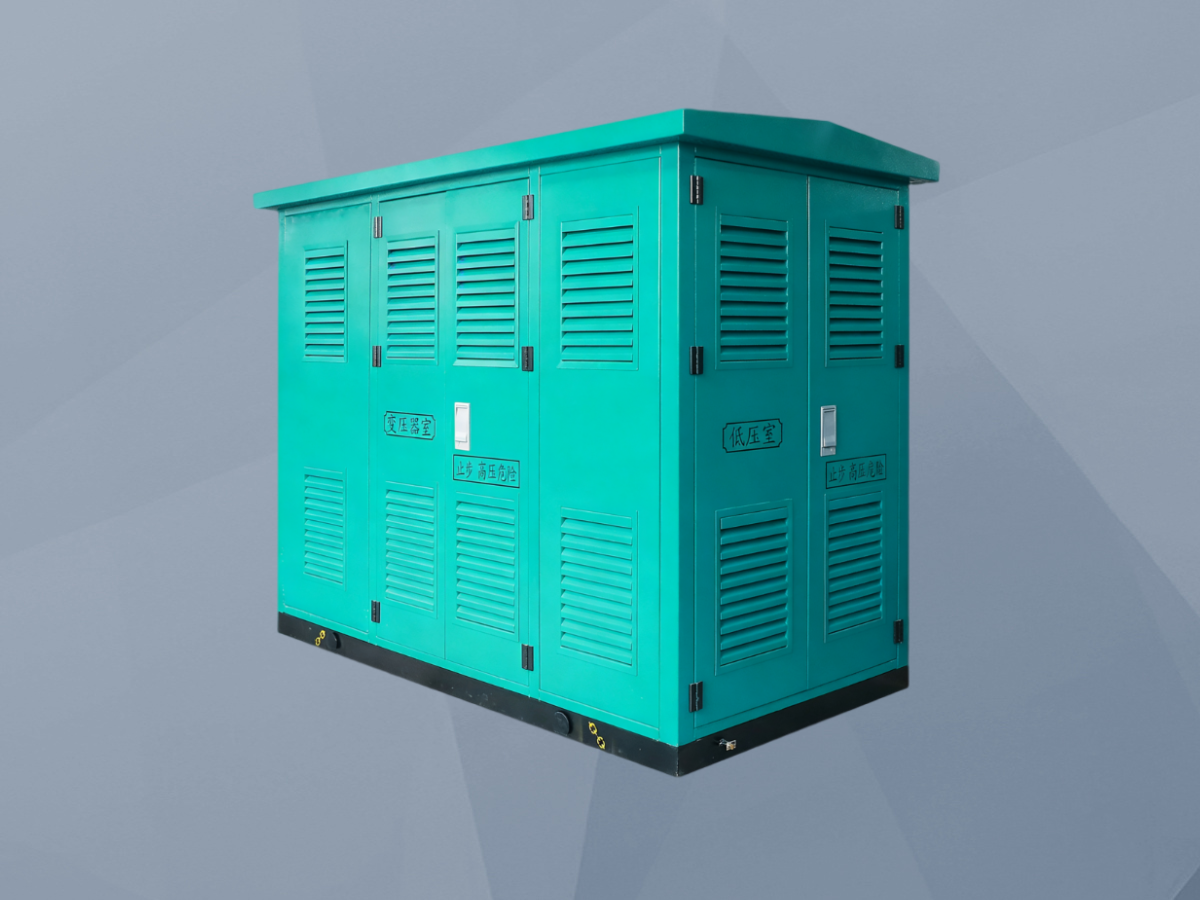

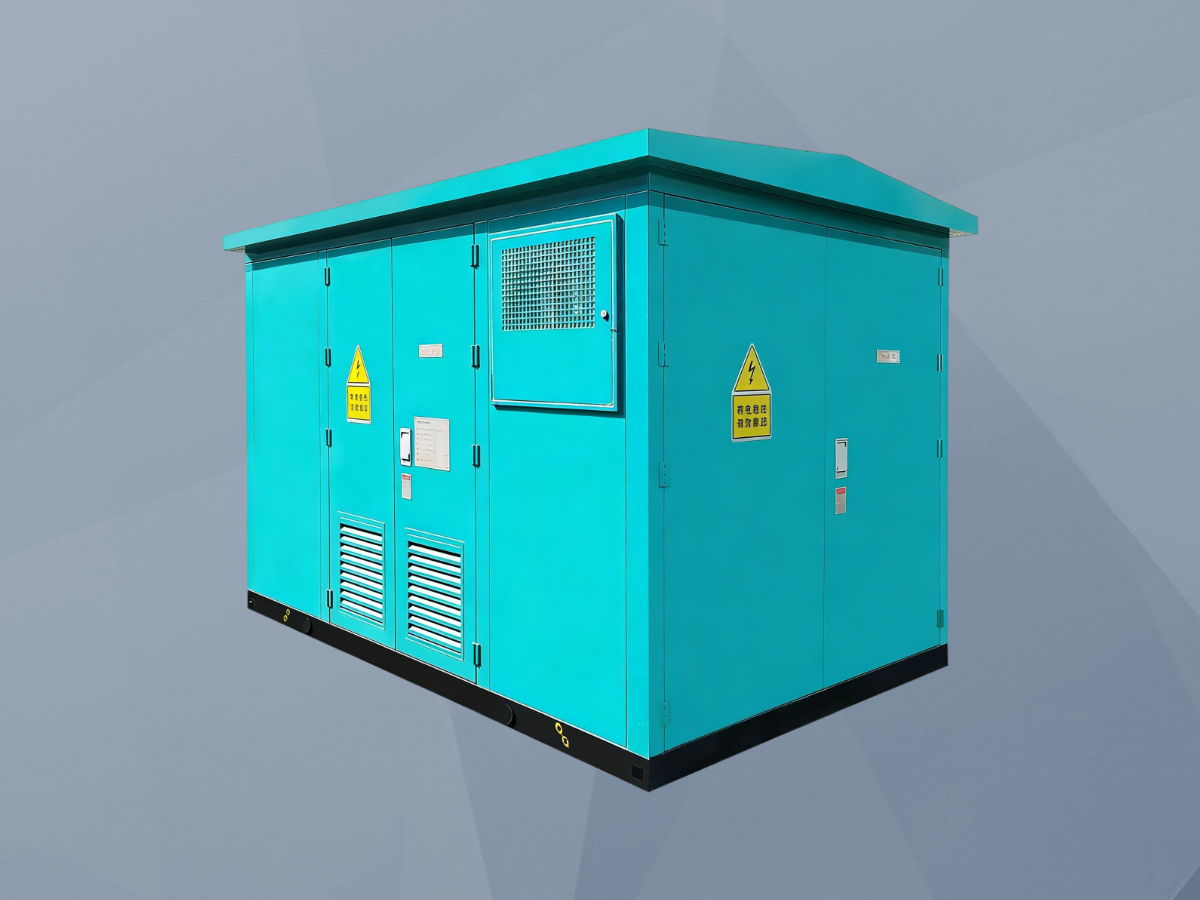

       箱式变电站，简称“箱变”，是将高压开关柜、电力变压器、低压配电装置等核心一次设备，按照特定的接线方案，预先装配在一个坚固、密封、可移动的金属箱体内的成套配电装置。其技术特点主要体现在：
       1.  高度集成与模块化：实现了高压受电、变压、低压馈电的全链条功能集成，现场安装仅需基础施工和电缆连接，极大缩短了建设周期。
       2.  卓越的环境适应性：箱体采用金属材料并经过特殊工艺处理，具备优异的防潮、防尘、防锈、防火、防小动物入侵（IP防护等级通常不低于IP33D）及隔热性能，能适应户外严苛环境。
       3.  占地面积小，机动性强：相比传统土建变电站，箱变占地面积可减少50%以上，且可根据需要进行整体吊装迁移，特别适用于城市中心区、老城区改造及临时施工用电。

二、 典型应用场景分析
基于其独特的技术优势，箱式变电站在以下领域得到广泛应用：
       1.城市公共设施：如住宅小区、商业综合体、学校、医院、公园等的供配电，尤其适用于对景观协调性有要求的场所（欧式箱变可定制景观外壳）。
       2.工业与能源领域：工厂、矿山、油田、港口、风电场、光伏电站等，满足其对设备快速部署、高防护等级（如IP54）及复杂地形适应性的需求。
       3.市政与交通工程：道路照明、桥梁、隧道、高速公路服务区、地铁临时用电等。
       4.临时与应急供电：建筑工地、大型活动、抢险救灾现场的快速供电保障。

三、 标准化配置方案
合理的配置是箱变安全、经济运行的基础。以下是基于行业标准的通用配置原则：
1. 高压侧配置
       ①接线方式：根据所在配电网结构，分为终端型（一路进线，无环出）和环网型（两路及以上进出线，构成环网供电）。
       ②保护与控制：
            欧式箱变：容量≤800kVA时，普遍采用负荷开关+高压限流熔断器组合电器作为主保护和操作元件，结构简单、经济可靠。容量更大时，则需配置真空断路器。
            美式箱变：将高压负荷开关、熔断器等保护元件与变压器油箱一体化设计，通过内部插入式或后备式熔断器实现保护，并通过肘型电缆接头实现环网功能。
2. 低压侧配置
       ①总配电柜：必须包含隔离开关（用于检修时形成明显断开点）、框架式智能断路器（作为总进线保护与控制）及计量装置。
       ②断路器选型：总断路器的额定电流一般按变压器额定容量的2至2.5倍进行初步估算，再根据实际负载性质和短路电流计算结果进行精确校验。
       ③无功补偿：为提高功率因数，降低线损，建议按变压器容量的40%至60% 配置自动无功补偿电容器组，采用智能控制器实现自动投切。
四、 户外安装关键技术要点
户外安装的质量直接影响箱变的长期稳定运行，需重点关注以下几点：
       1.  地基与基础：基础应高于周围地坪，防止积水倒灌。预埋槽钢或地脚螺栓的水平度误差不应超过±1mm/m，箱体安装后的整体倾斜度应不大于5°。
       2.  接地系统：这是安全运行的生命线。必须设置独立的接地网，接地电阻应符合设计要求（通常≤4Ω）。箱变外壳、变压器中性点及所有金属构件均需可靠接地。接地干线推荐使用截面不小于30mm²的铜绞线，并深埋于冻土层以下（通常≥1米）。
       3.  选址与环境：应避开低洼易涝、剧烈震动、强电磁干扰及易燃易爆的危险场所。箱变四周应留有足够的操作和维护通道，并保证通风口畅通。

五、 常见电气故障诊断与处理
箱变运行中的故障主要集中在过热、开关设备异常及保护跳闸三个方面。
1. 过热故障
       ①现象：变压器温升过高，低压母线排或电缆连接点发热变色。
       ②原因：长期过载、散热风扇故障、通风道堵塞、接触电阻过大。
       ③处理：立即核查负载率，必要时减载运行；定期使用红外热成像仪巡检，清理箱体内外积灰，检查风机启停是否正常；紧固所有电气连接点。
2. 有载调压开关故障
       ①现象：电压调节失灵，或切换时有异响、放电声。
       ②原因：开关触头烧蚀、过渡电阻断裂、机构卡涩或电动机构故障。
       ③处理：此类故障需停机检修。优先选用质量可靠的品牌产品，并严格按照操作规程进行档位切换。检修时应检查触头磨损情况，更换损坏的过渡电阻和润滑油。
3. 跳闸故障处理
       ①主变压器高压侧跳闸：
          排查步骤：
            1) 检查保护装置的动作信息（如速断、过流、零序）；
            2) 测量变压器高压绕组绝缘电阻及直流电阻；
            3) 检查变压器本体有无喷油、异味、变形等明显异常；
            4) 若判断为外部线路故障，则重点排查出线电缆及连接部位。
       ②低压侧总开关跳闸：
          排查步骤：
            1) 区分是过载跳闸还是短路跳闸（观察脱扣器指示）；
            2) 测量低压母线及各馈出回路的绝缘电阻；
            3) 检查是否存在开关误动（如电子脱扣器参数设置错误或受谐波干扰）。
六、 防火防爆与安全运维策略
       1.  杜绝长期过载：严格监控变压器负载率，避免长时间超过额定容量的80%运行。
       2.  强化绝缘监督：定期测量变压器、开关、电缆的绝缘电阻，特别是油浸式变压器，需关注油位、油色及绝缘油的耐压强度，劣化油应及时过滤或更换。
       3.  保障接触良好：定期检查并紧固所有一次、二次回路接点，特别是大电流连接处，防止因接触电阻过大引发高温火灾。
       4.  完善防雷保护：在高压进线侧和低压出线侧均应安装合格的氧化锌避雷器，并确保其接地引下线短而直。
       5.  优化通风散热：确保箱体顶部及侧面的自然通风口不被遮挡，强制排风扇需与温控器联动，保证箱内温度控制在允许范围内。建议加装箱内温度和烟雾探测报警装置，实现远程监控。
       箱式变电站是现代电力系统中不可或缺的关键节点。只有深入理解其技术原理，严格执行标准化配置与安装规范，并建立科学的运维管理体系，才能充分发挥其高效、可靠、灵活的优势，为各类用电场景提供坚实可靠的电力保障。
