水电站机组LCU与开关站LCU有什么区别

一、 什么是水电站LCU

LCU（Local Control Unit，现地控制单元）是水电站自动化系统中的重要控制设备，主要负责现场设备的数据采集、逻辑判断、顺序控制、联锁控制以及与上层监控系统的数据通信。

在实际水电站项目中，LCU并不是只有一种。根据控制对象和安装位置的不同，常见的有机组LCU、开关站LCU、公用设备LCU、闸门LCU等。其中，机组LCU和开关站LCU虽然都属于现地控制层设备，但控制对象、采集信号和控制逻辑存在明显区别。

简单来说，机组LCU主要围绕“水轮发电机组”进行控制，而开关站LCU主要围绕“升压站及电气一次设备”进行监视和控制。

二、 机组LCU主要负责什么

机组LCU通常安装在机组现地控制柜或机组控制屏内，是单台机组自动控制的重要核心节点。

1. 机组运行状态采集

机组LCU需要采集大量与机组运行相关的信号，例如机组转速、发电机电压、电流、有功功率、无功功率、轴承温度、定子温度、油压、水压、振动以及各种辅助设备状态。

2. 机组自动启停

机组LCU可以按照预定程序完成开机前条件检查、辅助设备启动、调速系统控制、励磁投入、同期并网以及正常停机等操作。

3. 机组顺序控制和联锁

机组启动和运行涉及多个设备之间的相互配合。例如润滑系统、技术供水系统、调速系统、励磁系统和断路器等需要按照规定的顺序动作。LCU负责执行这些顺序控制和联锁逻辑。

4. 与励磁、调速系统协同

机组LCU需要与励磁系统、调速系统、同期装置以及保护装置进行信息交互，使机组能够完成自动建压、升速、同期、并网和负荷调节等运行过程。

三、 开关站LCU主要负责什么

开关站LCU主要面向水电站升压站、开关站及其相关电气设备进行监视、测量和控制，是站级电气设备自动化的重要组成部分。

1. 开关设备状态采集

开关站LCU主要采集断路器、隔离开关、接地开关以及相关辅助设备的分合状态、控制回路状态、机构储能状态等信息。

2. 电气参数采集

开关站LCU可以从保护测控装置、智能电表或其他电气测量设备获取电压、电流、有功功率、无功功率、频率以及电能等数据。

3. 断路器及隔离开关控制

根据电站运行方式和控制权限，开关站LCU可以实现相关断路器及隔离设备的远方控制、状态监视和操作条件判断。

4. 电气联锁

开关站设备存在严格的操作逻辑，例如断路器、隔离开关和接地开关之间需要满足相应的操作条件。开关站LCU可以参与相关控制逻辑和状态判断，但涉及电气安全的闭锁和保护功能仍应按照实际一次、二次系统设计配置。

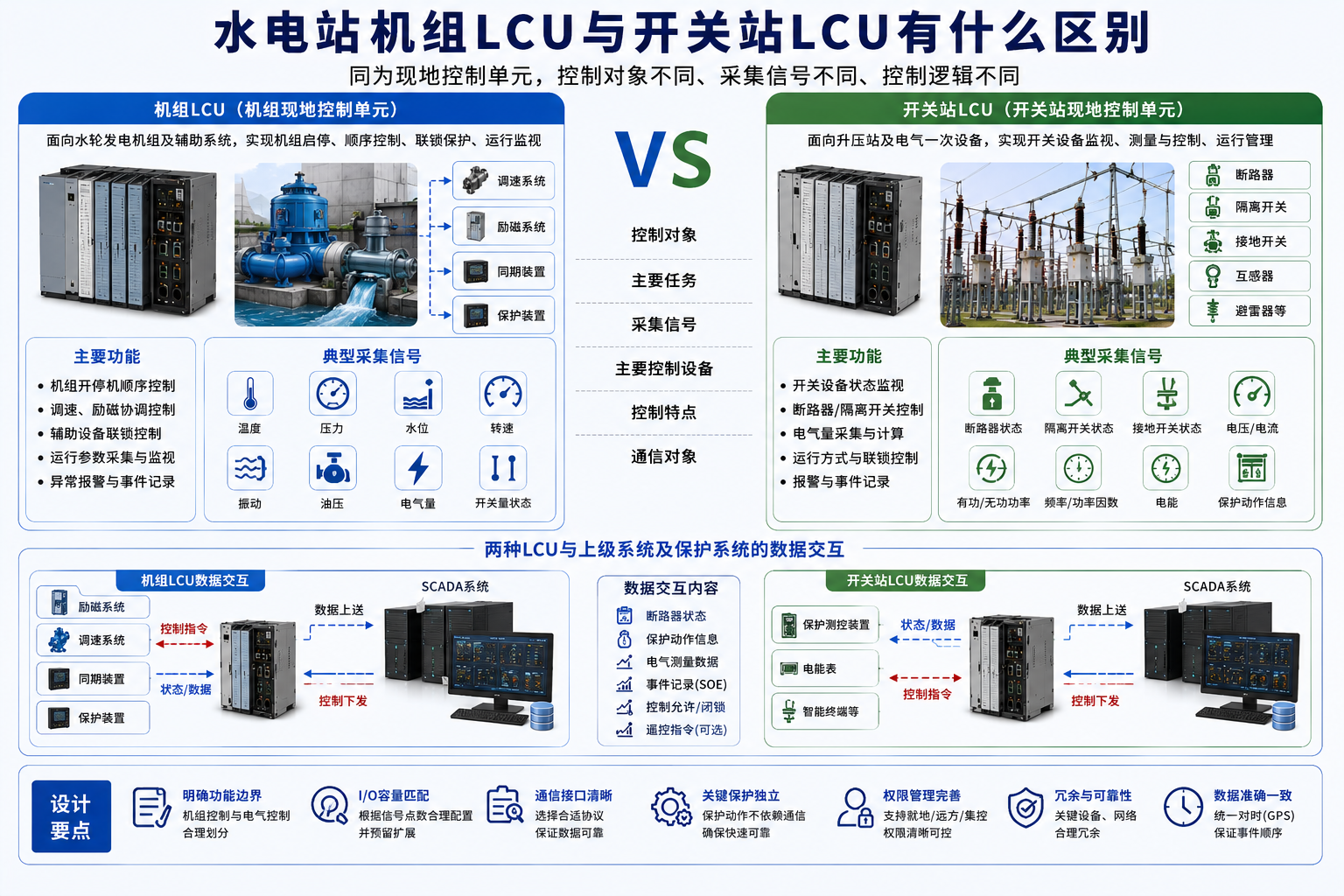

四、 机组LCU与开关站LCU的核心区别

虽然两者都属于LCU，但它们的控制对象完全不同。机组LCU关注的是“发电机组如何安全运行”，开关站LCU关注的是“电站电气设备如何安全运行和切换”。

五、 两种LCU采集的信号有什么不同

信号类型的差异是区分两种LCU的重要依据之一。

1. 机组LCU信号

机组LCU的I/O点通常比较复杂，既包括大量数字量，也包括温度、压力、液位、转速以及电气量等模拟量，同时还需要与励磁调节器、调速器、保护装置等进行通信。

例如：机组运行、停机、事故停机、调速器故障、励磁故障、轴承温度高、冷却水压力低、机组振动高、断路器状态等。

2. 开关站LCU信号

开关站LCU的信号则更加集中于电气设备，包括断路器分合状态、隔离开关状态、接地开关状态、保护动作、控制回路异常以及电压、电流、功率等电气参数。

因此，机组LCU更偏向于“机组过程控制”，开关站LCU更偏向于“电气设备监控与操作”。

六、 机组LCU与励磁、调速系统如何配合

机组LCU并不是独立完成机组所有控制功能，而是与励磁系统、调速系统、保护系统和同期装置形成协同控制关系。

例如机组启动时，LCU首先检查各项启动条件；条件满足后发出启动指令，调速系统控制机组升速，励磁系统根据控制条件建立发电机端电压；当机组电压、频率和相位满足同期条件后，同期装置完成并网控制。

并网以后，调速系统主要承担有功功率和转速相关调节，励磁系统主要承担电压和无功相关调节，而LCU负责整个机组运行流程和设备之间的协调。

七、 开关站LCU与继电保护系统如何配合

开关站LCU与继电保护系统之间通常需要进行大量数据交互。保护测控装置负责电气量测量、故障判断和保护动作，开关站LCU则负责设备状态采集、监控信息汇总以及根据系统设计执行相关控制逻辑。

例如，当主变压器保护动作时，保护装置按照自身保护逻辑快速执行相应跳闸动作，同时将保护动作信息、断路器状态等信息送至自动化系统。SCADA随后显示事故报警，并记录相关SOE事件。

这里需要特别强调：继电保护系统的核心保护动作不应依赖普通SCADA通信链路才能完成。LCU与保护系统之间的数据交互主要服务于监视、信息共享和必要的联动控制。

八、 两种LCU是否可以合并

在实际工程中，机组LCU和开关站LCU是否独立配置，需要根据电站规模、机组数量、一次接线形式、I/O数量、控制范围以及系统可靠性要求确定。

对于规模较小的水电站，如果控制对象较少，可以在统一的自动化架构下进行集中配置。但对于机组数量较多、升压站规模较大或者对可靠性要求较高的电站，通常更适合采用分层、分区的LCU配置方式。

将机组控制和开关站控制合理分开，可以降低单个控制节点的故障影响范围，同时便于设备调试、故障定位和后期扩展。

九、 水电站LCU配置时需要注意什么

1. 根据控制对象划分LCU

不能单纯按照设备数量配置LCU，应根据控制对象和功能边界进行划分。例如机组LCU负责机组，开关站LCU负责升压站电气设备，公用LCU负责全站公用辅助系统。

2. 合理配置I/O容量

设计时需要统计DI、DO、AI、AO以及通信点数量，并预留适当的扩展容量，避免后期增加设备时出现I/O资源不足的问题。

3. 明确通信接口

需要提前确定LCU与SCADA、保护测控装置、励磁系统、调速系统以及其他智能设备之间采用的通信协议和接口形式，例如Modbus TCP、Modbus RTU、IEC 61850等。

4. 考虑冗余与可靠性

对于重要控制对象，应根据项目可靠性要求考虑CPU、电源、通信网络以及关键I/O的冗余设计，降低单点故障风险。

5. 做好控制权限管理

LCU通常需要支持现地控制、站级控制和远方控制等不同控制层级，并明确各控制方式之间的切换条件和权限，避免出现多个操作源同时控制同一设备的情况。

十、 总结

机组LCU与开关站LCU都是水电站自动化系统的重要组成部分，但两者的控制对象和功能定位不同。

机组LCU主要负责水轮发电机组及其辅助系统，实现机组数据采集、自动启停、顺序控制、联锁控制，并与励磁、调速、同期及保护系统协同工作；开关站LCU则主要负责升压站和开关站电气设备的状态监视、数据采集、开关操作以及相关控制逻辑。

从整个系统架构来看，两种LCU最终都需要接入站级SCADA系统，由计算机监控系统统一完成全站运行监视、报警管理、历史数据记录和运行操作。

因此，在进行水电站自动化控制系统设计时，应根据电站规模和控制对象合理划分LCU功能边界，使机组控制、电气控制和站级监控之间形成清晰、可靠的数据与控制关系，为水电站安全运行和后续无人值守、远程集控奠定基础。
