一、 电气成套PLC控制柜的介绍
电气成套PLC控制柜是现代工业自动化系统的核心控制单元，集成了可编程逻辑控制器、电源系统、保护装置、输入输出模块及人机界面等关键组件。该控制柜采用模块化设计理念，根据实际工程需求灵活配置，从简单的小型单机控制到复杂的分布式控制系统均可实现。柜体通常采用优质冷轧钢板制造，表面经过静电喷塑处理，具备良好的防腐防锈性能，防护等级可达IP54或更高，能够适应各种恶劣工业环境。

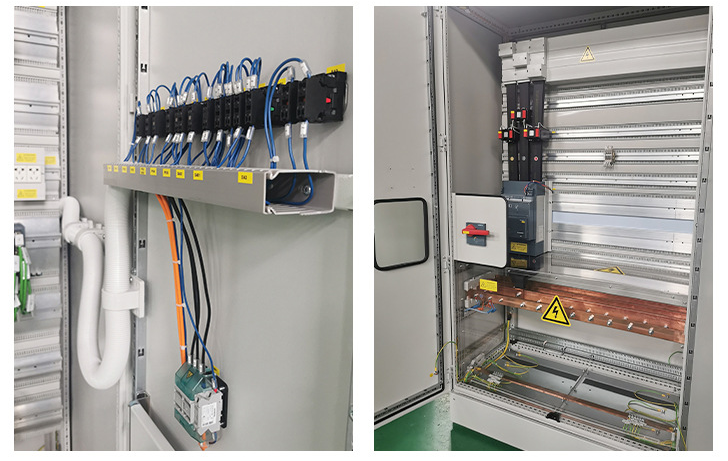

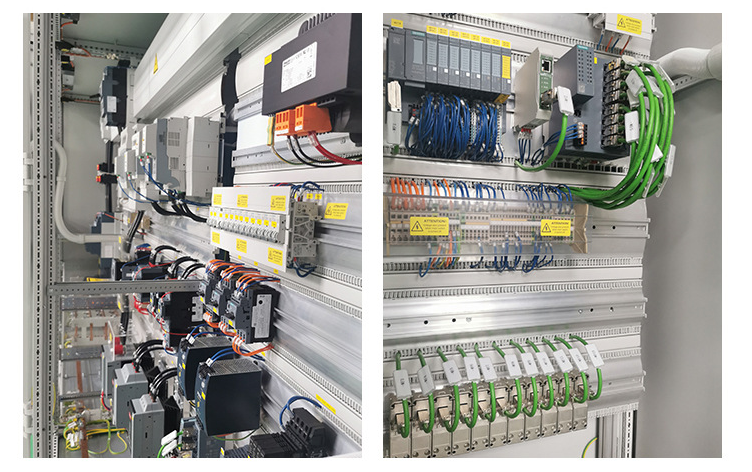

控制柜内部布局遵循强弱电分离原则，线路走向规范整齐，预留充足的扩展空间。核心PLC单元可根据控制规模选择一体化或模块化结构，支持西门子、三菱、欧姆龙等国际主流品牌。配套的电源系统提供稳定的24VDC供电，确保传感器、执行器等外围设备可靠工作。继电器、接触器、端子排等辅助元件均选用高品质产品，保证长期运行的稳定性。触摸屏人机界面提供直观的操作体验，实时显示设备状态、工艺参数和报警信息。
二、 电气成套PLC控制柜的作用
电气成套PLC控制柜在工业自动化领域发挥着至关重要的作用，是实现智能制造和数字化转型的基础设施。首先，它承担着生产设备的自动化控制任务，通过预先编写的控制程序，精确协调各个执行机构的动作时序，实现复杂的工艺流程自动化。这种自动化控制不仅大幅提高了生产效率，还显著提升了产品的一致性和质量稳定性。
其次，控制柜具备完善的数据采集与监控功能，实时收集生产过程中的各种参数，如温度、压力、流量、速度等，并通过工业网络上传至上位管理系统。这些数据为生产优化、故障预测和能源管理提供了重要依据。同时，控制柜内置的故障诊断系统能够及时发现设备异常，发出报警信号，指导维护人员快速定位问题，减少非计划停机时间。
第三，电气成套PLC控制柜提供了强大的安全保护机制。过载保护、短路保护、缺相保护等多重安全措施有效防止电气故障引发的设备损坏和安全事故。紧急停止按钮、安全继电器等硬件保护装置与软件逻辑保护相结合，构建了多层次的安全防护体系。这种安全保障对于化工、冶金等高危行业尤为重要。
最后，控制柜支持灵活的扩展和升级能力。随着生产需求的变化和技术的发展，用户可以通过增加I/O模块、通信接口或更换更高性能的PLC处理器来提升系统功能。这种模块化设计大大延长了设备的使用寿命，降低了整体投资成本。控制柜还支持与MES、ERP等企业信息系统的集成，为实现工厂数字化和智能化管理奠定基础。
三、 电气成套PLC控制柜的核心功能
1. 逻辑控制与顺序控制
基于PLC的强大逻辑运算能力，控制柜能够实现复杂的布尔逻辑、定时器、计数器功能。通过梯形图、功能块图或结构化文本等编程语言，工程师可以设计出精确的控制逻辑，协调多个设备按照预定顺序自动运行。这种顺序控制广泛应用于装配线、包装机械、物料输送系统等场景，确保生产流程的连贯性和准确性。
2. 运动控制与定位
现代电气成套PLC控制柜集成了运动控制功能，能够精确控制伺服电机、步进电机的速度、位置和扭矩。通过脉冲输出或总线通信方式，实现多轴同步运动、电子凸轮、齿轮比等高级控制。这种运动控制能力在数控机床、机器人、印刷机械等设备中至关重要，直接影响加工精度和生产效率。
3. 过程控制与调节
控制柜内置的PID控制算法能够对温度、压力、流量、液位等过程变量进行精确调节。通过模拟量输入模块采集现场传感器信号，经过PID运算后输出控制信号驱动调节阀、变频器等执行机构。这种闭环控制保证了工艺参数的稳定性，在化工、制药、食品加工等行业中应用广泛。
4. 数据采集与通信
控制柜支持多种工业通信协议，包括Modbus RTU/TCP、Profinet、EtherCAT、EtherNet/IP等，能够与各种智能仪表、传感器、执行器进行数据交换。同时，通过OPC UA、MQTT等标准协议与上位监控系统、云平台实现数据集成。这种通信能力为工业物联网应用提供了基础，支持远程监控、预测性维护和数据分析。
5. 安全保护与故障诊断
控制柜配备完善的电气保护装置，包括断路器、熔断器、热继电器等，防止过流、短路、接地故障。软件层面通过编程实现设备互锁、安全延时、急停处理等安全逻辑。先进的故障诊断功能能够记录故障发生的时间、类型和相关参数，帮助维护人员快速分析问题原因，缩短维修时间。
6. 人机交互与操作
集成触摸屏人机界面提供直观的操作体验，操作员可以通过图形化界面监控设备状态、修改工艺参数、查看历史数据。界面设计考虑人机工程学原理，重要信息突出显示，操作流程简洁明了。支持用户权限管理，不同级别的操作员拥有不同的操作权限，确保系统安全。
四、 电气成套PLC控制柜的典型应用场景
1. 电力系统自动化
在变电站自动化系统中，电气成套PLC控制柜用于实现开关设备的远程控制、保护信号的采集处理、电能质量监测等功能。控制柜与继电保护装置、测控单元协同工作，构成完整的变电站自动化系统。在发电厂中，控制柜应用于辅机控制系统，如锅炉给水、烟气脱硫、输煤系统等，提高电厂运行的安全性和经济性。
2. 水处理与供水系统
市政给排水、污水处理厂广泛采用PLC控制柜实现泵站的自动控制。根据液位、流量等参数自动启停水泵，实现恒压供水、节能运行。在污水处理过程中，控制柜协调格栅机、曝气机、沉淀池、消毒设备等工艺单元，确保处理效果达标。智能水务系统通过控制柜实现远程监控和调度，提高水资源利用效率。
3. 工业生产线控制
制造业自动化生产线中，电气成套PLC控制柜作为控制核心，协调机械手、传送带、加工中心、检测设备等单元协同工作。在汽车制造、电子装配、食品包装等行业，控制柜实现生产节拍控制、质量检测、物料跟踪等功能。柔性制造系统通过控制柜的快速重构能力，适应多品种、小批量的生产需求。
4. 楼宇自动化系统
智能建筑中，PLC控制柜应用于暖通空调、照明控制、电梯管理、安防监控等子系统。根据室内外环境参数自动调节空调运行状态，实现节能舒适。照明控制系统根据人员活动、自然光照自动调节灯光亮度和开关状态。集成消防报警、门禁控制等功能，提高楼宇安全管理水平。
5. 环保与能源管理
在烟气脱硫脱硝、废气处理、固废处理等环保设施中，控制柜实现工艺参数的精确控制，确保排放达标。能源管理系统通过控制柜采集电、水、气等能源消耗数据，分析用能规律，优化设备运行策略。在光伏电站、风力发电场等新能源领域，控制柜实现发电设备的监控和保护。
6. 交通与物流系统
智能交通系统中，PLC控制柜应用于交通信号灯控制、隧道通风照明、收费站管理等领域。根据车流量自动调整信号配时，提高道路通行能力。物流仓储系统中，控制柜协调堆垛机、输送线、分拣机等设备，实现货物的自动存取和分拣。港口集装箱码头、机场行李处理系统也广泛应用PLC控制技术。
7. 冶金与化工过程
钢铁冶金行业的高炉、转炉、连铸机、轧机等关键设备都需要精确的PLC控制。控制柜实现温度、压力、速度等工艺参数的闭环控制，保证产品质量和生产安全。化工生产过程中，反应釜、蒸馏塔、压缩机等设备的联锁控制、安全仪表系统都依赖于可靠的PLC控制柜。防爆型控制柜在易燃易爆环境中确保安全生产。
电气成套PLC控制柜的技术发展正朝着智能化、网络化、集成化方向演进。新一代控制柜融合边缘计算、人工智能算法，具备自学习、自适应能力。工业互联网技术的应用使控制柜成为智能工厂的数据节点，支持数字孪生、预测性维护等高级应用。标准化、模块化的设计理念降低了系统集成和维护的复杂度，为用户提供更加灵活、可靠、高效的自动化解决方案。
