水电站自动化改造项目如何进行设备选型与系统设计

一、 水电站自动化改造为什么需要重新进行设备选型与系统设计

随着运行年限增加，部分水电站原有自动化设备会出现硬件老化、备品备件停产、通信协议落后、控制功能不足以及系统扩展困难等问题。此时进行自动化改造，不能简单地将原有PLC、工控机和通信设备直接更换，而应该从现场设备、控制对象、系统架构和未来运行需求等方面进行整体规划。

一套合理的水电站自动化改造方案，应当在充分了解原系统的基础上，明确哪些设备需要保留、哪些设备需要更换、哪些功能需要升级，并通过新的控制系统和通信网络重新建立稳定的数据采集与控制体系。

因此，设备选型与系统设计实际上是自动化改造项目最重要的两个环节，前者解决“使用什么设备”的问题，后者解决“这些设备如何组合和协同工作”的问题。

二、 自动化改造前首先要进行现场调查

设备选型不能脱离现场。正式进行系统设计之前，应对原水电站进行详细的技术调查，建立完整的设备和信号清单。

1. 调查原有控制系统

需要确认原有PLC、LCU、RTU、工控机、服务器、交换机、通信管理机等设备的品牌、型号、数量、使用年限以及运行状态，同时了解原系统程序和组态软件是否可以继续使用。

2. 调查现场仪表和执行机构

现场需要重点检查温度、压力、液位、流量、转速、振动等传感器，以及电动阀、液压阀、接触器、继电器、断路器等执行设备。

如果现场仪表本身已经老化或精度无法满足要求，仅仅更换PLC并不能真正解决自动化系统问题。

3. 调查原有I/O点

应逐项统计DI、DO、AI、AO以及通信点，并核对现场实际信号与原设计图纸是否一致。老旧电站经常存在“图纸与现场不一致”的情况，因此必须进行现场核点。

4. 调查通信接口

需要了解励磁系统、调速系统、保护装置、电能表、智能仪表等设备目前采用的通信协议，例如Modbus RTU、Modbus TCP、IEC 61850等，为后续通信架构设计提供依据。

三、 根据改造目标确定系统总体架构

完成现场调查后，应先确定总体系统架构，再进行具体设备选型，而不是先确定PLC品牌，再围绕PLC进行系统设计。

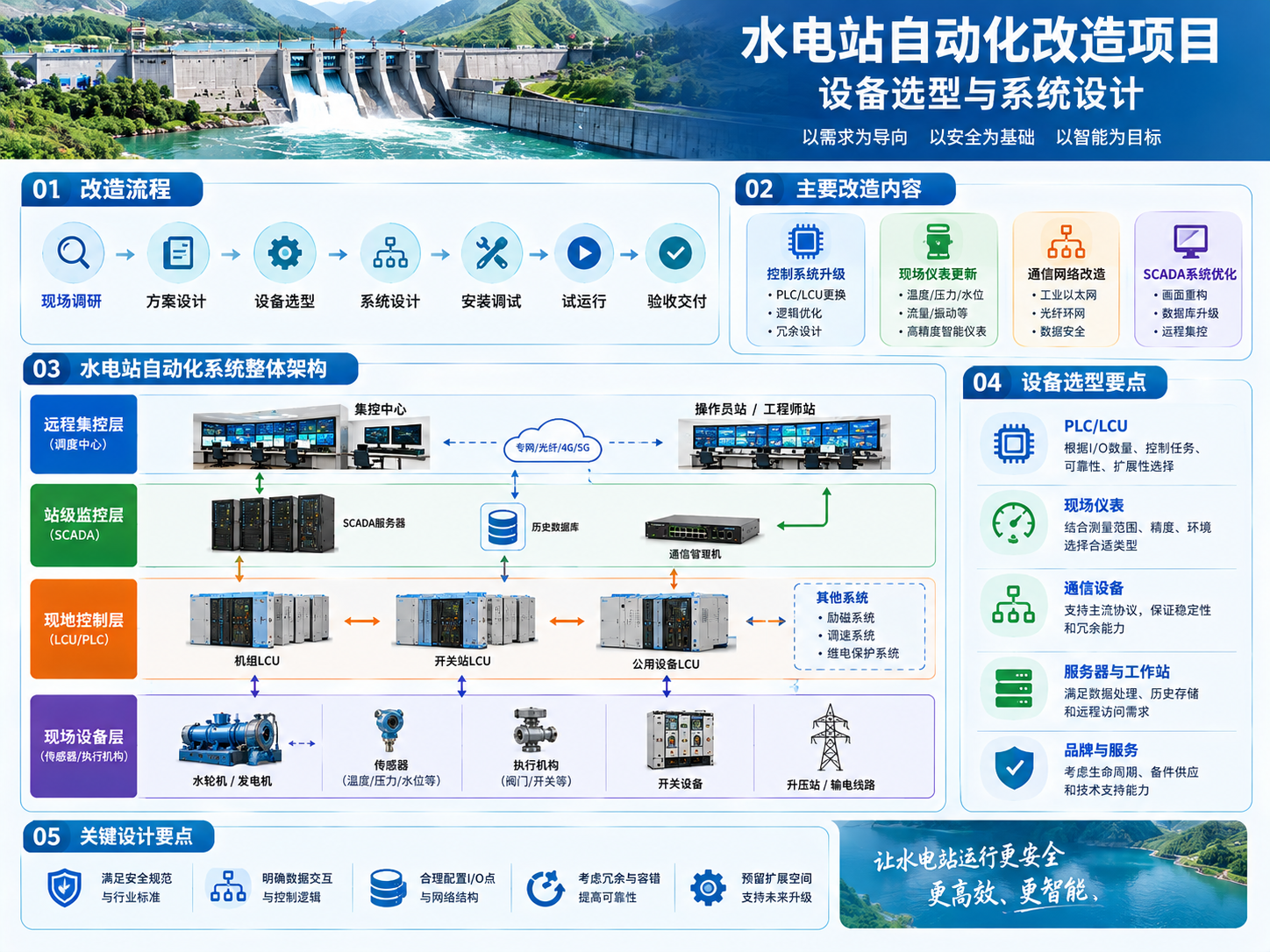

典型的水电站自动化系统可以按照“现场设备层—现地控制层—站级监控层—调度及远程管理层”进行设计。

现场设备层主要包括传感器、变送器、智能仪表、断路器及执行机构；现地控制层主要包括机组LCU、开关站LCU、公用设备LCU等；站级监控层包括SCADA服务器、操作员站、工程师站和网络设备；上层则可以根据电站运行模式接入集控中心或调度系统。

对于老旧电站改造，还需要重点考虑新旧系统之间的过渡方式，避免一次性切换造成停机时间过长或者影响电站正常发电。

四、 PLC和LCU如何进行设备选型

1. 根据I/O数量选择CPU和模块

PLC选型首先要满足当前I/O需求，同时预留合理的扩展空间。除了DI、DO、AI、AO数量，还需要考虑高速计数、脉冲信号、通信接口以及特殊功能模块。

2. 根据控制任务确定CPU性能

不同控制任务对CPU处理能力的要求不同。机组LCU涉及大量顺序控制、联锁逻辑和通信任务，应充分考虑程序规模、扫描周期、通信负载以及未来功能扩展。

3. 考虑冗余需求

对于重要水电站，可以根据可靠性要求考虑CPU冗余、电源冗余、通信冗余以及网络冗余。对于一般小型电站，则可以根据项目投资和运行要求采用经济合理的配置。

4. 考虑品牌和备件供应能力

设备选型不能只看采购价格，还要考虑产品生命周期、售后服务、备品备件供应、编程维护便利性以及技术人员的使用熟悉程度。

五、 现场仪表如何进行选型

现场仪表直接决定自动化系统能够获得的数据质量，因此仪表选型同样非常重要。

1. 温度测量

根据测量对象可以选择热电阻、热电偶或其他温度传感器。发电机轴承、定子以及油系统等测点应结合测量范围、安装方式和环境条件选择。

2. 压力测量

技术供水、调速器油压、冷却水压力等参数通常采用压力变送器进行测量，应根据介质、压力范围、精度等级和安装条件确定具体型号。

3. 水位和流量测量

上游水位、下游水位、尾水位以及流量等参数，需要根据现场水工条件选择压力式、雷达、超声波或其他测量方式。

4. 信号类型统一

项目设计时应尽量统一模拟量、开关量和通信接口标准，例如合理采用4～20mA、24VDC开关量以及标准工业通信协议，从而降低系统集成难度。

六、 励磁、调速和保护设备如何纳入改造方案

机组自动化改造不能只关注LCU和SCADA，还必须考虑励磁系统、调速系统以及继电保护系统之间的接口关系。

励磁系统主要承担发电机电压和无功相关调节，调速系统负责转速和有功功率调节，继电保护系统负责电气故障检测和保护动作，LCU则负责机组启停、顺序控制和系统协调。

改造过程中需要明确这些系统之间的数据交互方式。例如保护动作、设备状态、电气量可以通过硬接点或通信方式进入LCU和SCADA；励磁和调速设备则需要提供运行状态、故障信息以及必要的控制接口。

对于关键保护动作，应保持保护系统自身的独立性，不能为了实现监控数据交互而将核心保护功能完全依赖于普通通信网络。

七、 SCADA系统如何进行设计

SCADA是改造后的站级监控核心，需要根据电站规模和运行管理要求配置服务器、操作员站、工程师站、数据库以及网络设备。

1. 监控画面设计

应按照运行人员实际操作习惯设计主接线图、机组监控画面、辅助系统画面、开关站画面、报警画面以及趋势曲线等。

2. 历史数据库

重要运行参数应进入历史数据库，包括电压、电流、功率、水位、温度、压力、转速等，为运行分析和故障诊断提供数据。

3. 报警系统

报警应进行合理分级，避免所有异常都采用同一种报警等级，影响运行人员快速识别重大故障。

4. SOE事件记录

重要开关量和保护动作应进行SOE记录，并结合GPS或北斗统一对时，为事故分析提供准确的时间顺序。

八、 通信网络如何进行设计

自动化改造项目中，通信网络往往决定不同设备之间能否可靠协同运行。

网络设计需要明确控制层、监控层以及智能设备之间的数据流向，并根据可靠性要求选择星型、环网、双网等网络结构。

对于重要设备，可以采用工业以太网交换机和光纤通信。对于距离较远、现场电磁环境复杂的区域，光纤通常具有更好的抗干扰能力。

同时需要建立完整的通信点表，明确设备名称、通信地址、协议、数据类型、数据方向以及异常处理方式，避免项目实施过程中出现大量通信调试问题。

九、 新旧系统改造如何避免影响电站运行

老旧水电站改造最大的难点之一，是不能因为系统升级而长时间影响电站正常发电。

1. 分阶段实施

可以按照机组、辅助系统、开关站以及站级监控系统进行分阶段改造，降低一次性切换风险。

2. 保留必要的原系统功能

对于暂时无法更换或者仍然可靠运行的设备，可以通过通信接口、硬接点或协议转换方式接入新系统，实现新旧系统并行运行。

3. 提前进行程序和画面测试

PLC程序、SCADA组态、通信配置以及联锁逻辑应尽可能在现场安装前完成测试，减少现场停机调试时间。

4. 做好回退方案

重要系统切换前应制定回退方案。当新系统出现无法预期的问题时，可以快速恢复原运行方式，降低改造风险。

十、 设备选型不能只看价格

自动化改造属于长期运行项目，设备采购成本只是项目总成本的一部分。如果为了降低初期投资而选择性能不足、扩展能力有限或者生命周期较短的设备，后期可能产生更高的维护成本。

设备选型应该综合考虑可靠性、技术参数、通信能力、环境适应性、扩展能力、备件供应、售后服务以及维护人员的技术能力。

尤其是PLC、LCU、工业交换机、服务器、通信管理机以及关键测量设备，应从整个系统生命周期角度进行评价，而不是简单比较采购报价。

十一、 水电站自动化改造项目的完整实施流程

一个完整的自动化改造项目通常可以按照以下流程推进：

现场调研 → 原系统资料整理 → I/O点表核对 → 改造需求分析 → 系统架构设计 → 设备选型 → 控制柜设计 → 网络设计 → PLC程序设计 → SCADA组态 → 工厂测试 → 现场安装 → 单体调试 → 联动调试 → 试运行 → 系统验收。

其中，现场调研、系统设计和工厂测试是降低现场实施风险的关键环节。特别是FAT测试，可以提前发现PLC程序、通信配置、画面逻辑以及联锁关系中的问题，减少现场调试时间。

十二、 总结

水电站自动化改造不是简单地更换几台PLC或升级一套监控软件，而是对原有控制系统、现场仪表、机组控制、通信网络和站级监控体系进行重新梳理和优化。

设备选型应建立在现场调查和系统架构设计基础上，根据I/O数量、控制任务、可靠性要求、通信接口以及未来扩展需求选择PLC、LCU、仪表、交换机、服务器等设备。

系统设计则需要重点解决机组控制、开关站控制、励磁系统、调速系统、继电保护和SCADA之间的数据交互与功能协同。

最终形成一套水电站自动化改造方案时，应同时考虑技术先进性、运行可靠性、改造风险和生命周期成本，使系统不仅能够解决当前老旧设备的问题，还能够为后续无人值守、远程集控和智慧化运维留下扩展空间。

```
