一体化 LCU 控制屏

一、 一体化 LCU 控制屏的介绍

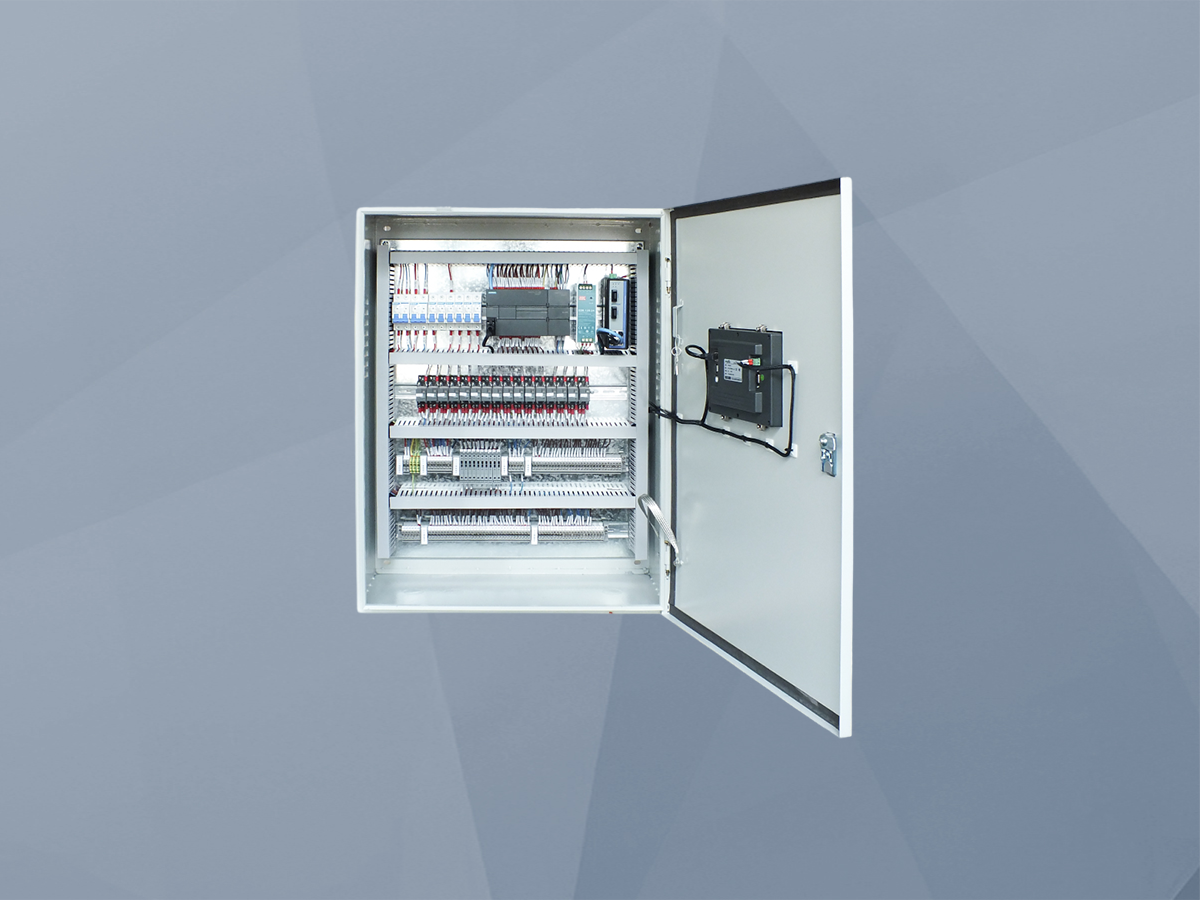

一体化 LCU 控制屏是现地控制单元（Local Control Unit）的集成化硬件载体，专为水电站、泵站、水利工程及工业自动化场景设计。它将传统分散的PLC控制器、人机界面（HMI）、输入输出模块、通信接口、电源系统及保护组件高度集成于一个标准化屏柜内，形成功能完备的现地控制节点。该屏柜采用模块化、开放式架构，支持灵活扩展与定制，能够适应从小型泵站到大型水电站的不同规模项目需求。一体化设计不仅减少了现场布线复杂度与安装空间，还提升了系统的整体可靠性、维护便利性与环境适应性，是构建“无人值班、少人值守”现代化自动化系统的核心基础设备。

二、 一体化 LCU 控制屏的作用

作为工业现场的“现地指挥官”，一体化 LCU 控制屏承担着承上启下的关键枢纽作用。在纵向层面，它向上通过标准通信协议（如IEC 61850、Modbus TCP、IEC 60870-5-104）与厂站级监控系统（SCADA）或调度中心进行数据交互，接收控制指令并上传实时运行数据，是实现集中监控与远程管理的数据源与控制执行端。在横向层面，它向下直接连接并控制现场的各种设备，如水轮机、发电机、水泵、阀门、断路器等，执行具体的控制逻辑与保护功能。

其核心作用体现在三个方面：一是实现生产过程的分散控制，即使在与上级系统通信中断时，也能依靠内置的PLC程序独立保障所辖设备的安全、有序运行，提高了系统的可用性与安全性。二是简化了现场运维，通过集成化的触摸屏界面，运行人员可在设备旁直观地进行状态监视、参数设置、手动操作与故障诊断，极大提升了检修调试效率。三是为智能化升级奠定基础，一体化的设计便于集成更高级的智能传感、边缘计算与网络安全模块，支持向预测性维护、能效优化等智慧化应用演进。

三、 一体化 LCU 控制屏的核心功能

1. 数据采集与综合处理

一体化 LCU 控制屏具备强大的实时数据采集能力，通过丰富的模拟量输入（AI）、开关量输入（DI）、温度量（RTD）及脉冲量接口，持续采集电压、电流、功率、频率、水位、流量、压力、温度、设备开合状态、电能计量等全方位参数。采集到的原始数据经过滤波、标度变换、越限判断等处理后，存入本地实时数据库，并同步上传至上级系统，为监控、报警、历史分析及高级应用提供准确、及时的数据基础。

2. 智能控制与顺序调节

屏内核心的PLC可编程控制器，执行用户根据工艺要求编写的控制逻辑程序。这包括复杂的顺序控制功能，如水电机组的自动开机、同期并网、负荷调节、正常停机与事故停机流程；泵站泵组的启停控制、流量平衡与轮换运行；闸门的升降联动控制等。系统支持自动、手动、远程三种控制模式的无扰切换，确保在任何工况下都能实现对设备的精确、可靠控制。

3. 安全监视、保护与报警

一体化 LCU 控制屏集成了完善的安全防护体系。它持续监视所有接入设备的运行状态与参数，一旦检测到越限、梯度越限、状态异常或故障信号（如过速、过温、轴承磨损、剪断销断裂、电气保护动作），立即启动多级报警机制，包括屏上声光报警、触摸屏弹窗提示，并生成带毫秒级时间戳的事件顺序记录（SOE）上传。同时，PLC执行独立的保护逻辑，可直接驱动输出继电器，实现事故停机、紧急关闭阀门等保护动作，防止事故扩大，保障人身与设备安全。

4. 高效人机交互与通信管理

配备高分辨率彩色触摸屏作为主要人机界面，以图形化方式动态显示主接线图、工艺流程图、实时数据列表、趋势曲线、报警信息及操作菜单。提供直观的一键式操作按钮与参数设置界面。在通信方面，屏柜集成了工业以太网交换机、RS485/232串口服务器、光纤接口等，支持与微机保护装置、励磁系统、调速器、智能仪表、多功能电表等现场智能设备进行可靠通信，并作为通信网关汇总数据，通过单点或多点方式与上级网络连接。

5. 系统自诊断与冗余可靠性设计

为提高系统可用性，一体化 LCU 控制屏具备在线自诊断功能，可监测PLC模块、电源模块、通信链路等关键硬件的运行状态，发现故障时自动报警并提示具体故障点，部分高级型号支持关键模块的热备冗余，实现无扰切换。电源系统通常采用双路交流输入加UPS不间断电源或直流后备的配置，确保在厂用电波动或短时断电情况下控制系统持续稳定运行。

四、 一体化 LCU 控制屏的典型应用场景

1. 水电站自动化系统

在水电站中，一体化 LCU 控制屏根据监控对象分为机组LCU、公用LCU和开关站LCU。机组LCU屏专用于单台水轮发电机组及其辅助系统（技术供水、调速、励磁、制动）的全面监控与保护，完成从开机、同期、带负荷到停机的全过程自动化。公用LCU屏负责管理全厂公用系统，如厂用电备自投、渗漏排水、检修排水、压缩空气、油处理等系统的控制。开关站LCU屏则用于监控主变压器、断路器、隔离开关、接地刀闸等高压配电设备的状态与控制。

2. 泵站与灌区自动化

在大型泵站、排水泵站及农业灌区，一体化 LCU 控制屏作为泵站自动化系统的现地核心，实现对水泵电机、进出水阀门、清污机、真空破坏阀等设备的集中监控。它可以根据前池水位、管道压力、流量设定等参数，自动调节泵组运行台数与转速，实现恒压供水、优化排涝，并具备完善的泵保护功能（如干转保护、振动保护）。在灌区，还可用于渠系闸门的远程自动控制，实现水量的精准调度与分配。

3. 水利枢纽与闸门控制

对于水库、大坝、船闸等水利枢纽工程，专门设计的闸门LCU控制屏用于控制弧形闸门、平板闸门、人字门等各类闸门的启闭操作。它集成开度传感器、荷重传感器、限位开关等，实时监测闸门位置与状态，按照调度指令或联动逻辑（如根据水库水位自动调节泄流量）精确控制闸门开度，在防洪、蓄水、灌溉、航运等方面发挥关键作用。

4. 市政水务与环保工程

在城市供水管网中的加压泵站、水厂送水泵房，以及污水处理厂的进水泵房、曝气池、沉淀池、污泥处理车间，一体化 LCU 控制屏广泛应用于流程监控。它确保供水压力稳定、水质达标，并实现污水处理各工艺环节的自动联动控制，优化加药量、曝气量，降低能耗，保障出水水质符合环保要求，助力智慧水务建设。

5. 工业流程自动化

超越水电水利领域，一体化 LCU 控制屏的可靠性与灵活性使其同样适用于化工、冶金、造纸、制药等流程工业。它可用于控制生产线上的反应釜、风机、传送带、包装机械等设备，执行复杂的顺序控制、联锁保护与工艺参数调节，提升生产自动化水平、产品质量与安全性。
