小水电并网控制终端

装置应用于小水电电站,实现水轮机组发电信息的采集、控制,同时具备边缘计算能力。交流电气量接入并网点的PT、CT,具备测控功能;对下通信接口可接入保护装置、环境检测仪、电度表等其他智能设备;对上通讯具备多种通信协议,可上送水轮机组电压、电流、有功功率、无功功率和发电量等信息至本地的监控主站或上一级调度中心,同时可接受主站的遥控分合闸、遥调等命令,直接对发电机进行远程遥调、启停等操作;此外,装置可部署定制化的调节优化策略,对发电机励磁进行控制。

一、 应用场景

西南地区拥有丰富的水资源,是中国小水电资源丰富的地区之一。在国家政策的正确引导下,由于小水电工程建设开发自身的优越条件、投资收益的可靠性、资源稀缺性等有利因素,促成了小水电在一定历史时期内规模化的开发和利用。作为国际上公认的清洁可再生能源,小水电因其规模小、投资少、见效快、无污染、有效的推动遵义地区经济建设,集群化、规模化的小电入网作为对大电源发电的一种有益。2022年南方能源监管局发布的两个细则对水电的运行管理提出了更精细化的要求,将小水电纳入电网公司的运行管理迫在眉睫。但小水电发电受季节与天气影响极其明显,在丰水期满发,而在干旱季节,少发甚至停发,规模化小水电并网带来了电网线路潮流倒送、电压越限与节点电压波动等供电质量问题,同时接入配电网的小水电未能纳入调度监管,难以实现有效的协调与管理。

我司研制的小水电并网控制终端:支持RS485/RS232等多通讯规约自适应、高精度数据采集、海量数据存储分析、远程分合闸控制等功能。终端与小水电站进行通讯,并将小水电及区域网荷数据上送至调度主站,同时可对小水电的并网和出力进行控制。解决规模化小水电并网带来的电网线路潮流倒送、电压越限与节点电压波动等供电质量问题,以及现有调控方法难以实现规模化小水电系统的有效协调与管理等问题。同时又能为小水电接入电网进行管控减少成本,具有广阔的应用价值和推广前景。

装置应用于小水电电站,实现水轮机组发电信息的采集、控制,同时具备边缘计算能力。交流电气量接入并网点的PT、CT,具备测控功能;对下通信接口可接入保护装置、环境检测仪、电度表等其他智能设备;对上通讯具备多种通信协议,可上送水轮机组电压、电流、有功功率、无功功率和发电量等信息至本地的监控主站或上一级调度中心,同时可接受主站的遥控分合闸、遥调等命令,直接对发电机进行远程遥调、启停等操作;此外,装置可部署定制化的调节优化策略,对发电机励磁进行控制。

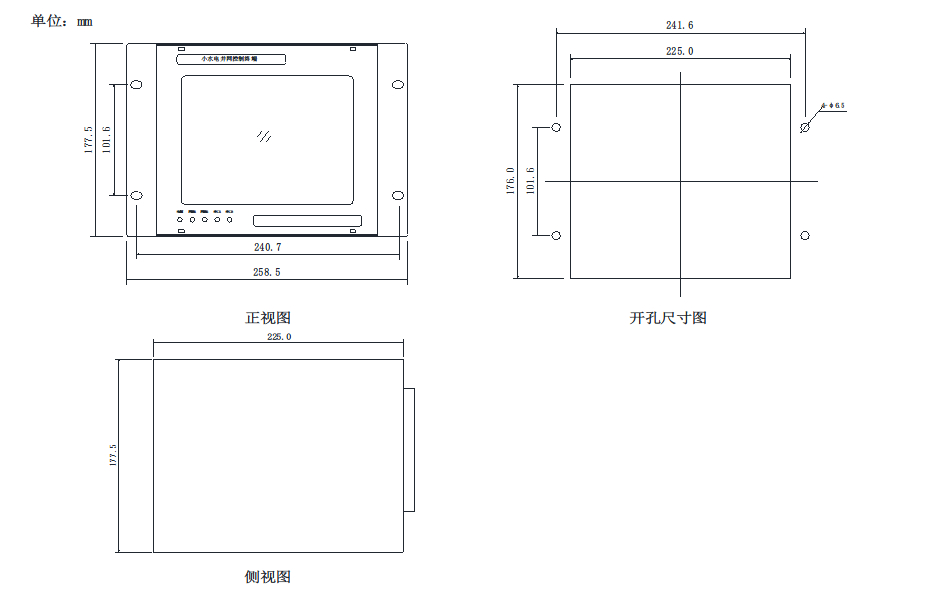

二、 装置尺寸

小水电并网控制终端



三、 技术参数

辅助工作电源:电源输入 AC/DC176~400V,频率 50Hz,±5Hz,功耗 正常运行≤5W

电流输入 (四组):额定值In 5A(1A),测量范围 0.01In~1.2In,测量误差 ≤0.2%,功耗 不大于0.5VA

电压输入 (四组):额定值Un 100V/220V/400V,测量范围 0.1Un~1.2Un,测量误差 ≤0.2%,功耗 不大于0.5VA

其他测量精度:频率 ±0.03Hz,功率因数 ±0.5%,有功功率/无功功率 ±0.5%

通讯接口:通讯接口 2路以太网、2路232接口, 4路RS485接口,隔离类型 光电隔离,波特率 RS485: 2400bps~19200bps,以太网:10M/100M自适应,通讯规约 Modbus/IEC 60870-5-103/104/MQTT等



四、 测量、控制功能

电气量测量功能包括站内设备的电压、电流、频率、功率等遥测数据;非电量测量功能包括站内设备的运行状态、位置、挡位等遥信数据。

装置可根据现场水轮机组数量配置交流才样板,具备最多4组水轮机遥测信息接入(4组电压、4组电流及功率)。

1. 交流遥测

采集三相电压(Ua、Ub、Uc),三相电流(Ia、Ib、Ic)。

实现三相电压(Ua、Ub、Uc)、线电压(Uab、Ubc、Uca),三相电流(Ia、Ib、Ic)、,有功功率(P)、总无功功率(Q)、总视在功率(S)、总的功率因数(COS)等数据的测量。

2. 遥调

可通过通信方式(串口/网口)对发电机励磁装置进行控制。



五、 通信功能

1. 通信接口

2路常规以太网通讯接口;

6路RS485接口。

2. 通信规约

对下支持:Modbus、DLT645、IEC103、MQTT等;

对上支持:IEC101、IEC104、Modbus、MQTT等。



六、 装置端子定义及柜体尺寸

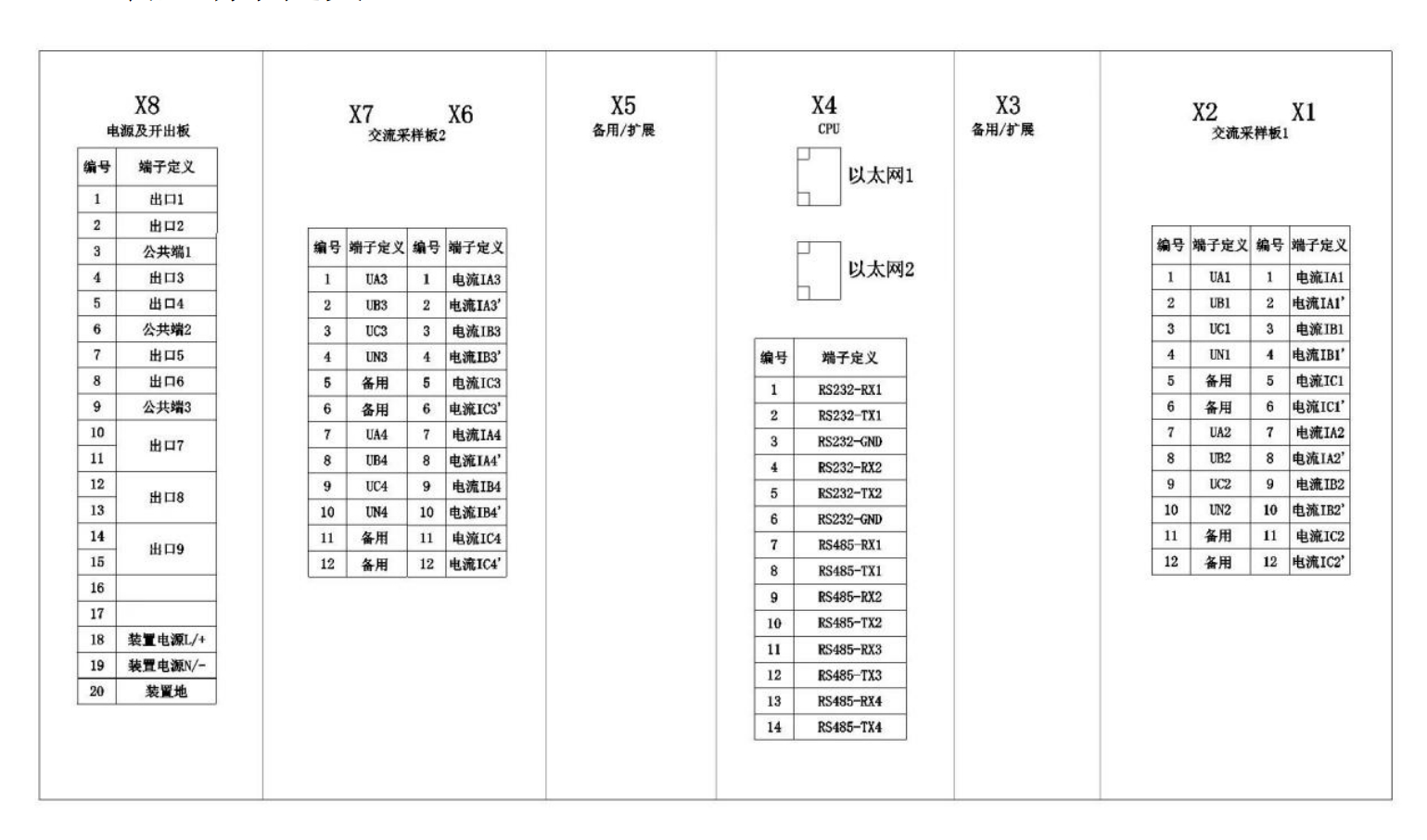

1. 装置端子定义

小水电并网控制终端

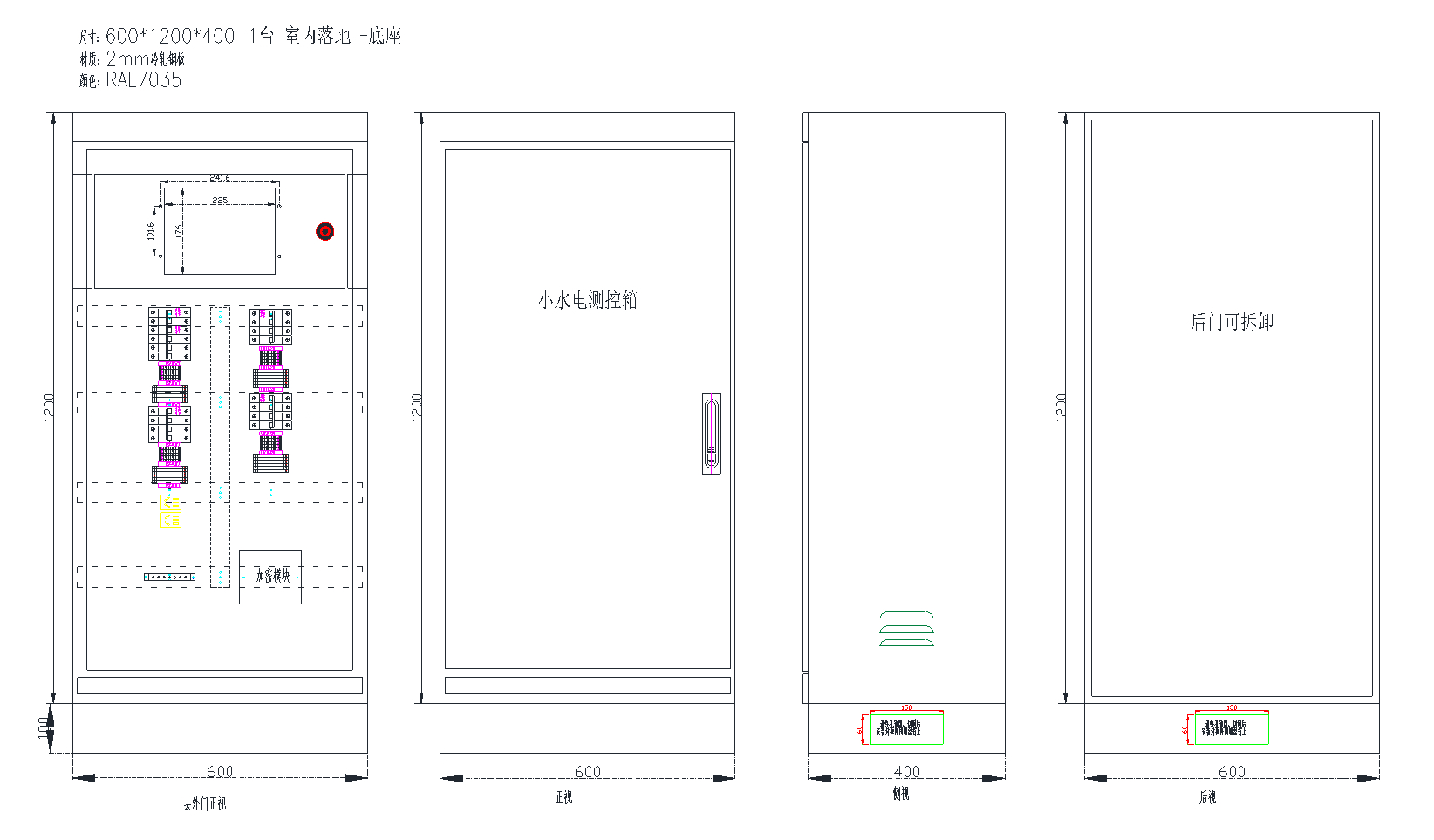

2. 柜体尺寸

R6001200400 1台室内落地+底座RAL7035

小水电并网控制终端

七、 应用场景

目前35kV水电站自动化程度较高,本地已配置后台监控系统,对并网点及发电机组进行数据采集和控制,因此可通过本地监控系统或通讯管理机进行数据转发。10kV水电站自动化程度较低,一般未配置后台监控系统,且并网点开关一般采用非智能柱上断路器或刀闸,因此并网数据无法采集和控制。发电机组均配置了励磁调节装置,可以对发电机进行励磁或调速控制,且具备通讯接口,满足项目需求。

装置应用场景据此分为3类:现场具备后台监控系统、现场无监控系统但励磁系统调节装置可以通讯控制、现场无监控系统且励磁系统调节装置也不可通讯。

1. 具备后台监控系统

小水电并网控制终端

对于配备了后台监控系统的小水电站,通过通讯管理机或后台监控主机将电站信息转发到小水电控制终端,并经过加密模块将数据加密后,通过4G/104协议传输至调度OCS或边缘集群系统。

2. 无后台励磁可通讯

小水电并网控制终端

对于未配备后台监控系统的小水电站,小水电并网控制终端和发电机组励磁调节装置直接通讯,进行数据采集和控制,并经过加密模块将数据加密后,通过4G/104协议传输至调度OCS或边缘集群系统。

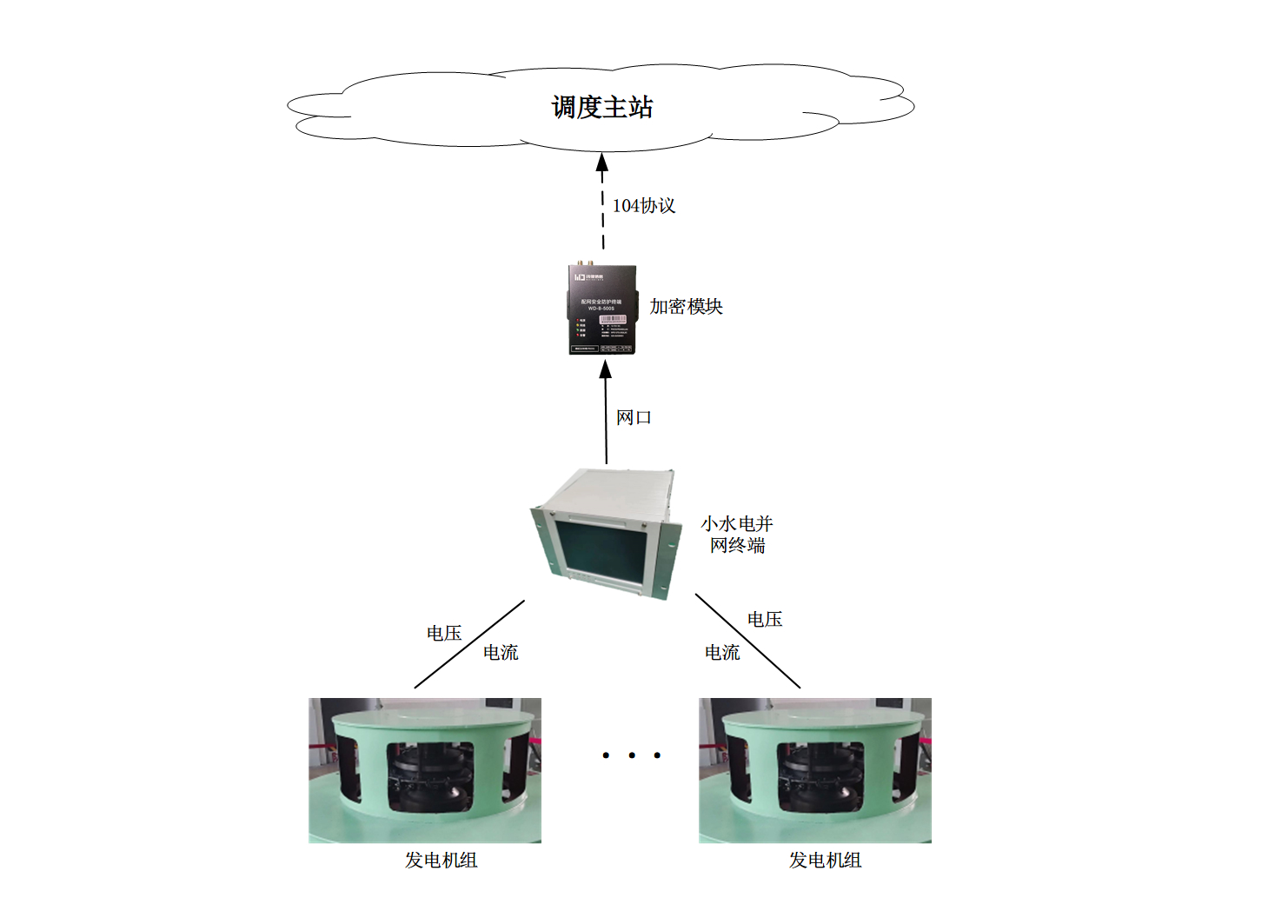

3. 无后台且励磁不可通讯

小水电并网控制终端

小水电并网终端通过电缆直接与发电机组电压电流端子连接,采集发电机组电压、电流数据,并经过加密模块将数据加密后,通过4G以104协议传输至调度OCS或边缘集群系统。



八、 配置工具

采用公司统一的软、硬件平台,系统稳定,升级扩展能力强。采用arm-linux操作系统,系统配置灵活。配置工具美观适用,高效实现了信息监控、配置工具、操作系统兼容等功能。

1. 网络配置

2. 串口配置

3. 接入配置

4. 转发配置

技术参数

参数类别参数项规格 / 典型值
系统组成适用对象小水电站并网监测与控制终端
主要功能并网状态监测、功率与频率监测、调度数据上送与远程控制(按调度要求)
系统架构总体结构控制层(PLC / 控制器)+ 现层 IO 与通信接口 + 上位监控(按方案配置)
控制单元PLC 配置CPU 冗余可选,电源模块、通信模块按工艺要求配置;IO 点数按测点清单确定
IO 配置信号类型开关量输入 / 输出、模拟量输入(4-20mA / 0-10V)、模拟量输出、热电阻 / 热电偶按需配置
通信接口现场总线RS485 / Modbus RTU、以太网 Modbus TCP / OPC UA 等,按接入设备确定
上联以太网接入上位系统 / 云平台,无线(4G/5G)按需选配
软件功能控制逻辑顺序控制、联锁保护、自动调节、事件记录与报警管理
人机界面柜面触摸屏(按需)与上位机组态画面,支持远程访问(按安全要求配置)
电源供电AC 220V 市电输入,柜内配置隔离变压器 / 开关电源,24VDC 控制(典型)
环境条件工作环境户内柜体安装,环境温度与防护等级满足柜型要求;户外箱体按项目环境选型

注:以上为控制柜 / 控制系统的典型配置与通用指标,PLC 或控制器品牌、IO 点数、通信方式按项目工艺要求确定,实际供货以项目技术协议与制造图纸为准。

安装尺寸与部署说明

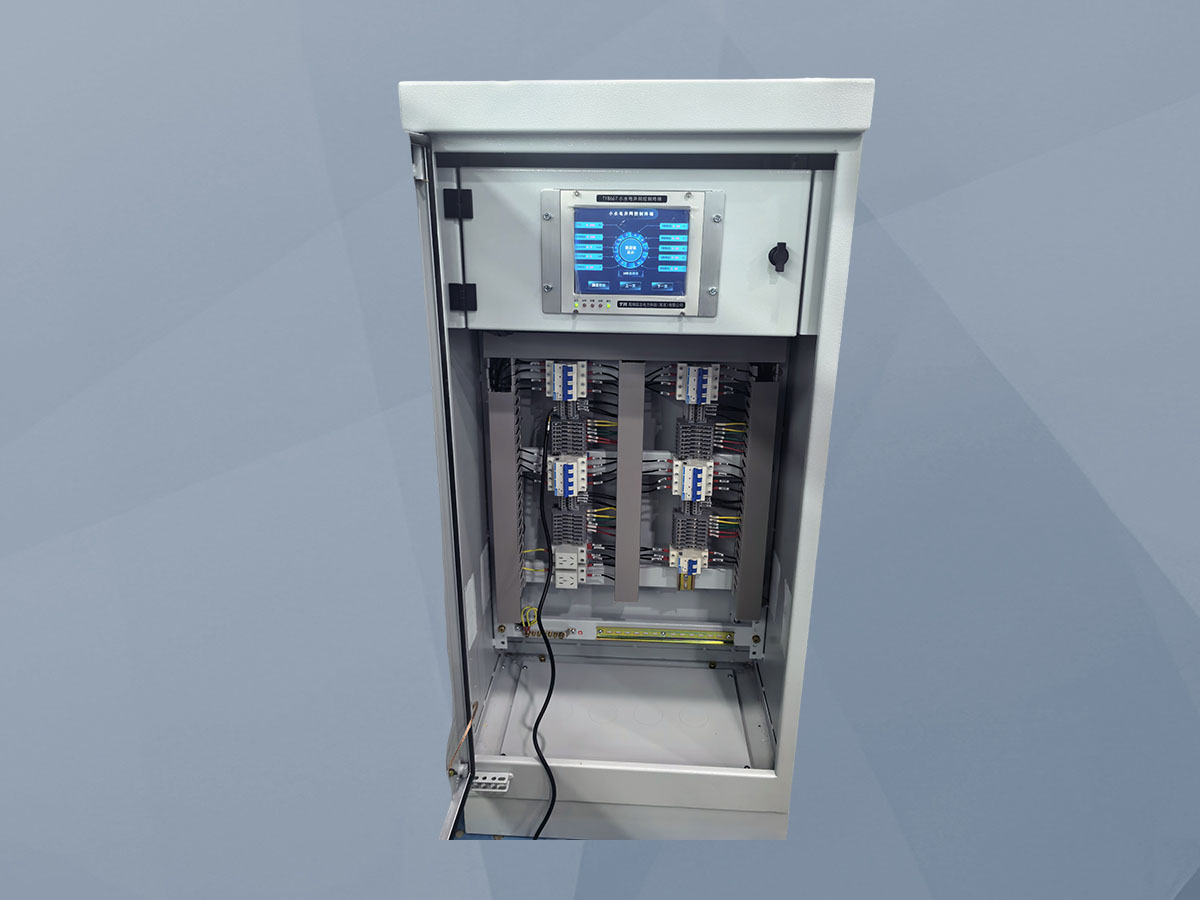

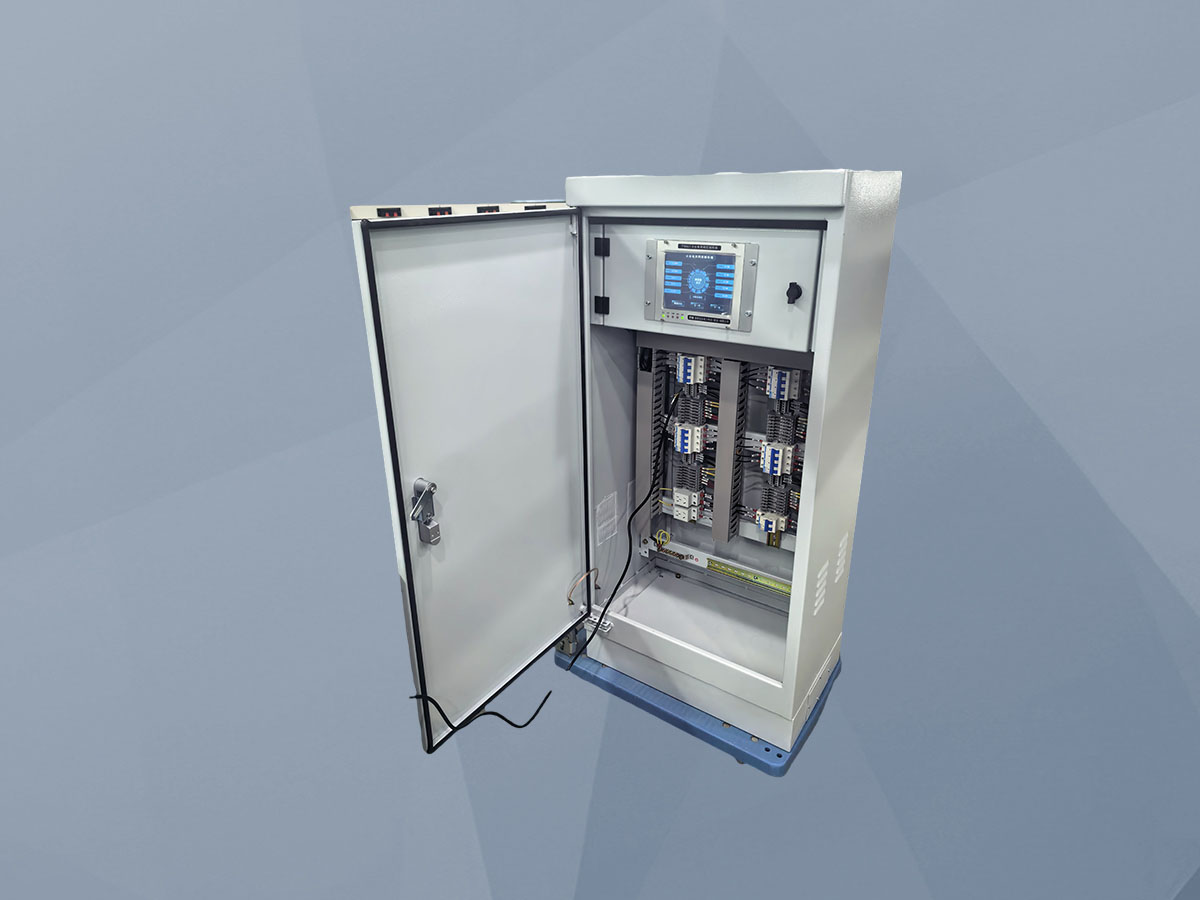

小水电并网控制终端 为落地式成套控制柜,柜内 PLC / 控制器、继电器回路、电源模块与端子排分区布置,强弱电分层走线,柜面人机界面与指示元件按工程方案配置,柜内预留扩展空间。

部件 / 设备外形尺寸 高×宽×深安装方式备注
柜体2200mm × 800mm × 600mm(典型,可定制)落地安装于基础槽钢,前后开门尺寸与柜型以制造图纸为准
PLC / 控制器按配置(导轨 / 机架安装)柜内安装品牌与型号按订货
端子排与继电器回路柜内分区布置走线槽固定强弱电分区、分层走线
人机界面柜面安装(按方案)面板开孔固定触摸屏 / 按钮按方案配置

安装要点:柜体落地安装于基础槽钢,柜体与接地网可靠连接;柜内 220V 回路与 24V 及以下回路分槽走线;外部电缆接入后按图核对端子并做好标识与封堵。

调试提示:上电前完成电源回路绝缘与接地检查;PLC 程序与点表按设计文件核对后再进行联动调试。

注:外形与安装尺寸随型号与配置存在差异,以随机说明书《机箱外型尺寸图》《开孔尺寸图》及制造图纸为准。

小水电并网控制终端应用组网图

组网说明:小水电并网控制终端 按上图典型方式接入系统,实现数据采集、远程监控与控制联动;实线为电气回路 / 信号,虚线为通信链路。图中为典型组网方式,实际接入方式、接口数量与通信规约按项目技术协议确定。
