励磁保护装置

微机励磁调节器

应用场景:水电站、火力发电厂、抽水蓄能电站、新能源发电场等发电机组的励磁控制系统。

主要功能:自动电压调节、无功功率控制、励磁电流限制、电力系统稳定器、故障录波与诊断。

主要作用:维持发电机端电压恒定,调节无功功率输出,增强电力系统动态稳定性,保护发电机及励磁系统安全。

一、 微机励磁调节器的介绍

微机励磁调节器是一种基于微处理器和数字信号处理技术的发电机励磁系统核心控制装置。它取代了传统的模拟式励磁调节器,通过高速运算和先进控制算法,实现对发电机励磁电流的精确、快速调节。该设备通常由高性能CPU、模拟量及开关量输入输出模块、人机交互界面和通信接口等硬件构成,并运行专用的控制与保护软件。其设计遵循电力系统自动化标准,具备模块化、智能化特点,能够适应各种电站环境和运行模式。微机励磁调节器通过实时采集发电机端电压、电流、频率、有功功率、无功功率等运行参数,经过内部运算后输出控制信号至可控硅整流柜,从而改变发电机转子励磁电流,最终达到调节机端电压和系统无功功率的目的。它的应用标志着励磁控制从模拟时代进入数字时代,在精度、可靠性、功能扩展和维护便利性方面实现了质的飞跃。

现代微机励磁调节器集成了多种辅助功能,如数据记录、事件顺序记录、故障录波、远程通信和高级诊断等。它支持多种调节模式,包括自动电压调节模式、恒无功功率模式、恒功率因数模式等,并能根据电网调度指令或本地设定进行平滑切换。其软件平台允许进行在线参数整定和逻辑修改,极大地提高了系统的灵活性和适应性。作为智慧水电、智慧能源体系中的关键智能终端,微机励磁调节器是实现发电机及电站群协调优化控制、支撑智能电网稳定运行的重要基础设备。



二、 微机励磁调节器的作用

维持发电机端电压稳定是微机励磁调节器最基本和核心的作用。电力系统负荷时刻波动,会导致发电机电压发生变化。调节器通过快速调整励磁电流,抵消这种波动,将机端电压维持在设定值附近,从而保证电能质量,满足用户设备对电压稳定的要求,避免电压过高或过低对发电机组本身及电网中其他设备造成损害。

合理分配与控制系统的无功功率是另一项关键作用。发电机是电力系统主要的无功电源。微机励磁调节器通过控制发电机的励磁状态,可以灵活调节其发出的无功功率大小,从而改善电网的电压水平、优化潮流分布、减少网络损耗,并提高系统的功率因数。这对于维持区域电网电压稳定、支撑远距离输电至关重要。

显著增强电力系统的静态和动态稳定性。当系统发生短路等大扰动时,强励磁能力可以快速提供顶值电压,支撑发电机内电势,防止机组因失磁而失去同步。其内置的电力系统稳定器功能,通过引入附加反馈信号抑制低频振荡,有效提高了系统的阻尼特性,保障了大电网在扰动后的快速恢复和长期稳定运行。

提供全面的励磁系统保护与限制功能。调节器持续监测发电机和励磁系统的运行状态,实施如过励磁电流限制、欠励磁限制、伏赫兹限制、定子电流限制等,防止设备因过载、过热或异常运行工况而损坏。同时,它还能实现快速灭磁、转子接地保护等,构成了发电机主保护之外的重要补充,全方位保障发电机组的安全。

作为电站自动化系统的智能节点。微机励磁调节器具备丰富的通信接口,可轻松接入电站计算机监控系统或远方调度中心,实现远程监控、参数设定、数据上传和高级应用功能。它为电站实现“无人值班、少人值守”以及参与电网的自动发电控制、自动电压控制提供了可靠的技术支撑。



三、 微机励磁调节器的核心功能

1. 自动电压调节

这是调节器的基本功能。通过比例-积分-微分或其改进型控制算法,将发电机端电压的实际测量值与设定值进行比较,计算出所需的励磁控制量,驱动功率单元执行,实现电压的无差调节。该功能响应速度快、调节精度高,能有效抑制因负荷变化引起的电压波动。

2. 无功功率与功率因数控制

除了电压控制模式,调节器可切换至恒无功或恒功率因数运行模式。在此模式下,它以发电机的无功功率或功率因数为被控量,自动调节励磁以维持其设定值。这便于电站根据调度要求或优化目标,精确控制发电机的无功出力,参与电网的电压无功优化管理。

3. 完善的励磁限制与保护

为确保发电机和励磁系统在各种工况下的安全,调节器内置多重限制保护功能。包括:过励磁电流瞬时和反时限限制,防止转子过热;欠励磁限制,防止发电机进相运行深度过大导致失稳;定子电流过载限制;伏赫兹限制,防止发电机及主变在低频运行时磁路饱和;以及强励顶值电压和时间的限制。这些限制功能通常具有优先权,在异常工况时自动超越正常调节,将系统拉回安全区。

4. 电力系统稳定器

PSS功能是提高系统阻尼、抑制低频振荡的有效手段。微机励磁调节器通过采集发电机的有功功率、频率或转速等信号,经过特定的相位补偿和增益调整,产生一个附加的励磁控制信号。该信号与电压调节信号叠加,通过调制励磁来提供正阻尼转矩,有效抑制0.2-2.0Hz范围内的系统低频振荡,提升电网的动态稳定性。

5. 故障录波与事件记录

调节器具备强大的数据记录能力。可连续记录关键的模拟量(电压、电流)和状态量,在系统发生故障或扰动时自动触发,保存事件前后数十秒的详细数据波形。同时,所有重要的操作、状态切换、报警和保护动作均以带时标的事件顺序记录形式保存。这些数据为运行人员分析事故原因、评估设备性能提供了第一手资料。

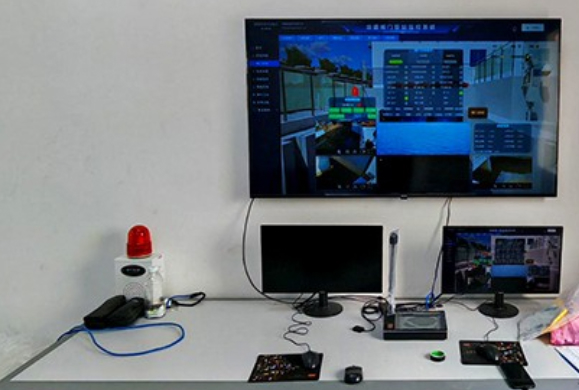

6. 智能通信与远程监控

支持多种标准工业通信协议,如Modbus RTU/TCP、IEC 60870-5-103/104、DNP3.0、PROFIBUS等,可无缝接入电站监控系统。通过通信网络,可实现远程实时数据监视、控制模式切换、参数在线修改、定值组切换、软件升级以及诊断信息上传,极大方便了电站的集中控制和运维管理。

7. 自诊断与冗余配置

具备完善的自检功能,从上电开始对硬件模块、软件进程、电源、信号通道等进行周期性检测,发现异常及时报警。在高可靠性要求的场合,可采用双通道或多通道冗余配置。各通道之间相互独立,实时进行数据同步和逻辑比较,一旦主通道故障,备用通道可实现无扰切换,确保励磁控制不间断,极大提高了系统的可用性。



四、 微机励磁调节器的典型应用场景

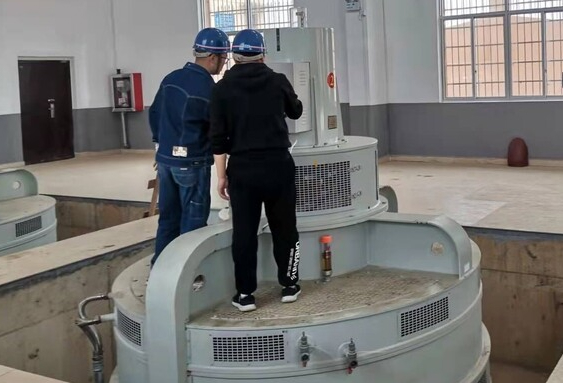

1. 大型水力发电站

水轮发电机组启停频繁、负荷变化迅速,对励磁系统的快速响应能力要求极高。微机励磁调节器凭借其优异的动态性能,能很好地适应水电机组的运行特点。在抽水蓄能电站中,它需要精确控制机组在发电工况和抽水工况下的励磁,实现两种模式下的稳定并网和功率调节,是保障抽蓄电站灵活运行的关键设备。

2. 火力发电厂与核电站

在大型汽轮发电机组中,励磁系统对电网的电压支撑作用至关重要。微机励磁调节器不仅提供精确的电压控制,其强大的PSS功能对于抑制由大型火电、核电基地经长线路送电可能引发的区域间低频振荡问题效果显著。同时,其丰富的限制保护功能有效保障了造价高昂的大型发电机组的安全。

3. 新能源发电场

在风电场和光伏电站中,通常通过并网逆变器或全功率变流器接入电网,其“励磁控制”概念与传统同步机不同。但对于采用双馈异步风机或配置了同步调相机的场站,仍需类似的励磁控制装置。更广泛地说,在新能源汇集站或储能电站中,为增强电网强度,有时会配置同步调相机或静止同步补偿器,其核心控制设备在原理和功能上与微机励磁调节器高度相似,用于提供动态无功支撑。

4. 工业企业自备电厂

钢铁、化工、造纸等大型工业企业常建有自备热电厂。这些电厂既要满足企业内部生产用电的电压质量要求,又常需要与公网并网运行。微机励磁调节器能够灵活设定运行模式,在孤网运行时维持厂内电网电压稳定,在并网运行时根据协议调节无功出力,保障企业供电可靠性和经济性。

5. 船舶电力系统与移动电站

船舶电力系统容量相对较小,负荷冲击大,对电压和频率的稳定性要求苛刻。微机励磁调节器用于船用柴油发电机组,通过快速精确的励磁控制,保证船舶电网在各类负载投切(如大型推进电机、甲板机械)时的电压质量,确保船上精密设备和系统的正常运行。同样,在应急电源车、移动式发电机组中,它也发挥着稳定输出电压的核心作用。

综上所述,微机励磁调节器作为现代发电机组不可或缺的智能控制设备,其应用已贯穿于传统电力与新兴能源领域。随着智能电网和智慧电厂建设的深入,其功能将进一步与广域测量系统、协调控制系统融合,向着更自适应、更协同、更智能的方向发展,持续为电力系统的安全、稳定、高效运行提供坚实保障。

技术参数

参数类别参数项规格 / 典型值
系统组成适用对象同步发电机 / 同步电动机励磁系统的自动调节单元
主要功能恒电压 / 恒励磁电流 / 恒功率因数多模式调节、限制器(过励 / 欠励限制)、PSS 附加控制(选配)、双通道冗余(按型号)
执行标准设计 / 试验标准DL/T 583、DL/T 970 等励磁系统相关技术标准
系统组成整流单元可控硅整流桥(数量按型号),灭磁开关与灭磁电阻(按方案)
调节功能调节方式恒励磁电流 / 恒机端电压 / 恒功率因数等调节方式,切换与限幅可整定
保护功能限制与保护过励限制、欠励限制、失磁 / 失步保护(按型号),保护逻辑按机组要求整定
通信接口通信RS485 / 以太网接入监控系统,规约按方案
环境条件工作环境励磁柜安装于配电室 / 机旁,环境条件满足柜型要求

注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

安装尺寸与组屏说明

微机励磁调节器 为屏装式二次设备,采用标准 19 英寸系列机箱,通过面板固定件嵌入式安装于保护屏屏面或开关柜仪表室面板,装置接线端子集中于装置背面;多台装置同屏并列布置时按屏面布置图排列,屏面保留操作、观察与散热空间。

部件 / 设备外形尺寸 高×宽×深安装方式备注
微机励磁调节器标准 19 英寸系列机箱(整层 / 半层按型号),后接线屏(柜)面嵌入式安装,固定件随机配套开孔尺寸按随机说明书开孔图
组屏配套屏内导轨、走线槽、端子排随屏配套备用端子按屏面布置图预留
电源接入直流 220V / 110V(按站内电源)取自屏内直流空开电源空开容量按屏柜图纸

组屏要点:装置嵌入式安装后与屏面平齐,倾斜偏差不大于 5°;同屏多装置之间预留散热间距,装置背面接线区与屏内走线槽对位;装置外壳与屏体接地铜排可靠连接;交直流回路、强弱电回路在屏内分层布线。

注意事项:CT 二次回路严禁开路,PT 二次回路严禁短路,改接线前应确认回路状态;装置通电前完成绝缘测试与接线核对;压板投退与定值修改执行工作票与监护制度。

注:外形与安装尺寸随型号与配置存在差异,以随机说明书《机箱外型尺寸图》《开孔尺寸图》及制造图纸为准。 注:以上为该产品族的常规配置与行业通用指标,源自产品随机技术说明书及所列国家标准;不同订货批次、不同电压等级与不同工程配置的参数存在差异,实际供货参数以项目技术协议、出厂检验报告与随机图纸为准。

微机励磁调节器应用组网图

组网说明:微机励磁调节器 按上图典型方式接入系统,实现数据采集、远程监控与控制联动;实线为电气回路 / 信号,虚线为通信链路。图中为典型组网方式,实际接入方式、接口数量与通信规约按项目技术协议确定。
