如何构建水轮发电机的全工况振动摆度智能监测系统

一、 系统概述与核心价值

构建水轮发电机全工况振动摆度智能监测系统，是实现水电站设备从“计划检修”向“预测性维护”战略转型的核心技术手段。该系统是一套集高精度数据采集、多参数融合分析、智能故障诊断与预警决策于一体的综合性平台。其核心价值在于，能够对机组在发电、抽水、调相以及各种启停、变负荷过渡过程等全工况下的机械稳定性进行24小时不间断的实时监控。通过捕捉振动、摆度等关键参数的细微变化，系统可以早期识别转子不平衡、轴线不对中、轴承磨损、水力激振等潜在故障征兆，从而避免非计划停机，保障电网安全，显著提升机组的运行可靠性与经济效益。

二、 系统总体架构设计

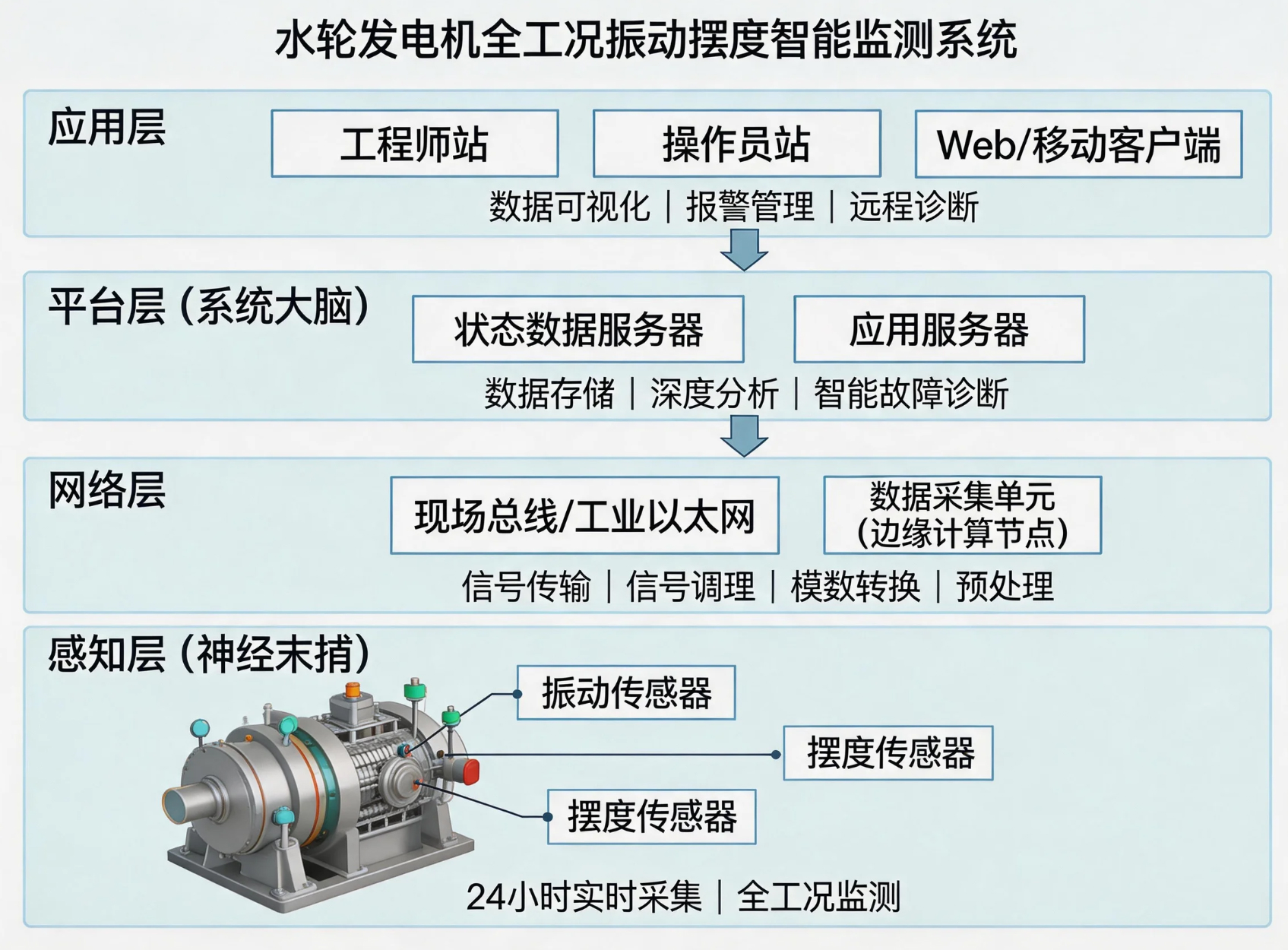

一个成熟可靠的全工况智能监测系统通常采用分层分布式架构，遵循感知层、网络层、平台层和应用层的设计原则。在感知层，各类传感器被精密部署在机组的关键机械部位，构成系统的“神经末梢”。网络层负责将传感器采集的模拟信号或数字信号，通过现场总线或工业以太网，可靠传输至位于现地机旁的数据采集单元。数据采集单元作为系统的“边缘计算节点”，完成信号的调理、模数转换和初步预处理。平台层是系统的“大脑”，由状态数据服务器和应用服务器构成，负责海量监测数据的存储、管理、深度分析和智能诊断。应用层则面向运维人员，通过工程师站、操作员站或Web/移动客户端，提供直观的数据可视化、报警管理、报告生成和远程诊断功能。这种架构确保了系统的可靠性、可扩展性和易维护性。

三、 关键硬件配置与传感器选型

1. 振动与摆度传感网络

传感器是监测系统的基础，其选型与布置直接决定数据的质量。对于水轮发电机组这类低速重载设备，振动监测需区分绝对振动与相对振动。机架、顶盖、定子铁芯等固定部件的绝对振动，宜选用低频特性优良的加速度传感器或磁电式速度传感器，工作频响范围需覆盖0.5Hz至200Hz，以准确捕捉转频及更低的水力涡带频率。对于大轴在轴承处的径向振动（即摆度），必须采用非接触式测量，电涡流位移传感器是行业标准选择。通常在每个导轴承（上导、下导、水导）处成对安装X和Y方向两个探头，以精确描绘轴的轴心轨迹和位置。键相传感器则提供转速和相位基准，对于动平衡计算和阶次分析至关重要。

2. 辅助过程量监测

为实现精准的故障溯源，必须融合多维度参数进行综合诊断。因此，系统还需集成监测压力脉动（蜗壳、尾水管）、轴承瓦温与油温、机组转速、有功/无功功率、导叶开度、水头等过程量传感器。这些参数与振摆数据强相关，例如水力压力脉动往往是诱发机组振动的主要根源之一，而瓦温异常则是轴承故障的直接表现。

3. 数据采集与处理单元

数据采集单元需具备多通道同步采集能力，采样率应足够高（通常不低于10kHz），以满足高频故障信号的捕捉需求。其核心是高性能的模数转换器和嵌入式处理器，能够对原始信号进行抗混叠滤波、数字滤波、整周期采样等实时预处理。单元应采用模块化、插拔式设计，便于通道扩展和维护，并具备强大的本地计算和存储能力，即使在网络中断时也能独立运行并记录数据。

四、 智能数据分析与诊断功能

1. 全息状态监测与可视化

系统软件平台应提供丰富的专业图谱，全方位展示机组状态。这包括实时显示各测点的波形、频谱图、轴心轨迹图、多值棒图、极坐标图等。趋势分析功能能够绘制振摆值随时间、负荷、水头等参数变化的曲线，直观揭示设备状态的演变过程。对于启停机、甩负荷、工况转换等瞬态过程，系统应能自动触发并高密度记录“黑匣子”数据，生成波德图、级联图等，用于分析临界转速和瞬态响应特性。

2. 多参数融合与智能诊断

智能化的核心在于诊断。系统应内置基于规则库的专家系统和先进的机器学习算法。通过建立振动频谱特征（如转频、倍频分量）、摆度轨迹形态、轴心位置、以及关联的过程量（如压力、负荷、温度）之间的多维映射关系，系统能够自动诊断常见故障。例如，转频分量突出且相位稳定通常指向转子不平衡；2倍转频分量明显可能暗示轴线弯曲或不对中；低频摆动伴随轴心轨迹紊乱则可能与轴承间隙过大或油膜涡动有关。

3. 自适应预警与预测性维护

传统的固定阈值报警难以适应水电机组复杂的变工况运行。先进的系统应具备工况自识别和阈值自适应功能，能够根据机组当前的运行状态（发电、抽水、调相、空载等）和负荷水平，动态调整报警限值，有效减少误报。更重要的是，系统应通过长期历史数据学习，建立各测点的健康基线模型，利用趋势预测算法（如时间序列分析、回归模型）对轴承磨损、轴线偏移等渐进性故障进行早期预警，实现从“故障后维修”到“预测性维护”的跨越。

五、 系统集成与工程实施要点

构建该系统是一项系统工程。在实施中，首先需进行详细的测点设计，依据国家标准和机组特性，确定传感器类型、数量与安装位置。传感器安装必须牢固可靠，电涡流探头的安装间隙需精确校准。系统应遵循开放性原则，支持Modbus、OPC、IEC 61850等标准通信协议，以便与水电站现有的计算机监控系统、厂级信息管理系统无缝集成，实现数据共享。同时，系统需满足电磁兼容、防雷、防潮等严苛的工业环境要求。在软件层面，应提供完善的权限管理、数据归档、远程访问和自动报告生成功能。最终，系统的成功投运离不开针对运维人员的专业培训，使其能够熟练利用系统提供的信息进行决策，真正发挥智能监测的价值，为水轮发电机组的安全、稳定、高效运行保驾护航。
