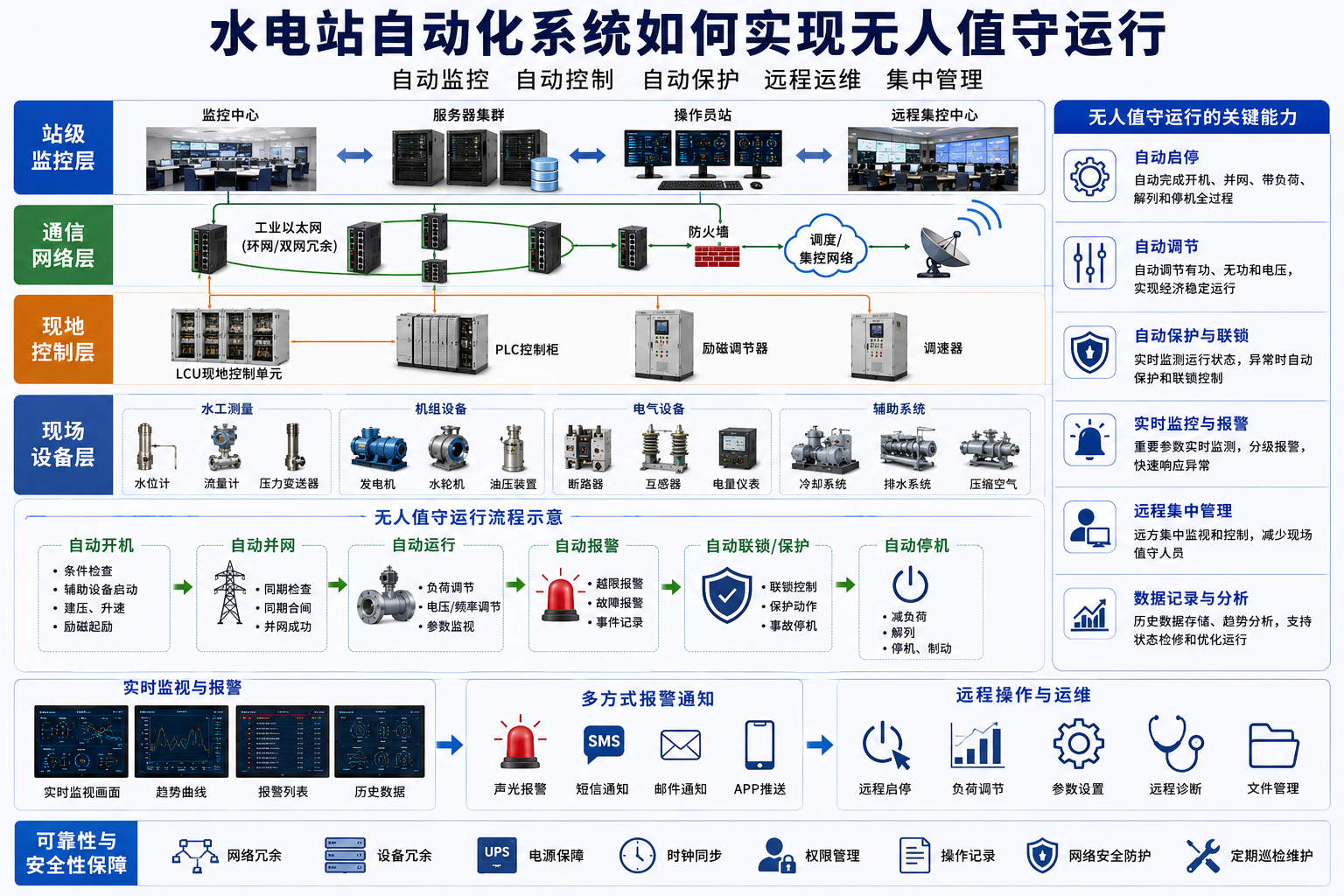

水电站自动化系统如何实现无人值守运行

一、 什么是水电站无人值守运行

水电站无人值守运行，并不是简单地取消现场运行人员，而是通过水电站自动化系统、计算机监控系统、机组控制系统、保护系统、工业通信网络以及远程运维平台，将原本需要人工完成的监视、控制、报警、联锁和部分运维工作交由自动化系统完成。

在无人值守模式下，水电站能够持续采集机组、电气设备、水工设备及辅助系统的运行数据，根据预先设定的控制逻辑自动完成机组启停、负荷调节、设备联动和异常报警。当发生异常情况时，系统能够按照既定策略执行联锁、限值控制或事故停机，并将相关信息及时上传至远方集控中心。

因此，无人值守的核心并不是“没有人”，而是通过自动化、数字化和远程集中控制，将人员从现场连续值守转变为远程监控、专业维护和异常处置。

二、 实现无人值守需要哪些系统支撑

1. 计算机监控系统

计算机监控系统（SCADA）是无人值守电站的重要基础平台，负责集中采集全站设备运行数据，并通过监控画面向运行人员展示机组状态、实时参数、报警信息、趋势曲线和操作结果。

SCADA还可以记录历史运行数据和操作事件，为故障分析、运行管理和远程运维提供数据基础。

2. 机组LCU控制系统

LCU现地控制单元负责机组现场的实时控制，是实现自动启停和无人值守运行的重要执行节点。LCU可以完成开机、同期、并网、负荷调整、停机以及各种设备联锁控制。

3. 励磁与调速系统

励磁系统负责发电机端电压、无功功率等参数调节，调速系统负责水轮机导叶控制、机组转速及有功功率调节。两套系统与LCU配合，可以实现机组自动启动、自动并网和自动负荷调节。

4. 机组及辅助设备控制系统

技术供水、排水、油系统、压缩空气、冷却系统、通风系统以及其他辅助设备也需要具备自动控制和状态监测能力。只有辅助系统同样实现自动化，机组才能真正具备长期无人值守运行条件。

三、 无人值守运行的数据采集基础

无人值守首先要求系统能够“看得见”设备状态。水电站需要通过各种传感器、变送器、智能仪表和保护测控装置持续采集运行数据。

主要采集参数包括：

发电机电压、电流、有功功率、无功功率、频率、励磁电流、励磁电压、机组转速、轴承温度、定子温度、油压、水压、流量、水位、振动、摆度以及各种断路器、隔离开关和辅助设备状态。

现场传感器将物理量转换为标准模拟量、数字量或通信数据，由PLC、RTU或LCU进行采集和处理，再通过工业通信网络上传至监控系统。

只有现场数据完整、准确、可靠，远程运行人员才能准确判断电站当前运行状态。因此，完善的现场数据采集体系是水电站无人值守的第一道基础保障。

四、 自动启停如何实现无人值守

1. 自动开机

远方操作人员发出开机指令后，LCU按照预先编制的顺序控制逻辑检查机组状态。确认润滑、冷却、制动、技术供水等辅助条件满足要求后，依次执行相关设备启动操作。

2. 自动建压与升速

调速系统控制导叶逐步开启，使机组转速达到规定范围；励磁系统在满足投入条件后自动起励，逐步建立发电机端电压。

3. 自动同期与并网

同期装置检测发电机与电网之间的频率、电压和相位差，在满足同期条件后发出合闸指令，实现机组自动并网。

4. 自动带负荷

并网完成后，调速系统按照负荷给定值调整导叶开度，励磁系统根据运行方式调整励磁，机组进入正常发电状态。

5. 自动停机

接收到停机指令后，系统可以自动降低机组负荷、执行解列、关闭导叶、退出励磁、启动制动以及停止相关辅助设备，完成完整停机流程。

五、 自动联锁是无人值守安全运行的关键

无人值守条件下，现场没有运行人员持续观察设备，因此必须依靠完善的自动联锁逻辑替代大量人工判断。

1. 启动联锁

机组启动前，系统自动检查油压、水压、冷却、制动、断路器状态以及其他必要条件。任何关键条件不满足时，系统禁止进入下一步操作。

2. 运行联锁

运行过程中，对温度、压力、振动、液位以及电气参数进行持续监测。当运行参数超过设定范围时，根据故障等级执行报警、限值控制或联锁操作。

3. 事故联锁

当出现严重故障时，保护系统和控制系统可以快速执行事故停机、跳闸、灭磁、关闭导叶等动作，降低设备进一步损坏的风险。

对于涉及机组安全的关键保护逻辑，应根据实际项目要求采用可靠的硬接线保护回路与控制系统联锁相结合的方式，避免单纯依赖通信网络完成安全动作。

六、 报警系统如何保障无人值守安全

无人值守并不意味着设备出现故障后无人处理，而是通过分级报警和远程通知机制，让异常情况能够第一时间被发现。

1. 实时报警

SCADA系统实时判断设备状态和测量参数，当出现越限、故障、通信中断或设备异常时，在监控画面产生报警。

2. 报警分级

可以根据故障严重程度设置提示、一般报警、重要报警和事故报警等不同等级，使远程运行人员能够优先处理影响机组安全的重大异常。

3. 远程通知

对于重要报警，可以通过集控中心、值班终端等方式向相关人员发送信息，使异常事件能够及时进入人工处置流程。

4. 报警闭环

报警不仅要“报出来”，还需要记录发生时间、恢复时间、确认状态以及相关运行参数，便于后续进行故障追溯和责任分析。

七、 远程集控如何实现无人值守管理

多个水电站实现无人值守后，可以将不同电站接入远方集控中心，由少量专业人员统一监视和管理。

典型架构为：

水电站现场设备 → LCU/PLC → 站级SCADA → 通信网络 → 集控中心 → 运行人员。

集控中心可以集中查看多个电站的实时运行数据、设备状态、报警信息和历史趋势，并根据授权范围远程执行机组启停、负荷调整和运行方式切换等操作。

这种方式能够减少每座电站长期配置大量现场值守人员的需求，同时提高多个电站的集中管理效率。

八、 无人值守对通信网络有什么要求

无人值守高度依赖数据通信，因此工业通信网络必须具备较高的可靠性。PLC、LCU、保护装置、励磁系统、调速系统、服务器和智能仪表之间需要建立稳定的数据交换链路。

1. 网络冗余

重要控制系统可以根据实际要求采用双网、环网或其他冗余结构。当一条通信链路出现故障时，系统能够通过备用链路继续通信。

2. 设备冗余

对于重要的服务器、交换机、控制器和通信链路，可以根据系统重要程度配置冗余，降低单点故障对无人值守运行造成的影响。

3. 通信状态监测

自动化系统需要实时监视网络设备和智能设备的通信状态。当通信中断时，应及时报警，并根据故障等级采取相应的控制策略。

九、 无人值守还需要完善的设备状态监测

仅仅实现自动控制并不能保证长期无人值守。设备还需要具备较完善的状态监测能力。

例如，可以持续监测发电机轴承温度、定子温度、振动、摆度、油压、水压以及励磁设备温度等参数，并通过趋势分析发现设备运行状态的变化。

当某个参数虽然没有达到保护值，但已经持续偏离正常趋势时，系统可以产生预警，提醒维护人员提前检查设备，从“故障后维修”逐步向“状态检修”和“预测性维护”转变。

这也是水电站自动化控制系统从传统自动控制向智慧化运维发展的重要方向。

十、 无人值守系统设计需要注意哪些问题

1. 自动化程度要与设备实际情况匹配

不能为了实现无人值守而简单增加自动控制功能，应结合电站设备状况、运行方式、机组容量和人员管理模式进行设计。

2. 关键控制必须保证可靠性

涉及机组安全的控制和保护功能，应充分考虑冗余、故障安全以及失效后的处理策略。

3. 通信不能代替全部安全保护

通信系统主要承担数据交换和监控功能，涉及设备安全的关键保护和联锁应根据系统设计要求配置独立可靠的保护回路。

4. 必须保留人工干预能力

无人值守不等于完全禁止人工操作。系统应根据权限设置本地、站级和远方控制方式，并在必要情况下允许维护人员进入现场进行检修和应急处理。

5. 做好系统测试

正式投入无人值守运行前，应对自动启停、联锁、保护、报警、通信、远程控制以及异常工况进行充分测试，验证各种运行场景下系统动作是否符合设计要求。

十一、 总结

水电站实现无人值守运行，需要以水电站自动化系统为基础，将现场数据采集、LCU控制、励磁系统、调速系统、计算机监控、保护系统、工业通信、报警系统和远程集控平台进行整体融合。

其中，自动数据采集解决“看得见”的问题，自动控制解决“能够自己运行”的问题，联锁与保护解决“出现异常能够安全处理”的问题，远程集控解决“没有现场值守人员仍能及时管理”的问题，而状态监测和智能运维则进一步解决“提前发现设备隐患”的问题。

因此，无人值守电站并不是单纯增加一套监控软件，而是一项涉及控制系统、保护系统、通信网络、现场设备和运行管理模式的系统工程。只有建立完整可靠的水电站无人值守技术体系，才能真正实现安全、稳定、高效的自动化运行。
