水电站自动化系统与继电保护系统如何实现数据交互

一、 水电站自动化系统与继电保护系统为什么需要数据交互

在水电站运行过程中，自动化系统主要负责设备监视、运行控制和数据管理，继电保护系统则主要负责电气设备故障检测和快速保护。两套系统虽然承担的任务不同，但都需要获取发电机、变压器、断路器以及输电线路等设备的运行状态，因此必须建立可靠的数据交互机制。

典型的水电站自动化系统需要从继电保护装置获取保护动作、断路器状态、故障信息、电气测量值以及告警信息，同时也可以向相关设备提供运行方式、控制允许和复归等必要的信息。

需要特别注意的是，数据交互并不意味着由监控系统代替继电保护完成保护动作。继电保护仍然应保持独立、快速和可靠的保护功能，自动化系统主要负责信息汇集、监视、分析以及按照设计要求完成相关联动控制。



二、 水电站自动化系统与继电保护系统的基本分工

1. 自动化系统主要负责什么

自动化系统通常由LCU、PLC、SCADA服务器、操作员站、通信网络以及各种现场测量设备组成，主要完成运行数据采集、设备状态监视、机组控制、顺序控制、报警管理和历史数据记录。

2. 继电保护系统主要负责什么

继电保护装置主要对发电机、主变压器、厂用变压器、线路以及母线等电气设备进行故障检测。当检测到短路、接地、过流、差动等异常情况时，根据保护逻辑快速发出跳闸或告警指令。

3. 两套系统为什么不能完全合并

继电保护对动作速度、可靠性和独立性要求较高，而计算机监控系统承担的是综合监视与控制任务。工程设计中通常需要明确两套系统的功能边界，既实现信息共享，又避免监控系统故障影响保护系统正常动作。



三、 两套系统主要交换哪些数据

1. 断路器和隔离开关状态

继电保护及测控装置可以向自动化系统提供断路器分位、合位、控制回路异常以及相关隔离开关状态等信息，供SCADA进行实时显示和操作逻辑判断。

2. 保护动作信息

当保护装置动作时，需要将保护名称、动作类型、动作状态以及相关告警信息上传至监控系统。例如发电机差动保护动作、主变差动保护动作、过流保护动作等，都应能够在监控系统中形成明确的事件记录。

3. 电气测量数据

保护测控装置通常可以提供电压、电流、频率、有功功率、无功功率以及功率因数等电气量。自动化系统获取这些数据后，可以用于实时监视、趋势分析、报表统计以及运行管理。

4. 故障录波和事件信息

部分保护系统还能够提供故障录波、SOE事件、保护启动和保护返回等信息。这些数据对于故障分析和事故追溯具有重要价值。

5. 控制及联锁相关信息

根据具体工程设计，自动化系统与保护系统之间还可能交换跳闸状态、保护复归、控制允许、闭锁状态等信息，用于实现机组控制和电气设备之间的协调联动。



四、 数据交互通常采用哪些方式

1. 硬接点方式

硬接点是水电站中较为传统且可靠的数据交换方式。继电保护装置通过继电器输出接点，将保护动作、跳闸状态、装置故障等信号直接送至LCU或信号采集柜。

对于涉及机组安全的重要联锁信号，工程中通常会根据保护配置和安全要求保留必要的硬接线回路。

2. 工业通信方式

随着智能化保护装置的发展，越来越多的数据通过通信网络进行传输。保护装置可以通过以太网、串行通信或站内通信网络，将测量值、状态量、报警和保护事件传送至监控系统。

3. IEC 61850通信

在数字化程度较高的水电站中，IEC 61850可以用于保护、测控以及站控层设备之间的数据交换。通过标准化的数据模型和通信服务，可以减少不同厂商设备之间的接口转换工作。

4. Modbus等通信协议

部分保护测控装置还支持Modbus RTU、Modbus TCP等通信协议。对于以监视和数据采集为主要目的的应用，可以根据设备接口和系统架构选择合适的通信方式。



五、 典型的数据交互架构是什么

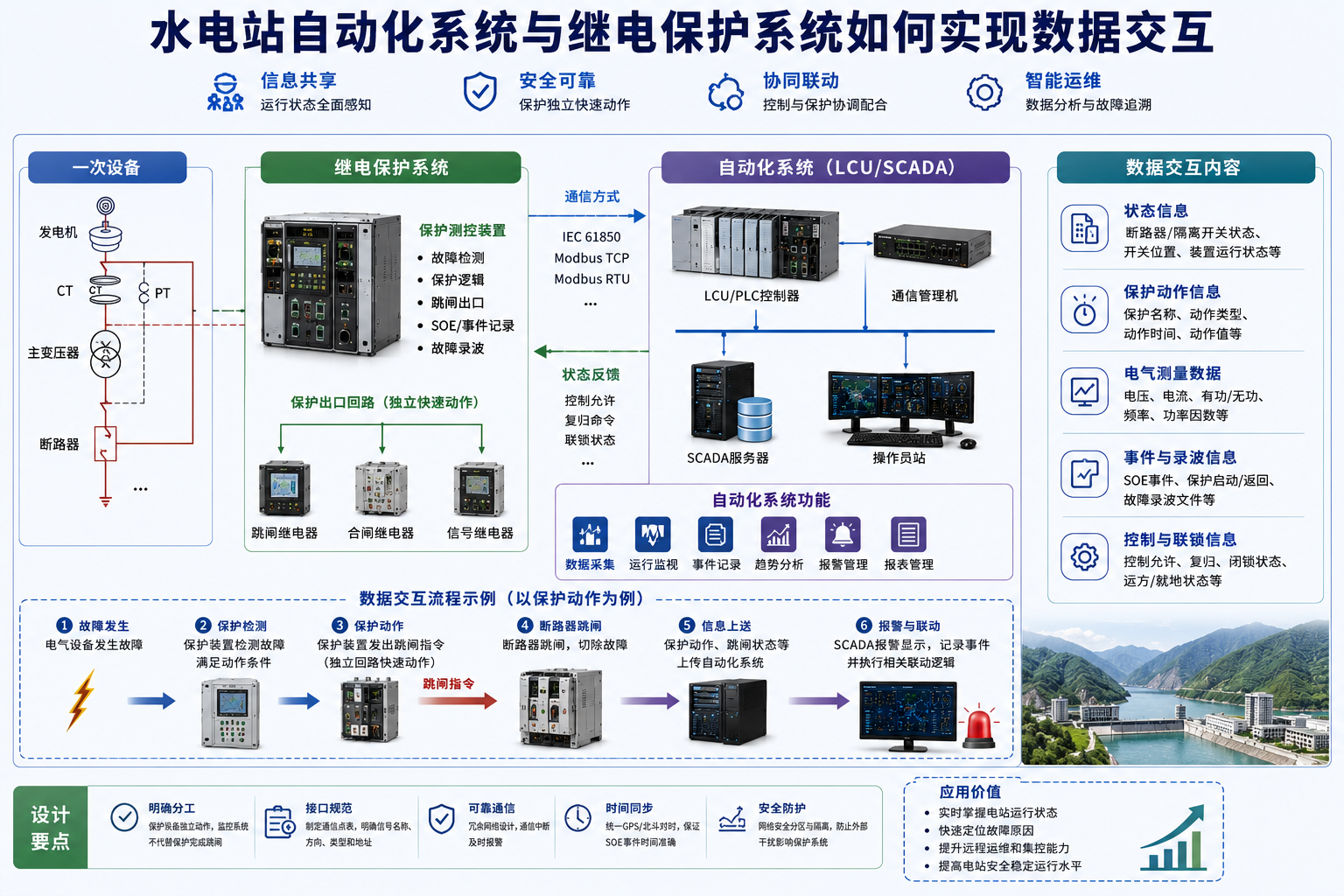

一个典型的水电站自动化控制系统与继电保护系统之间的数据链路可以理解为：

电气一次设备 → CT/PT等测量设备 → 继电保护及测控装置 → 站内通信网络 → LCU/通信管理机 → SCADA服务器 → 操作员站。

与此同时，对于部分关键保护和联锁功能，还可以采用独立的硬接线方式：

保护装置 → 跳闸继电器/出口回路 → 断路器或相关执行设备。

这种“通信数据用于监视与管理、关键保护采用可靠独立回路”的架构，有利于兼顾数据完整性和保护系统可靠性。



六、 继电保护动作后自动化系统如何响应

1. 保护装置检测故障

当电气设备发生故障时，继电保护装置根据采集到的电压、电流等参数进行判断。如果满足保护动作条件，则启动相应保护逻辑。

2. 保护装置执行跳闸

符合动作条件后，保护装置通过保护出口回路向相关断路器发出跳闸命令。该过程主要由保护系统自身完成，不应依赖SCADA服务器或普通通信链路才能实现。

3. 自动化系统接收保护信息

与此同时，保护动作状态、断路器状态和故障信息通过硬接点或通信网络送至LCU和SCADA系统。

4. 监控系统形成事故信息

SCADA系统收到信息后，在监控画面显示事故报警，并按照系统配置记录事件时间、设备名称、保护动作类型以及相关运行参数。

5. 执行后续联动逻辑

如果工程设计要求相关设备联动，LCU可以根据已经确认的保护状态执行相应的机组停机、事故流程或辅助设备控制逻辑。



七、 SOE和GPS对时为什么非常重要

水电站发生事故时，往往会在很短时间内出现多个保护动作、断路器跳闸和设备状态变化。如果不同设备的时间基准不一致，就很难准确判断故障发生的先后顺序。

因此，自动化系统和继电保护系统通常需要统一的GPS或北斗卫星对时系统。保护装置、LCU、服务器以及其他智能设备使用统一时间基准，可以使SOE事件记录具有更加准确的时间顺序。

例如，在一次机组事故中，可以通过事件记录判断“保护启动—断路器跳闸—机组停机—辅助设备动作”等事件的先后关系，为事故分析提供可靠依据。



八、 数据交互设计需要注意哪些问题

1. 明确数据方向

设计时需要明确每个信号是由保护系统发送至自动化系统，还是由自动化系统发送至相关设备，避免出现信号方向混乱。

2. 明确通信点表

项目实施前应建立完整的通信点表，明确设备名称、信号名称、数据类型、地址、通信协议、工程单位以及报警属性等内容。

3. 关键保护不能依赖普通通信

对于需要快速动作的保护功能，应按照保护系统设计要求采用独立可靠的保护回路。通信网络出现异常时，不应导致基本保护功能失效。

4. 做好通信故障处理

自动化系统应能够判断保护装置通信中断、数据异常和设备离线等状态，并产生相应报警，避免运行人员误认为设备处于正常通信状态。

5. 注意冗余设计

对于重要水电站，可以根据系统可靠性要求配置冗余通信网络、通信管理机或相关服务器，降低单点故障对监控数据采集造成的影响。



九、 数据交互对无人值守电站有什么意义

无人值守运行要求系统能够及时发现和识别设备异常，因此自动化系统与继电保护系统之间的数据交互更加重要。

保护装置将故障信息实时上传后，SCADA可以自动形成报警和事件记录，远方集控中心能够快速了解故障设备和保护动作情况。结合SOE、故障录波以及历史运行数据，还可以进一步分析事故原因。

这使水电站能够从传统的“现场发现故障”逐步转变为“自动发现故障、远程判断故障、专业人员集中处理故障”，为水电站无人值守和远程集控运行提供重要的数据基础。



十、 总结

水电站自动化系统与继电保护系统的数据交互，主要通过硬接点、工业通信网络以及IEC 61850、Modbus等通信方式实现。交互内容包括电气测量值、断路器状态、保护动作、装置告警、故障信息、SOE事件以及部分联锁状态。

在实际水电站自动化系统设计中，应明确自动化系统与继电保护系统的功能边界。保护系统负责快速、独立地完成故障检测和保护动作，自动化系统负责运行监视、数据管理、报警和相关控制协调。

通过合理的数据接口、可靠的通信网络、必要的硬接线联锁以及统一的GPS/北斗对时体系，可以使继电保护和自动化系统形成完整的数据闭环，提高水电站故障响应、事故分析、远程监控和智能运维能力。
