闸门LCU控制柜

一、 闸门LCU控制柜的介绍

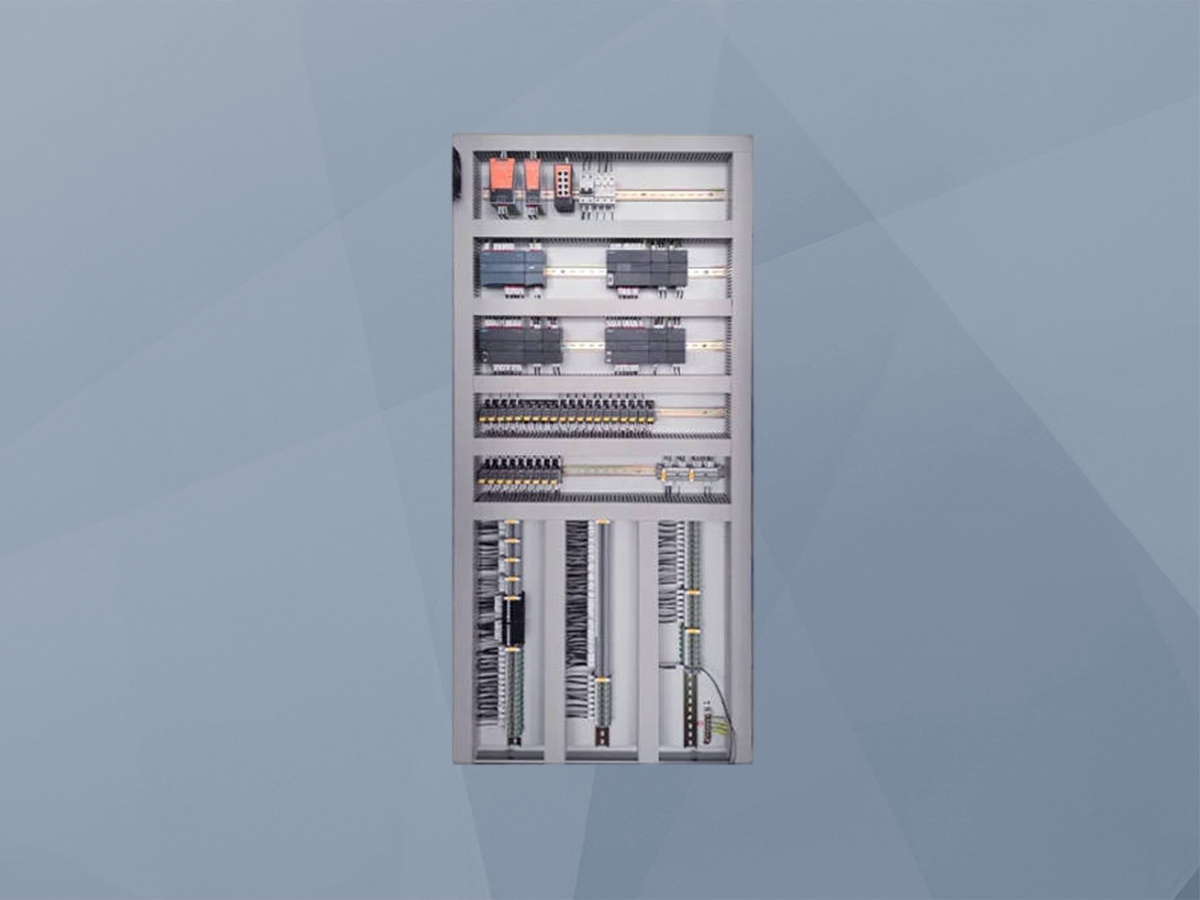

闸门LCU控制柜是水利水电工程中实现闸门现地自动化控制的核心单元。LCU即现地控制单元，专为水电站、水库、河道、灌区、泵站等场景中的各类闸门控制而设计。该控制柜集成了可编程逻辑控制器、人机交互界面、电源模块、输入输出模块及通信接口于一体，形成一个高度集成、功能完备的现地控制站。它直接安装于闸门启闭机附近，作为连接上层监控系统与现场执行设备的桥梁，负责接收远程指令、采集现场数据、执行控制逻辑并反馈设备状态。

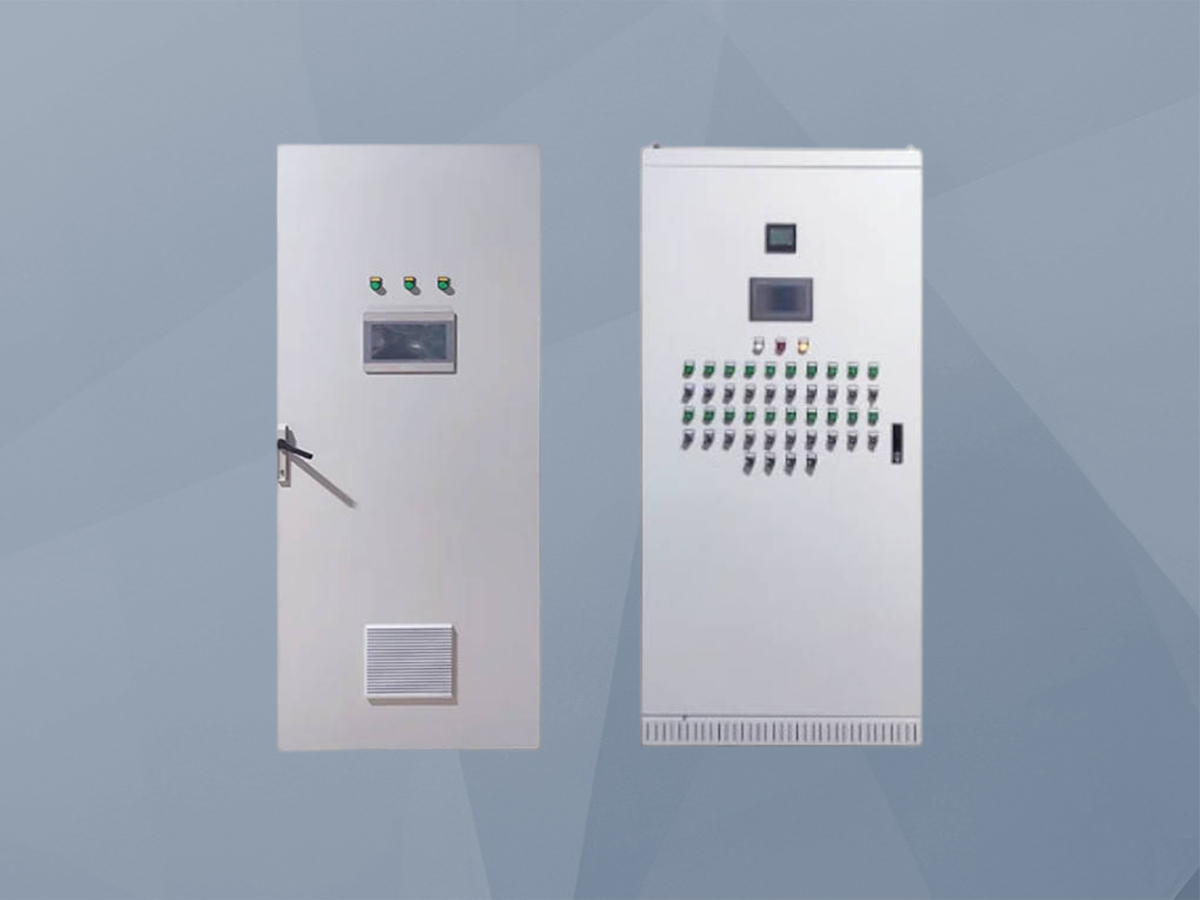

闸门LCU控制柜采用工业级硬件和模块化设计，具备强大的环境适应性和可靠性。其核心控制器通常选用国际知名品牌的PLC，如西门子、施耐德、欧姆龙等，确保控制逻辑的稳定与精确。柜内配置彩色触摸屏作为现地人机界面，提供直观的状态显示、参数设置和手动操作功能。同时，柜体采用全金属封闭结构，防护等级通常达到IP55或更高，能够有效防尘、防溅、防虫，适应闸门井、泵房等潮湿、多尘的恶劣工业环境。系统支持现地手动、现地自动和远程控制三种模式，即使在网络中断的情况下，也能依靠本地逻辑独立运行，保障闸门控制的基本安全与功能。

二、 闸门LCU控制柜的作用

闸门LCU控制柜在水利自动化系统中扮演着“神经末梢”与“执行终端”的双重角色，其核心作用在于实现闸门控制的精准化、自动化和智能化，全面提升水利设施的安全性与运行效率。

1. 实现精准的闸门启闭控制

通过集成高精度开度传感器和荷重传感器，LCU控制柜能够实时、精确地测量闸门的提升高度和承受荷载。结合PLC的PID调节算法，可以实现按预定开度或预定流量进行自动启闭控制，调节过程快速平稳，超调量小，确保闸门定位准确，满足精确的流量调节和水位控制需求。

2. 保障水利工程运行安全

控制柜内置完善的联锁保护和故障诊断功能。具备行程限位保护和机械荷载保护，防止闸门过开、过关或超载运行，避免设备损坏。实时监测电机电流、电压、温度以及液压系统压力等关键参数，一旦出现异常（如过流、过载、缺相、油温过高），立即启动保护程序，自动停机并发出声光报警，有效预防事故扩大。

3. 构建集中监控与远程调度基础

作为现地数据采集与控制节点，LCU控制柜通过工业以太网、光纤或无线通信方式，将闸门运行状态、水位数据、故障信息等实时上传至中控室或调度中心。同时接收并执行来自上级系统的远程控制指令，如开启、关闭、调节开度等，为实现流域的集中监控、统一调度和“无人值班、少人值守”的现代化管理模式提供坚实的技术支撑。

4. 提升运维管理效率与智能化水平

控制柜自动记录所有操作过程、运行参数和报警事件，形成完整的运行日志，便于事后查询与分析，为设备维护和故障排查提供依据。其开放的通信接口和模块化设计，便于与视频监控、水文监测、水质检测等其他系统集成，构建综合性的智慧水利管理平台，推动水利工程向数字化、网络化、智能化方向发展。

三、 闸门LCU控制柜的核心功能

1. 数据采集与处理

实时采集闸门开度、荷重、上下游水位、电机三相电流电压、绕组温度、液压系统压力与油温、控制柜内温湿度等模拟量与开关量信号。对采集的数据进行滤波、校准、计算等预处理，并转换为标准工程值，为控制、显示和上传提供准确的数据基础。

2. 逻辑控制与顺序操作

基于PLC强大的逻辑运算能力，执行复杂的控制策略。实现闸门的单步、联动和程序化控制，例如按照预设的启闭曲线或水位阈值自动运行。严格遵循操作联锁条件，确保在允许的安全条件下才执行控制命令，防止误操作。

3. 人机交互与现地操作

通过柜门上的触摸屏和物理按钮，提供友好的人机交互界面。可直观显示闸门实时状态、运行参数、报警信息、趋势曲线等。支持在现场进行模式切换（手动/自动/远程）、参数修改、单步调试和紧急停机操作，方便安装调试与应急处理。

4. 通信与网络集成

内置多种工业通信接口，如以太网、RS485、光纤等，支持Modbus TCP/RTU、IEC 61850、OPC UA等标准协议。能够与上级监控系统（如SCADA）、调度自动化系统以及同区域其他LCU柜进行稳定可靠的数据交换，构成分布式控制系统网络。

5. 安全保护与故障诊断

具备完善的电气保护（过流、过压、欠压、缺相、短路）和机械保护（上下极限位、过载、松绳）。内置自诊断程序，可实时监测PLC、模块、电源、通信等内部组件的健康状态，提前预警潜在故障，并记录详细的故障代码和信息，辅助快速维修。

6. 冗余与可靠性设计

高端配置支持双电源冗余供电、双CPU热备、双通信网络等冗余设计。当主路发生故障时，系统能无扰动自动切换到备用路径，极大提高了系统的可用性和连续性，满足对可靠性要求极高的关键水利设施控制需求。

四、 闸门LCU控制柜的典型应用场景

1. 水电站闸门控制

应用于水电站的进水口事故闸门、泄洪闸门、尾水闸门等。控制柜根据水库水位、发电负荷和调度指令，精确控制闸门开度以调节入库或下泄流量，保障发电效率与防洪安全。在汛期，可实现多孔闸门的联动群控，快速响应泄洪指令。

2. 水库与河道枢纽工程

用于大型水库的溢洪道闸门、泄洪洞闸门以及河道节制闸的控制。通过实时监测库区与下游水位，自动或远程控制闸门启闭，实现防洪、蓄水、灌溉、生态补水等多目标优化调度。是构建智慧水库、数字孪生流域的核心现场控制设备。

3. 灌区与供水渠系

安装在灌区干支渠的分水闸、退水闸、节制闸上。根据作物需水计划和渠道水位，自动调节闸门开度，实现精准配水和节水灌溉。同时监测渠道流量，为水费计量提供依据。

4. 城市排涝与防洪泵站

与泵站机组控制系统协同工作，控制泵站前池的进水闸门、防洪闸门。根据内河与外河水位差，自动启闭闸门，配合水泵运行，实现城市暴雨积水的快速排除和防洪挡潮功能。

5. 生态流量泄放与水质控制

用于水利工程生态流量泄放闸门的控制。通过设定最小下泄流量，控制柜能自动维持闸门开度，保障下游河道生态基流。也可与水质监测设备联动，根据水质参数调节闸门，改善水体交换。

综上所述，闸门LCU控制柜作为水利自动化系统的关键终端，以其高可靠性、灵活性和智能化特点，广泛应用于各类水工建筑物的闸门控制场景。它不仅实现了设备本身的自动化运行，更是连接物理水利设施与数字管理世界的桥梁，为提升水利行业现代化管理水平、保障水安全、促进水资源高效利用发挥着不可或缺的作用。随着物联网、大数据、人工智能技术的融合，未来的闸门LCU控制柜将更加智能，具备更强的边缘计算、预测性维护和自适应优化能力。
