闸门自动启闭控制如何实现

一、 什么是闸门自动启闭控制

闸门自动启闭控制是指利用自动化控制技术，对闸门启闭设备进行自动检测、自动判断、自动执行和状态反馈，实现闸门按照预设条件或调度指令完成开启、关闭、停止、调节等动作的控制方式。

传统闸门操作主要依靠人工现场观察水位、判断运行需求，再通过操作按钮控制启闭设备运行，不仅效率较低，而且受到人员经验、现场环境和响应速度等因素影响。随着智慧水利、无人值守水闸和数字化水利工程建设发展，现代闸门系统逐渐采用PLC控制器、传感器、通信网络和监控平台，实现全过程自动化控制。

闸门自动启闭控制系统能够根据水位变化、流量需求、防洪调度指令以及设备运行状态，自动计算控制策略，并驱动电机或液压设备完成精准启闭，实现安全、高效、可靠运行。

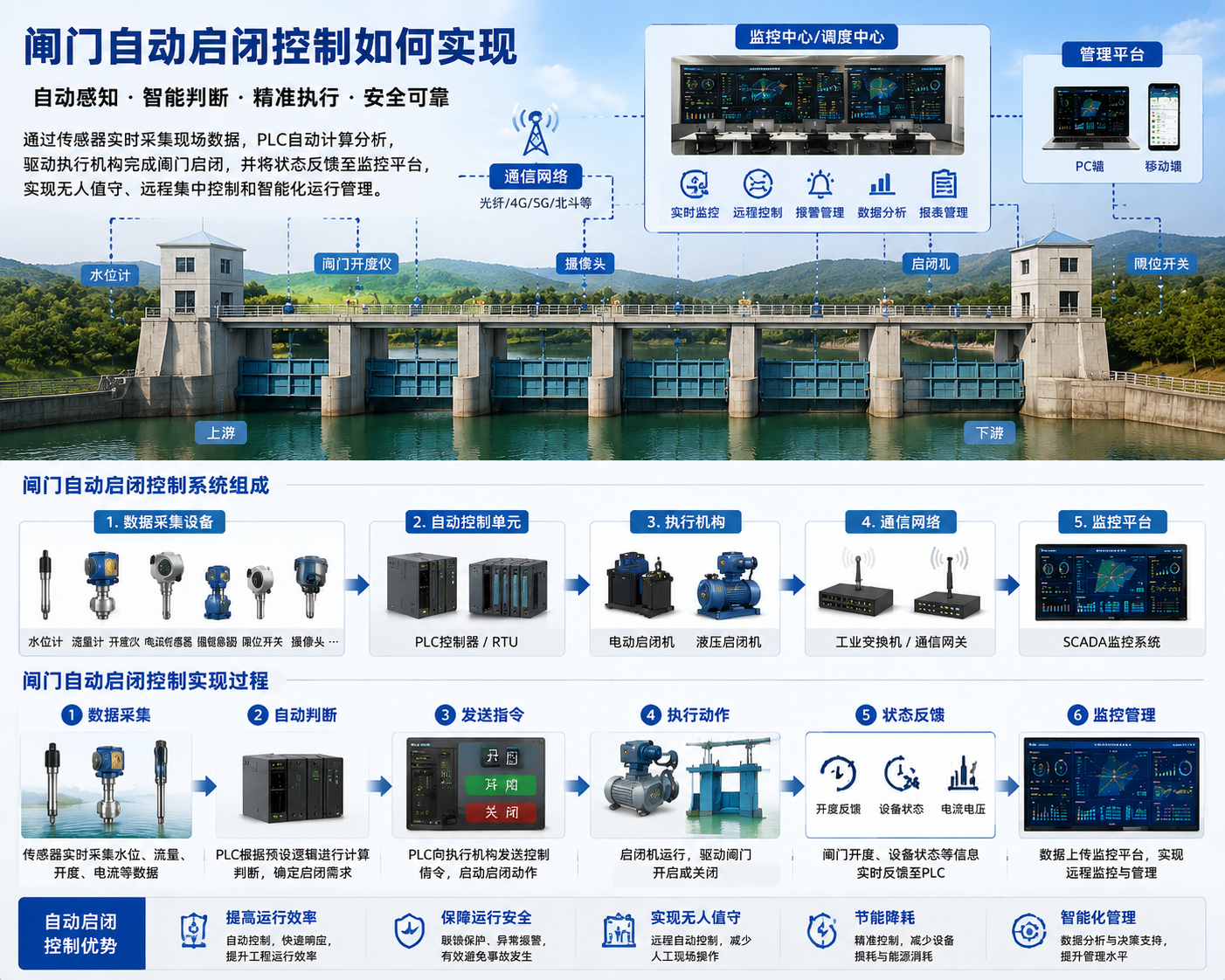

二、 闸门自动启闭控制系统组成

1. 数据采集设备

数据采集设备负责获取闸门运行所需的现场信息，主要包括水位计、流量计、闸门开度仪、编码器、荷重传感器、电流传感器、压力传感器、限位开关以及视频监控设备等。

通过这些设备，系统能够实时掌握水位变化、闸门当前位置、启闭设备运行状态以及现场环境情况，为自动控制提供准确的数据基础。

2. 自动控制单元

自动控制单元是闸门自动启闭系统的核心，通常采用PLC控制器、RTU远程终端或工业控制器实现。

控制器负责接收现场采集数据，根据预设控制逻辑进行计算判断，并向执行设备发送控制指令，同时完成设备联锁保护、故障判断和运行状态管理。

3. 闸门执行机构

执行机构负责将控制指令转化为机械动作，主要包括电动启闭机、液压启闭机、卷扬式启闭机、螺杆式启闭机、电机、减速机构以及液压系统等。

控制系统通过控制电机正反转、液压阀动作或变频调速，实现闸门开启、关闭和停止操作。

4. 通信与监控平台

通信系统负责现场控制设备与监控中心之间的数据传输，常用方式包括工业以太网、光纤通信、4G/5G无线通信等。

监控平台通过SCADA系统、人机界面HMI或综合管理平台，实现闸门状态显示、远程控制、报警管理、历史数据查询和运行分析。

三、 闸门自动启闭控制实现过程

1. 现场数据实时采集

自动控制系统首先通过各种传感设备采集现场运行参数，例如上下游水位、当前闸门开度、电机运行电流、设备状态以及流量变化等信息，并实时传输至PLC控制器。

2. 控制逻辑自动判断

PLC根据预先设定的控制程序，对采集的数据进行分析判断。例如，当上游水位超过设定值时，系统判断需要开启闸门泄洪；当水位降低到设定范围时，系统自动调整闸门开度。

3. 发送启闭控制指令

控制器根据判断结果输出控制信号，通过继电器、变频器、电机控制模块或液压控制单元驱动启闭设备运行。

例如，在开启闸门时，控制系统启动电机正转，带动启闭机构运行，使闸门按照设定速度提升至目标开度。

4. 运行状态实时反馈

闸门运行过程中，开度传感器和状态检测设备持续反馈运行信息，控制系统根据反馈值判断是否达到目标位置。

当闸门达到设定开度后，系统自动停止执行机构，实现精准定位控制，形成完整的闭环控制过程。

5. 异常状态自动保护

当系统检测到电机过载、运行超时、限位异常、通信中断或设备故障时，会立即停止运行并发出报警信息，避免设备损坏和安全事故发生。

四、 闸门自动启闭的主要控制方式

1. 远程自动控制

工作人员通过监控中心下达控制命令，系统自动完成闸门启闭操作。该方式适用于集中控制、水库调度和无人值守工程。

2. 水位自动控制

系统根据实时水位变化自动调整闸门开度，使水位保持在设定范围内，常用于水库、水闸和灌区工程。

3. 流量自动控制

系统根据目标流量需求自动计算闸门开度，通过调节泄流量满足供水、防洪或生态流量要求。

4. 联动控制

多个闸门之间通过控制策略实现协同运行，根据整体调度需求自动分配各闸门开度，提高工程运行效率。

五、 闸门自动启闭控制中的关键技术

1. 闭环控制技术

闭环控制通过实时采集闸门实际运行位置，并与目标位置进行比较，不断调整控制输出，提高闸门定位精度。

2. PLC程序控制技术

PLC通过编写逻辑程序，实现启停控制、自动调节、安全联锁、故障处理等功能，是自动启闭控制的核心技术。

3. 变频调速技术

通过变频器调整电机运行速度，可以实现闸门平稳启停，提高控制精度，同时降低机械冲击。

4. 智能算法控制

结合人工智能、大数据分析和数字孪生技术，系统能够根据历史运行数据优化控制策略，实现更加智能化的运行管理。

六、 闸门自动启闭控制应用场景

闸门自动启闭控制广泛应用于水库泄洪闸、水电站进水闸、尾水闸、水闸工程、泵站、灌区渠首闸、防洪工程、城市排涝工程以及数字孪生水利项目。

在大型工程中，自动启闭系统通常与水情测报系统、视频监控系统、SCADA监控平台和调度管理系统结合，实现远程集中控制和智能化运行。

七、 闸门自动启闭控制的发展方向

未来闸门自动启闭控制系统将向智能化、自主化方向发展，通过物联网、大数据、人工智能和数字孪生技术，实现设备状态预测、智能调度、自主决策和全生命周期管理。

系统将不仅能够执行人工设定指令，还能够根据实时水文信息和工程运行状态自主优化控制策略，实现更加安全、高效、精准的水利工程运行管理。

八、 总结

闸门自动启闭控制通过传感采集、自动判断、智能执行和状态反馈，实现了闸门设备从人工操作向自动化控制的转变。完整的系统由感知设备、控制单元、执行机构、通信网络和监控平台组成，通过闭环控制、安全保护和智能调度，提高了水利工程运行的可靠性和管理效率，是现代智慧水利建设的重要基础。
