开关站LCU屏

一、 开关站LCU屏的介绍

开关站LCU屏是电力系统中专门用于监控高压配电装置的现地控制单元物理屏柜。LCU全称为现地控制单元，是计算机监控系统中最基础、最核心的底层控制设备。开关站LCU屏作为容纳该单元所有硬件、人机接口和接线端子的完整物理装置，被部署在开关站设备附近，实现对高压配电系统的就地监视与控制。在现代电力系统"无人值班、少人值守"的运营模式下，开关站LCU屏构成了整个自动化系统的基石，实现了对开关站生产过程的分散控制与集中管理。

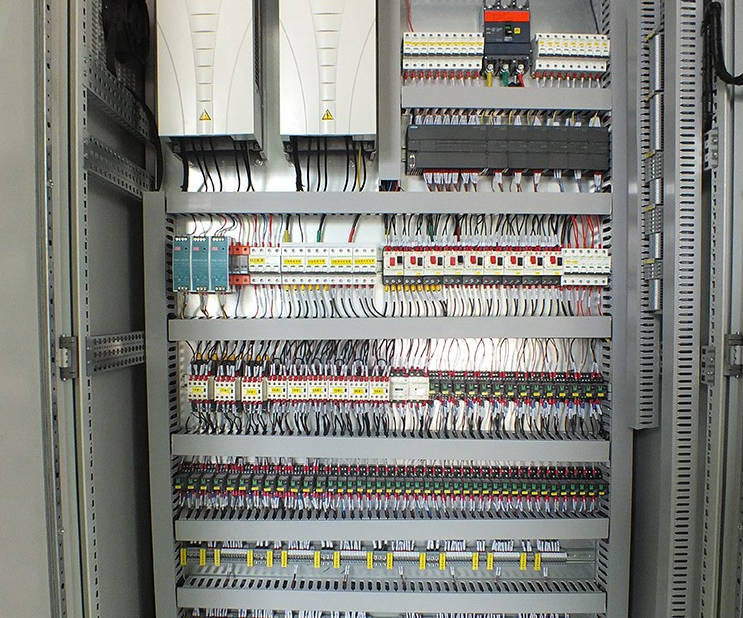

开关站LCU屏根据其监控对象的特点进行专门设计，主要针对开关站内的母线、断路器、隔离开关、接地刀闸等高压电气设备。该屏柜采用模块化结构设计，内部集成了可编程逻辑控制器、人机界面、测量仪表、继电器、电源模块以及接线端子等核心部件。通过合理的布局和专业的接线工艺，开关站LCU屏能够适应高压开关站的特殊环境要求，具备良好的电磁兼容性、防护等级和运行可靠性。

二、 开关站LCU屏的作用

实现开关站设备的实时监控与数据采集：开关站LCU屏作为现场数据采集的第一道关口，实时采集母线电压、电流、功率等模拟量参数，监测断路器、隔离开关的分合状态等开关量信号，并对原始数据进行预处理和滤波，为上级监控系统提供准确、可靠的运行数据。

保障高压配电系统的安全可靠运行：通过执行独立的保护逻辑和控制流程，如开关站的闭锁逻辑、防误操作联锁等，即使在通信中断或上级系统故障的情况下，开关站LCU屏也能确保高压设备的安全运行，防止误操作导致的事故扩大。

提供灵活的操作控制模式：支持现地/远方两种操作模式。在现地模式下，运行维护人员可直接在屏柜上进行设备的操作、调试和检修；在远方模式下，接受调度中心或电站级监控系统的遥控命令，实现远程集中控制。

构建分层分布式控制系统的基础：作为电力监控系统的底层控制节点，开关站LCU屏实现了控制功能的分散化，降低了系统风险，提高了整体可靠性。同时通过标准通信协议与上级系统联网，形成完整的分层分布式监控体系。

满足电力系统自动化与智能化发展需求：随着智能电网建设的推进，开关站LCU屏不仅完成基本的监控功能，还逐步集成智能分析、故障诊断、状态评估等高级应用，为开关站的智能化运维提供技术支撑。

三、 开关站LCU屏的核心功能

1. 数据采集与处理功能

开关站LCU屏配备高精度模拟量输入模块，可采集母线电压、线路电流、有功功率、无功功率、功率因数等电气参数。同时通过开关量输入模块实时监测断路器、隔离开关、接地刀闸的位置状态，以及各种保护信号、报警接点。采集的数据经过数字滤波、越限判断、死区处理等预处理后，存储于本地数据库，并按需上传至监控系统。

2. 控制与操作功能

提供完整的控制逻辑实现断路器、隔离开关的远程分合闸操作，支持单设备操作和程序化操作模式。具备完善的防误闭锁功能，通过软件逻辑实现"五防"要求，防止带负荷拉合隔离开关、带电合接地刀闸等误操作。支持顺控操作，可按照预设流程自动完成一系列操作任务。

3. 人机交互与显示功能

配置高分辨率触摸屏作为人机界面，动态显示开关站主接线图，实时更新设备状态和运行参数。提供清晰的报警列表、事件顺序记录、趋势曲线显示等功能。通过指示灯、按钮、转换开关等硬件元件，为现场操作提供直观、便捷的交互手段。

4. 通信与数据交换功能

作为通信枢纽，开关站LCU屏通过多种通信接口与现场智能设备连接，包括保护装置、测控单元、智能电表等。同时通过以太网、光纤等通信介质与电站级监控系统、调度自动化系统进行数据交换。支持IEC 60870-5-104、IEC 61850、Modbus等标准通信协议。

5. 安全保护与自诊断功能

执行独立的保护逻辑，在检测到异常情况时自动采取保护措施。具备完善的自诊断功能，实时监测PLC、通信模块、电源等关键部件的运行状态，发现故障时及时报警并记录。支持双机热备、双电源冗余等高可靠性配置方案。

四、 开关站LCU屏的典型应用场景

水电站开关站监控：在水力发电厂中，开关站LCU屏用于监控升压站的高压配电设备，包括主变压器、出线断路器、母线设备等。实现对发电机组输出电能的升压、汇集和送出过程的自动化控制，确保电能安全可靠地并入电网。

变电站自动化系统：在各级变电站中，开关站LCU屏作为间隔层设备，负责相应电压等级配电间隔的监控。应用于110kV、220kV、500kV等不同电压等级的变电站，实现变电站的无人值守和远程监控。

泵站高压配电监控：在大型泵站工程中，开关站LCU屏监控泵站供电系统的高压开关设备，保障水泵机组的安全供电。特别在南水北调等重大水利工程中，开关站LCU屏发挥着关键的监控作用。

新能源电站集电系统：在风电、光伏等新能源电站中，开关站LCU屏用于监控集电线路的开关设备，实现多个发电单元电能的汇集和升压。适应新能源电站分散布局、集中监控的特点。

工业企业供电系统：在大型工业企业自备电站或重要供电系统中，开关站LCU屏监控企业内部的配电开关站，保障生产用电的可靠供应。特别适用于钢铁、化工、有色金属等高耗能行业。

城市电网配电自动化：在城市配电网自动化建设中，开关站LCU屏应用于环网柜、开闭所等配电节点，实现配电网的实时监控、故障定位和快速恢复，提高供电可靠性和电能质量。
