频率电压紧急控制装置、故障解列保护装置、失步解列装置的功能区别及不同

       电力系统安全防御体系是一个分层防御的有机整体，其中频率电压紧急控制装置、故障解列保护装置、失步解列装置虽然名字里都带“解列”二字，但它们分别应对频率失稳、局部故障、功角失稳三类性质完全不同的系统危机，处在不同的防御层级，动作逻辑、操作对象、工程适用场景都有本质区别。
       很多设计人员在选型时容易把它们混为一谈，甚至用一类装置去“代庖”另一类，结果在系统真正遇到大扰动时留下致命盲区。下面把三者的原理、功能、区别和应用场景彻底讲透。

三者在防御体系中的定位
       按照《电力系统安全稳定控制技术导则》GB/T 26399 以及 DL/T 1130 等规范，我国电力系统建立了著名的“三道防线”：第一道是继电保护快速切除故障元件；第二道是稳控系统实施切机、切负荷等紧急控制；第三道便是失步解列、频率及电压紧急控制装置，当系统遇到概率很低的多重严重事故、稳定破坏已不可避免时，靠它们阻止事故扩大、预防大面积停电。
       在这第三道防线里，频率电压紧急控制装置与失步解列装置常常集成在同一台屏柜（如TYJ8691 等型号就兼具两类功能），但它们是两套独立的判据逻辑，分别针对频率/电压失稳和功角失稳；故障解列装置则更多出现在分布式电源并网点、配网出线等“局部故障隔离”位置，本质上属于第一道与第二道防线之间的衔接环节。三者缺一不可，也不能互相替代——不分厂家的装置说明书里就明确写着“本装置不可用于故障解列”，这正是工程上必须分清边界的典型提醒。

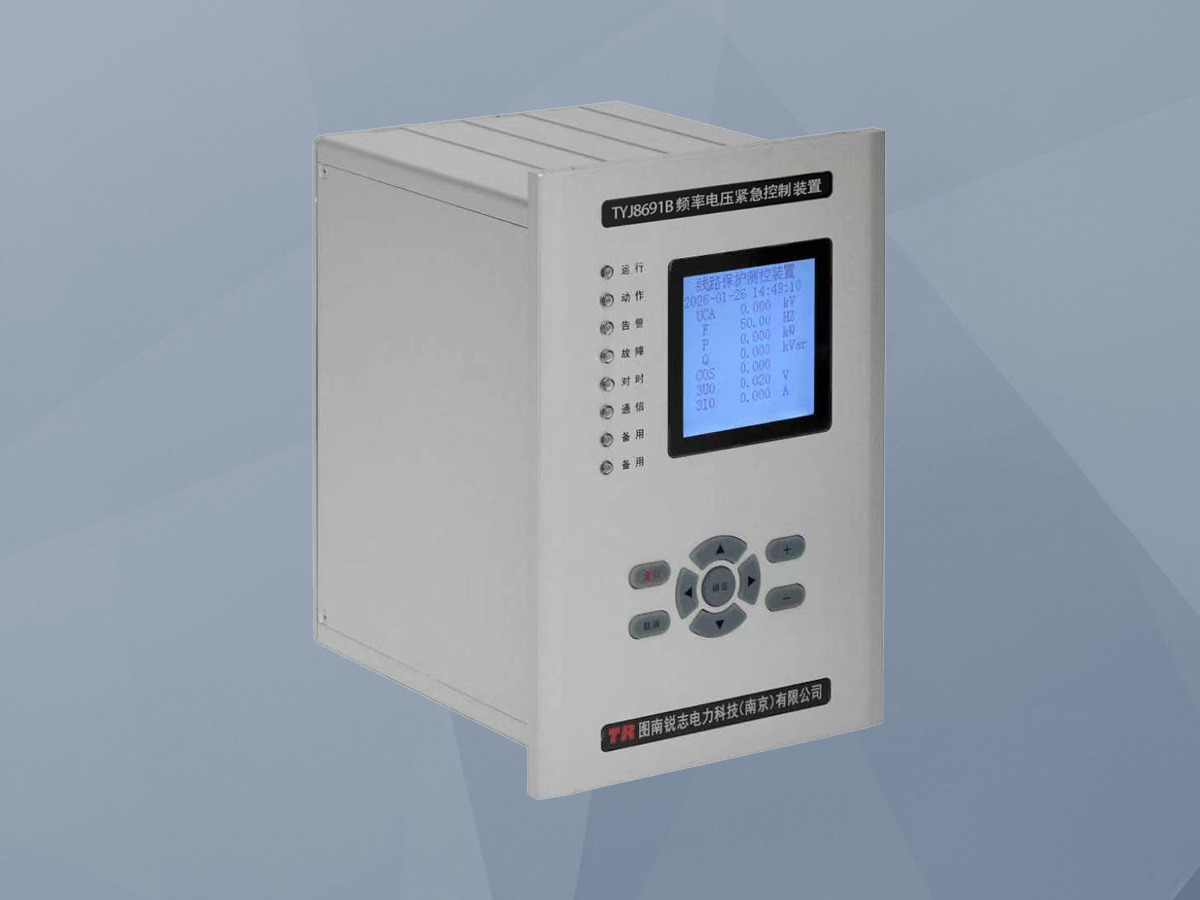

频率电压紧急控制装置：应对频率与电压失稳的“调节型”武器
       频率电压紧急控制装置的核心使命，是解决系统有功或无功严重不平衡导致的频率崩溃、电压失稳风险。它安装在 35kV~1000kV 变电站、发电厂并网点等关键位置，是第三道防线的核心设备之一。
       工作原理上，装置通过 PT/CT 实时采集母线电压（0~120V）和电流（0~5A），经高分辨率 ADC 转换后计算频率（分辨率可达 0.001Hz）、电压幅值及变化率，对频率、电压及其滑差（df/dt、du/dt）进行实时监视。其风险研判逻辑分为两块：频率控制方面，检测低频（45~49.5Hz）及滑差（>0.3Hz/s）触发低频减载；电压控制方面，识别快速压降（>5%/s）或持续低压，并结合负序电压突变、PT 断线等条件进行闭锁校验，避免误动。
       核心功能是分级轮次控制，这也是它区别于另外两类装置的最显著特征：
       低频减载：通常设 9 级定值（45.0~49.5Hz 可设），延时 0~10s 可编程，按负荷重要程度分批切除，且具备根据 df/dt 加速切负荷的功能——切第一轮时可加速切第二轮或二、三两轮，尽早制止频率下降；
       高频切机：49.5~52.0Hz 分级切机，同样支持 df/dt 加速策略，应对有功过剩；
       低压减载：6 级定值（0.65~0.85Un），配合 dU/dt 加速动作；
       过压解列：1.15~1.30Un 分级动作，防止设备绝缘击穿。
       动作本质是“调节型”而非“切除型”：它通过分轮次、有选择地减负荷或切机，追求的是系统保持完整、最小化停电损失。动作后当频率电压恢复正常，负荷可手动或自动恢复。
       典型应用场景包括：枢纽变电站的第三道防线配置、发电厂并网点应对功率缺额、受端电网电压紧急控制、以及新能源场站并网关口的频率电压支撑。需要特别注意的是，当系统功率缺额较大、单靠低频减载仍无法满足安全运行时，就需要在某些地点装设低频低压解列装置，使解列后的局部电网能保持安全稳定运行，确保对重要用户的可靠供电——这时候它才兼具“解列”属性，但主体功能仍是减载。

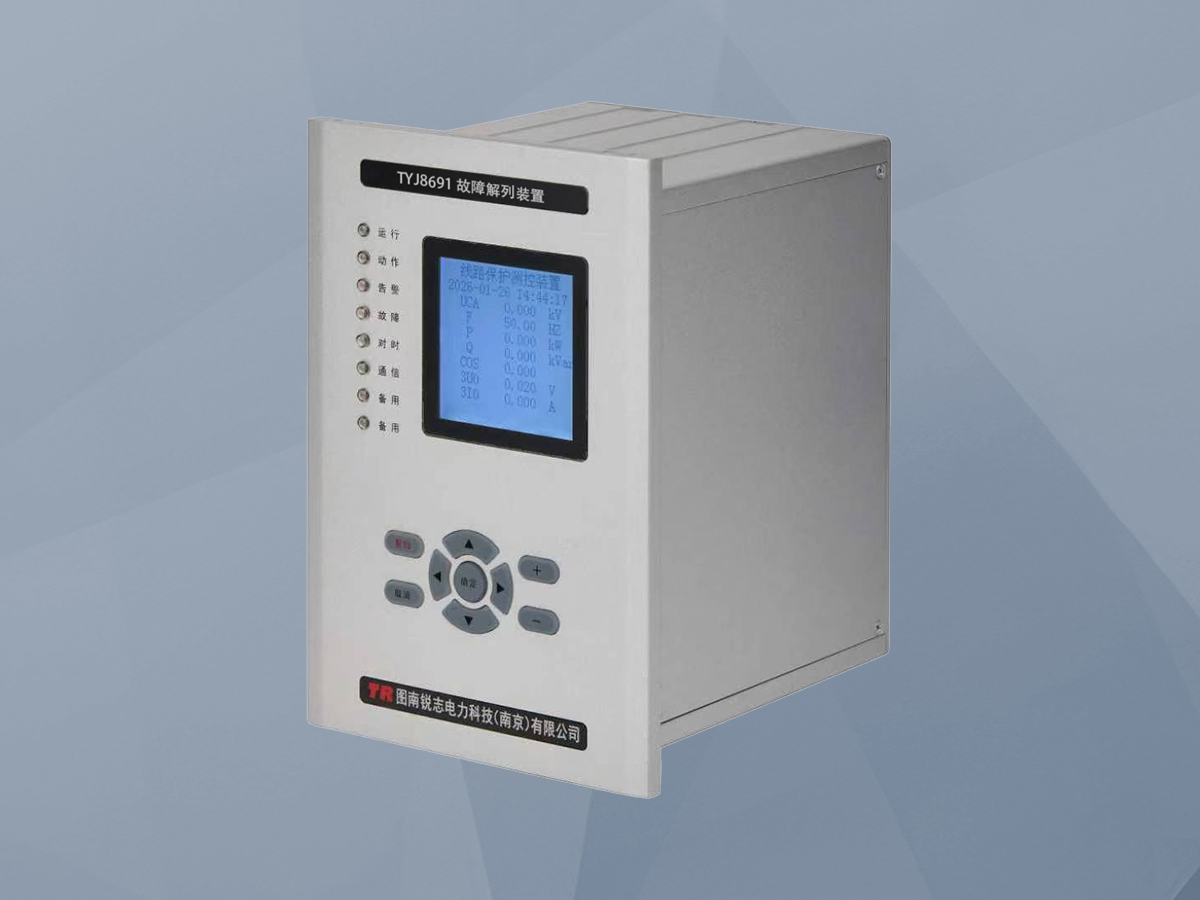

故障解列保护装置：应对局部故障的“切除型”快速隔离
       故障解列装置的逻辑定位与频率电压紧急控制完全不同。它要解决的是“局部故障扩散”问题——当并网点或本站母线出现短路、雷击过电压、孤岛效应等故障时，必须以毫秒级响应把故障段从主网中剥离出来，保护主网和其他设备不受波及。
       工作原理上，装置监测并网点的电压、电流、频率、功率方向等电气量，配置低频/高频解列、低压/过压解列、零序过压保护等功能，并通过滑差闭锁（df/dt）、PT 断线闭锁、低压闭锁（三相电压均低于 0.3Un 时闭锁）等逻辑提高可靠性。以光伏场景为例：低频保护第一轮通常整定在 47.5~48.5Hz、第二轮在 46~46.5Hz，分轮次切除本站负荷或解列本站；过压保护在母线电压异常升高超过定值时动作解列；零序过压保护则用于检测单相接地故障，定值需考虑系统中性点接地方式（中性点接地系统常取 10~15V，不接地系统通常取 180V 二次值）。
       动作本质是“切除型”：瞬时式动作（毫秒级，0.1~0.5 秒完成），直接切断整个并网点或故障回路，没有“分级调节”的概念，动作不可逆，需故障排除后手动重启并网。
       典型应用场景集中在分布式电源并网点：包括集中式大型地面光伏电站、工商业分布式屋顶电站、户用光伏系统，以及风力发电、小型水电、生物质发电、余热发电、燃气轮机等各类分布式电源。装置设计覆盖 110kV、66kV、35kV、10kV、0.4kV 及 380V 等多个电压等级。在区域电网互联处，当两个区域电网通过联络线互联、其中一个发生严重故障时，故障解列装置也可将联络线断开，防止故障传播。
       需要特别强调的是，故障解列装置不同于因系统有功、无功缺额而设置的低频低压减载（解列）装置，两者不能等同混用；当使用该装置的低压解列功能时，要特别注意 PT 断线的判别逻辑，避免误动。

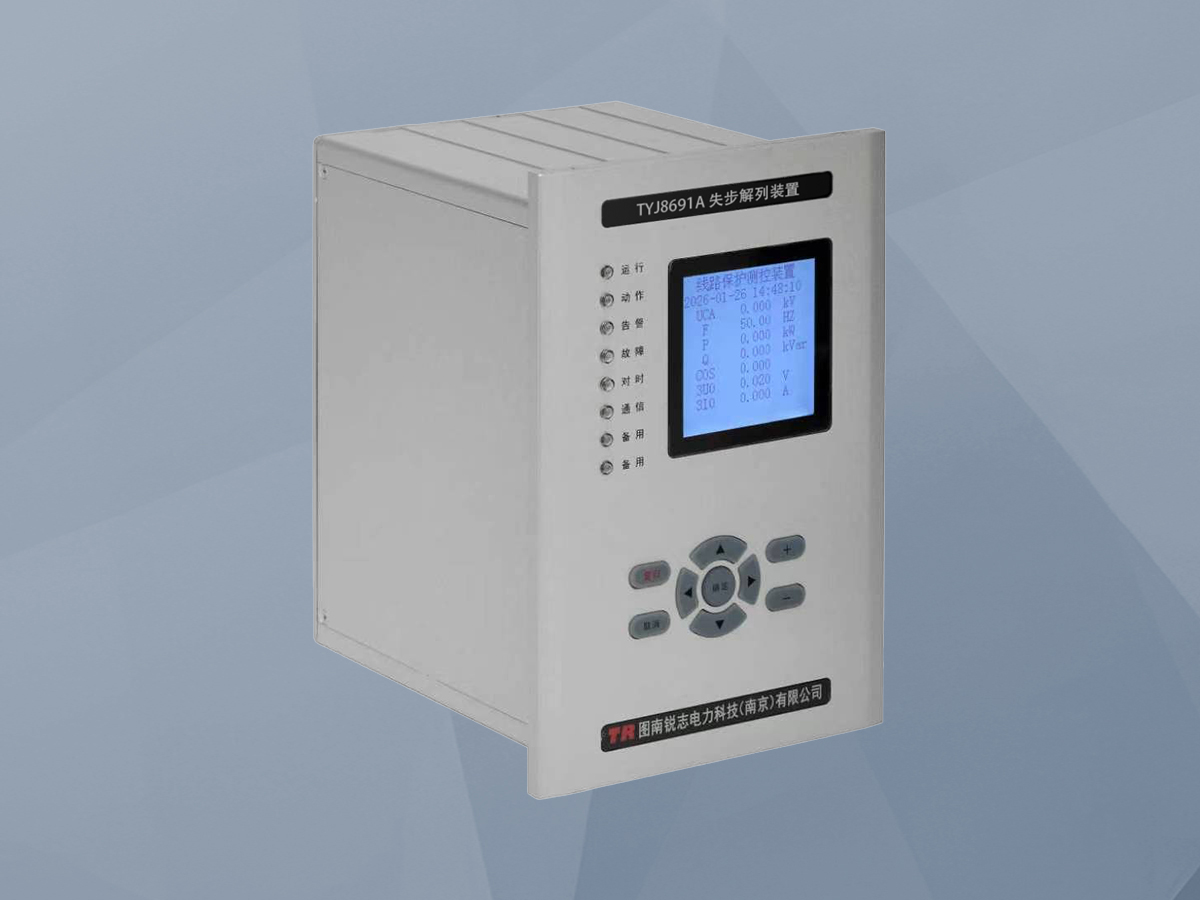

失步解列装置：应对功角失稳的“最后一道防线”
       失步解列装置应对的是三类危机中最严重的一种——功角失稳。当电力系统遭受大扰动后，不同区域的发电机群之间失去同步，进入异步运行状态（失步振荡），如果不及时处理，会引发连锁反应导致大面积停电。失步解列因此是第三道防线中真正意义上的“最后一道防线”。
       工作原理要复杂得多。装置通过 PT/CT 实时采集电压、电流信号，计算相角差和阻抗变化，核心判据有以下三种：
       一是测量阻抗变化规律（阻抗循序判别）：失步振荡过程中装置安装点测量到的阻抗值随功角变化而变化，利用测量阻抗的变化轨迹作为失步判据；
       二是电压与电流相位角 φ 的变化规律：将相位角 φ 范围划分为 6 个区域，当 φ 满足任一失步区域条件，且检测到联络线电压最低值低于允许定值时，判断为失步振荡，并可确定振荡中心方向；
       三是Ucosφ 变化规律：根据接入点的电压 U 和相位角 φ，计算出系统振荡中心点的 Ucosφ，将其变化范围划分为 6~7 个区域，连续跟踪变化轨迹，满足预定规律即判为失步。
       后两种判据具备自适应能力——能自动适应系统结构和运行方式的变化，即与系统运行方式、电网结构无关，只反映测量线路所在断面是否处于失步状态，不需要用户提供判断失步的定值，这是现代失步解列装置的重要进步。现代装置响应时间通常在 100ms 以内，具备强大的抗干扰能力和通信协同能力。
       动作本质是：在预先选定的输电断面，以断开输电线路或解列电厂/变电所母线来实现解列，把失步的区域间断面支路断开，使失稳区域间失去交流电气联系，从而成为两个独立的电网，每个电网内部保持同步运行，振荡得以平息。
       解列点的选择是一门艺术：应根据稳定计算结果确定，使被解开的两部分电网尽量保持稳定运行，或在采取一定控制措施后能维持稳定运行，并以最少的解列点和最少的断路器来实现。
       典型应用场景主要包括：
       大型发电厂送出线路：如浙江某 220MWp 太阳能地面电站的 220kV 出线、衢江某 35kV 出线等，每条出线侧各配置一套失步解列装置；
       区域电网联络线：跨区域互联电网中防止失步振荡扩散的关键节点；
       重要变电站及特高压交直流混联电网：这类系统失步风险更高，失步解列尤为重要；
       新能源高比例接入的电网：风电、光伏的波动性可能引发电网振荡，需要更灵敏的解列控制。

三者区别的工程化总结
       把三类装置放在一起对比，可以从以下几个维度看清边界：
       从应对的失稳形态看：频率电压紧急控制对应频率失稳（有功不平衡）和电压失稳（无功不平衡）；故障解列对应局部短路、雷击、孤岛等故障形态；失步解列对应功角失稳（系统失去同步）。
       从动作对象看：频率电压紧急控制装置操作的是全网各处设置的低频减载、高频切机等装置，切除的是负荷或机组；故障解列装置操作的是并网点开关或故障线路，切除的是整个故障段；失步解列装置操作的通常是失稳区域间的联络线，断开的是区域间的电气联系。
       从动作方式看：频率电压紧急控制是“调节型”——分级轮次、间隔 0.3~1 秒、有选择性、可恢复；故障解列是“切除型”——毫秒级瞬时动作、无选择性、不可逆；失步解列则是“断面切开型”——基于阻抗/相角判据确认失步后，在预定点切开系统。
       从所处防线位置看：故障解列偏向第一道防线延伸（快速隔离故障源）；频率电压紧急控制与失步解列同属第三道防线，但前者应对“量”的不平衡，后者应对“相”的失步。
       从工程配置看：一个大型光伏电站的 220kV 升压站出线，可能同时配置失步解列及频率电压紧急控制装置（如 RCS-993E）；而电站内部的 35kV 汇集线、10kV 并网点，则需要故障解列装置来保护；如果电站所处系统有功缺额风险大，还需独立配置低频低压减载装置作为补充。三者各司其职，形成从“故障隔离→频率电压恢复→功角失稳兜底”的完整防御链。
       工程上最常见的错误是用故障解列装置去“兼任”频率电压紧急控制功能，或者用频率电压紧急控制装置去应对失步场景。虽然一些多功能装置集成了失步解列+频率电压紧急控制双重功能，但它仍然不能替代故障解列装置在并网点毫秒级隔离故障的作用。选型时必须对照 DL/T 1130《电力系统安全稳定控制系统技术规范》以及 GB/T 26399 等标准，根据工程所在电压层级、系统角色（电源侧/负荷侧/联络线）、失稳风险类型，分别校核三类装置的配置必要性，缺一不可。
