微机励磁调节器中的PID控制算法如何影响调节性能
一、 什么是微机励磁调节器中的PID控制算法
PID控制算法是微机励磁调节器中最核心的自动控制算法之一,通过比例(P)、积分(I)、微分(D)三个控制环节,对发电机端电压偏差进行计算和调节,实现励磁电流的精准控制。
在水电站同步发电机运行过程中,发电机端电压会受到负荷变化、电网扰动以及运行方式变化等因素影响。微机励磁调节器通过实时检测发电机实际电压,与设定电压值进行比较,得到电压偏差,然后利用PID算法计算励磁调节量,控制励磁功率柜输出,使发电机端电压快速恢复稳定。
相比传统模拟控制方式,数字PID算法具有参数调整灵活、控制精度高、动态响应快等特点,是现代励磁系统实现稳定控制的重要技术基础。

二、 PID控制算法在励磁调节中的基本工作原理
PID控制的核心思想是根据控制目标与实际运行状态之间的偏差,不断计算调整量,使系统输出逐渐接近目标值。
其基本控制过程如下:

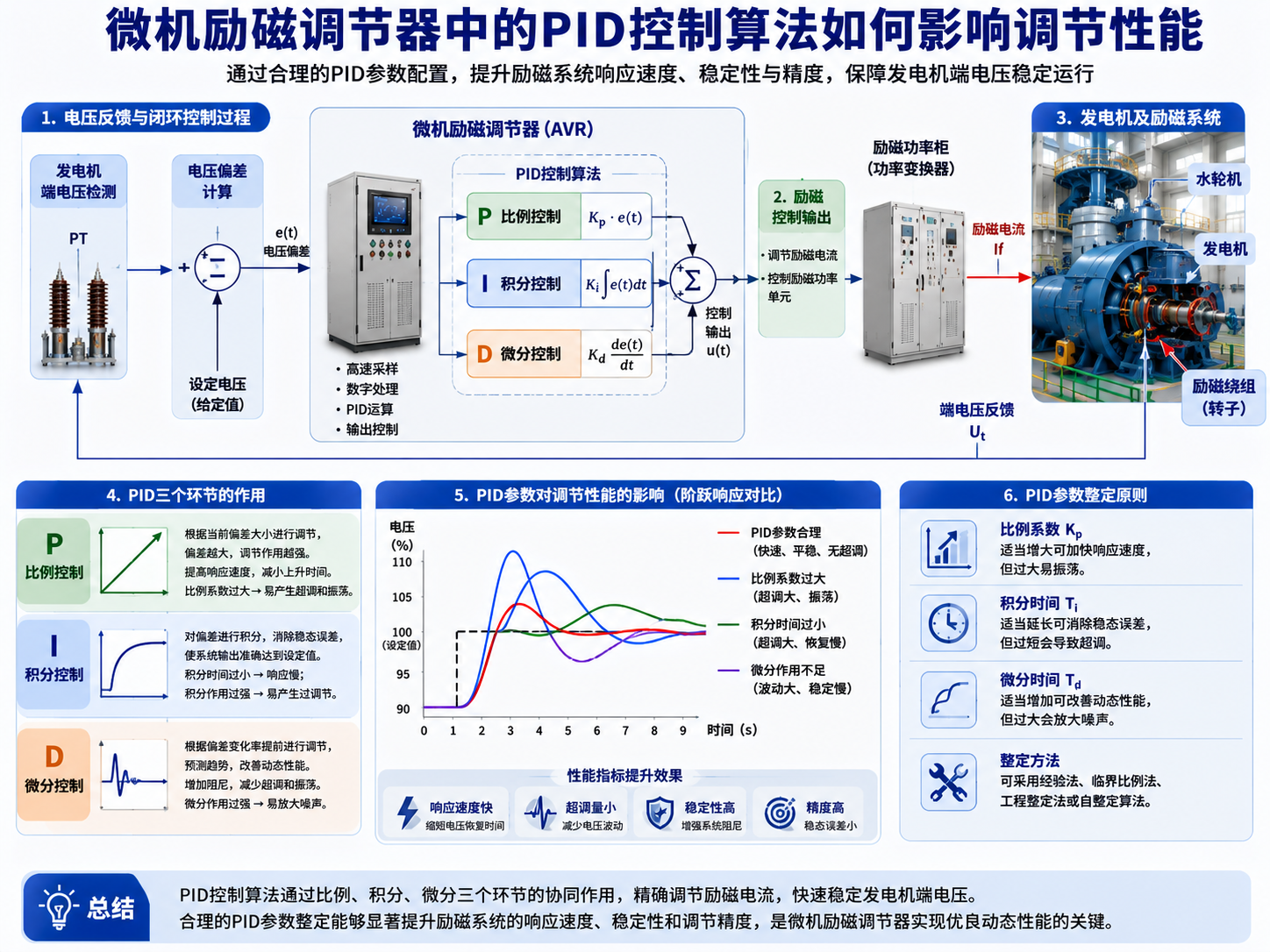

发电机端电压检测 → 计算电压偏差 → PID算法计算 → 输出励磁控制信号 → 调节励磁电流 → 改变发电机磁场 → 稳定端电压。
其中,电压偏差作为PID控制输入,励磁电流变化作为控制输出,通过连续反馈形成闭环控制系统。
三、 PID三个控制环节对励磁性能的影响
1. 比例控制(P)的作用——提高响应速度
比例控制根据当前电压偏差大小直接产生控制作用,偏差越大,调节输出越强。
在励磁系统中,提高比例系数可以增强电压调节速度,使发电机在负荷变化或电网扰动情况下快速恢复电压。
但是,如果比例系数设置过大,会导致励磁系统响应过快,容易产生电压超调甚至引起系统振荡。
2. 积分控制(I)的作用——消除稳态误差
积分控制主要用于消除长期存在的电压偏差,使发电机端电压能够准确保持在设定值。
例如,当发电机长期存在轻微电压偏差时,积分环节会不断累积误差,并逐渐增加调节作用,使最终电压误差趋近于零。
但积分作用过强可能造成调节滞后,引起过调节和振荡,因此需要合理设置积分时间参数。
3. 微分控制(D)的作用——改善动态性能
微分控制根据电压变化趋势提前进行调节,相当于预测系统未来变化方向,提高励磁系统阻尼能力。
在电网发生突然扰动时,微分环节能够提前增强或减弱控制作用,减少电压波动,提高系统动态稳定性。
由于微分环节容易受到测量噪声影响,在实际励磁系统中通常需要进行滤波处理。
四、 PID参数如何影响励磁调节性能
1. 比例系数过小的影响
比例系数过小时,励磁调节响应速度降低,当电网发生电压变化时,发电机端电压恢复时间变长,影响机组动态性能。
2. 比例系数过大的影响
比例系数过大会导致励磁系统响应过于敏感,容易产生电压振荡,降低系统稳定性。
3. 积分参数设置不合理的影响
积分作用不足时,系统可能存在长期电压偏差;积分作用过强时,可能出现积分饱和,导致调节过程变慢。
4. 微分参数设置不合理的影响
微分作用不足时,系统阻尼能力下降;微分作用过强时,容易放大测量噪声,影响控制稳定性。
五、 PID算法对励磁系统动态性能的提升
1. 缩短电压恢复时间
通过合理调整PID参数,励磁调节器能够快速响应负荷变化,使发电机端电压快速恢复到目标范围。
2. 降低电压波动
PID算法能够根据实时反馈不断修正控制量,减少电压变化幅度,提高供电质量。
3. 提高系统稳定裕度
合理的PID参数能够增强励磁系统阻尼能力,降低低频振荡风险,提高电力系统稳定水平。
4. 改善并网运行性能
在水电机组并网过程中,PID控制能够实现平稳建压和快速电压调节,提高机组并网成功率。
六、 PID算法与现代智能励磁控制的发展
1. 自适应PID控制
传统PID参数固定,而自适应PID能够根据机组运行状态自动调整参数,使励磁系统在不同工况下保持最佳控制效果。
2. 模糊PID控制
模糊控制技术结合PID算法,可以根据经验规则优化控制过程,提高复杂工况下的适应能力。
3. 智能算法融合
未来励磁系统将结合人工智能、大数据分析和数字孪生技术,实现更加智能化的参数优化和故障预测。
七、 总结
PID控制算法是微机励磁调节器实现精准电压控制和稳定运行的重要技术。比例环节决定响应速度,积分环节消除稳态误差,微分环节改善动态性能,三者协同作用决定励磁系统整体调节效果。
在水电站自动化系统中,合理配置PID控制参数,可以提高发电机端电压稳定性、增强电网支撑能力,是保障水轮发电机组安全、高效运行的重要技术手段。
-
