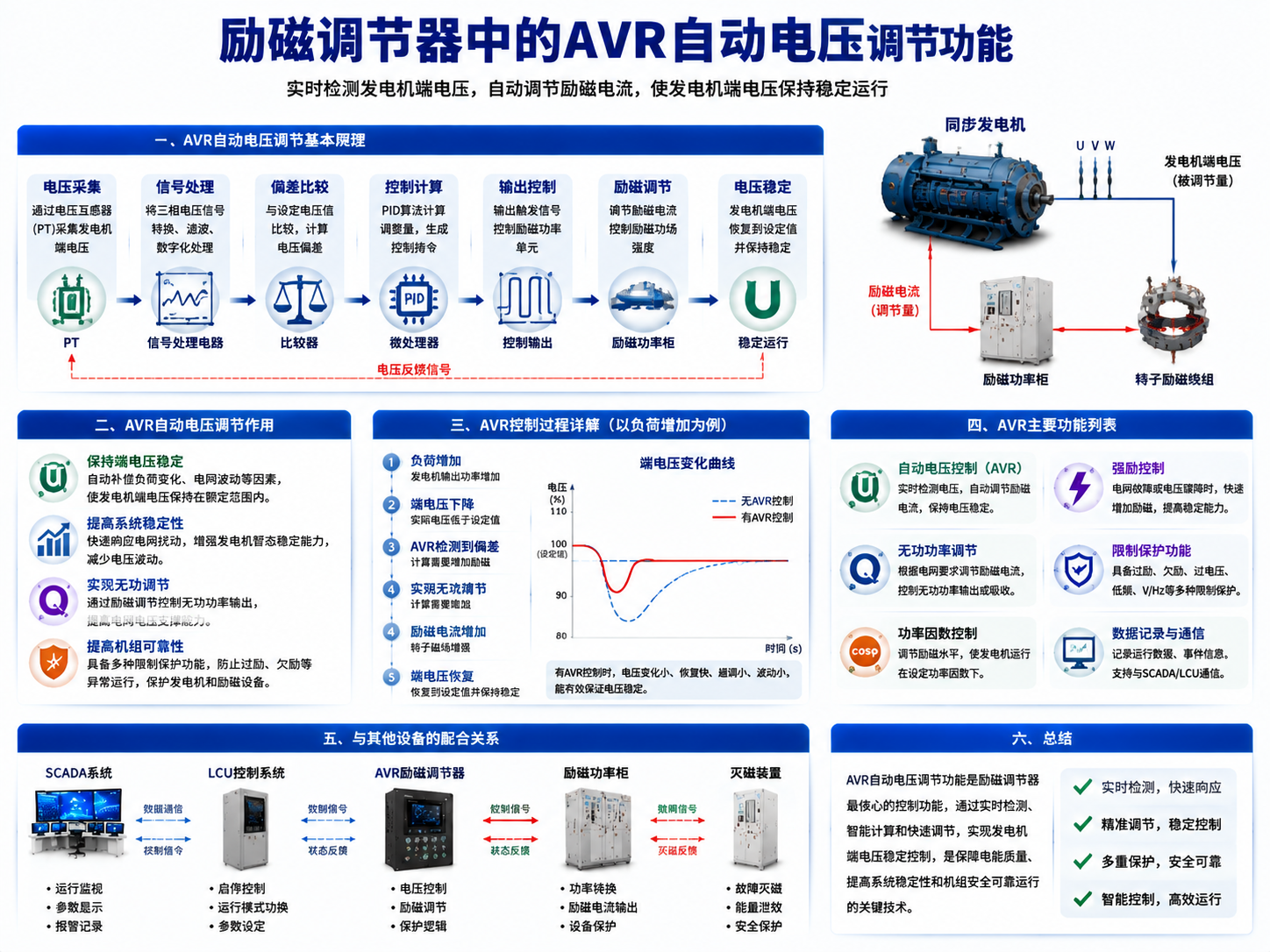

励磁调节器中的AVR自动电压调节功能是什么
一、 什么是励磁调节器中的AVR自动电压调节功能
AVR(Automatic Voltage Regulator,自动电压调节器)是励磁调节器中的核心控制功能,主要作用是自动检测发电机端电压变化,并通过调节励磁电流,使发电机端电压保持在设定范围内稳定运行。
在同步发电机运行过程中,端电压会受到负荷变化、电网电压波动、机组运行状态变化等因素影响。如果没有自动调节功能,发电机输出电压会产生较大波动,影响供电质量以及电力系统稳定性。
AVR通过建立“电压检测—偏差计算—励磁调节—电压反馈”的闭环控制过程,实现发电机端电压自动稳定控制,是现代水电站励磁系统最基础、最重要的控制功能。

二、 AVR自动电压调节的基本工作原理
AVR采用闭环自动控制方式,通过实时检测发电机实际端电压,与设定电压值进行比较,根据两者之间的偏差自动调整励磁输出。
其基本控制过程如下:
发电机端电压采集 → 电压信号处理 → 与给定值比较 → AVR控制计算 → 输出励磁控制信号 → 调节励磁电流 → 改变发电机磁场 → 稳定端电压。
例如,当水电机组负荷增加时,发电机端电压可能下降,AVR检测到电压偏差后,会立即增加励磁电流,使转子磁场增强,提高发电机内部电势,从而使端电压恢复到目标值。
三、 AVR自动电压调节的核心控制过程
1. 电压信号采集
AVR首先通过电压互感器(PT)采集发电机三相端电压信号,将高电压信号转换为励磁调节器能够处理的低电压模拟信号或数字信号。
采集的数据主要包括:
发电机端电压。
系统电压。
电压频率。
励磁运行状态。
2. 电压偏差计算
AVR内部控制程序将实际测量电压与设定电压值进行比较,计算两者之间的偏差。
当:
实际电压低于设定值 → 增加励磁。
实际电压高于设定值 → 减少励磁。
实际电压接近设定值 → 保持当前励磁状态。
3. 励磁控制计算
AVR根据电压偏差,通过比例积分微分(PID)控制算法或先进数字控制算法计算需要调整的励磁量。
控制算法主要用于:
提高电压调节速度。
减少电压波动。
避免调节过冲。
提高系统稳定性。
4. 控制励磁功率单元
AVR计算完成后输出控制信号,控制励磁功率柜中的晶闸管整流装置或电力电子变换装置,改变励磁电流大小。
励磁变化过程:
增加励磁电流 → 转子磁场增强 → 发电机内部电势提高 → 发电机端电压升高。
减少励磁电流 → 转子磁场减弱 → 发电机内部电势降低 → 发电机端电压降低。
四、 AVR自动电压调节功能的主要作用
1. 保持发电机端电压稳定
AVR能够自动补偿由于负荷变化、电网波动造成的电压变化,使发电机端电压保持在额定范围内,提高电能质量。
2. 提高电力系统稳定性
当电网发生扰动时,AVR能够快速调整励磁,提高发电机暂态稳定能力,减少系统电压波动。
3. 实现无功功率自动调节
同步发电机的无功功率主要受励磁控制影响,AVR通过调整励磁水平,实现无功功率输出调节,提高电网电压支撑能力。
4. 提高机组运行可靠性
AVR具备限制保护功能,可以防止过励、欠励等异常运行状态,保护发电机和励磁设备安全。
五、 AVR与励磁系统其他设备的配合关系
1. AVR与励磁功率柜配合
AVR负责计算控制指令,励磁功率柜负责将控制指令转换为实际励磁电流输出。
两者形成控制与执行关系:
AVR决定励磁大小,功率柜执行励磁输出。
2. AVR与灭磁装置配合
当发电机发生故障或需要紧急停机时,保护系统动作,灭磁装置快速释放转子磁场能量,保障设备安全。
3. AVR与SCADA系统配合
AVR通过通信接口将励磁电压、电流、运行状态、报警信息上传至SCADA系统,实现远程监控和运行分析。
六、 AVR自动电压调节的发展趋势
1. 数字化控制
现代AVR采用高速微处理器和数字控制算法,提高调节精度和响应速度。
2. 智能化控制
结合人工智能、大数据分析技术,未来AVR能够实现运行状态预测、故障诊断和智能优化控制。
3. 与智慧水电站融合
AVR将进一步与LCU、SCADA、数字孪生平台融合,实现发电机励磁系统智能化管理。
七、 总结
励磁调节器中的AVR自动电压调节功能,是通过实时检测发电机端电压,并自动调整励磁电流,实现发电机电压稳定控制的核心技术。
在水电站自动化系统中,AVR不仅保障发电机端电压稳定,还承担无功调节、系统稳定增强以及设备保护等重要任务,是实现安全、高效、智能化运行的重要控制环节。
-
