励磁系统中的可控硅整流柜工作原理及应用分析

一、 什么是励磁系统中的可控硅整流柜

可控硅整流柜是同步发电机励磁系统中的重要功率执行设备，主要负责将励磁电源提供的交流电转换为可调节的直流电，并向发电机转子励磁绕组提供稳定的励磁电流。

在现代水电站中，可控硅整流柜通常与微机励磁调节器、励磁变压器、灭磁装置以及发电机转子绕组配合运行。微机励磁调节器负责计算励磁控制量，可控硅整流柜负责将控制信号转换成实际的励磁功率输出，从而实现发电机端电压和无功功率的自动调节。

二、 可控硅整流柜的基本组成

1. 可控硅整流桥

可控硅整流桥是整流柜的核心功率部件，通常由多个晶闸管按照三相全控桥等方式组成。通过控制晶闸管的触发角，可以改变整流输出电压，从而实现励磁电流调节。

2. 触发控制单元

触发控制单元负责接收励磁调节器输出的控制指令，并按照设定的触发时序产生晶闸管门极触发脉冲，使各个可控硅按照正确的时间顺序导通。

3. 快速熔断器

快速熔断器用于保护可控硅等功率半导体器件。当出现短路、过流等异常情况时，快速熔断器能够快速切断故障电流，降低功率器件损坏风险。

4. 散热与冷却装置

可控硅在大电流运行过程中会产生热量，因此整流柜通常配置风冷或其他散热措施。散热系统的运行状态直接影响整流柜长期运行的可靠性。

5. 电压、电流检测单元

检测单元用于采集整流输出电压、励磁电流、功率器件温度等运行参数，并将相关信号提供给励磁调节器和保护系统。

三、 可控硅整流柜的工作原理

可控硅整流柜的核心原理是利用晶闸管的可控导通特性，将交流电整流为大小可调的直流电。

其基本工作流程为：

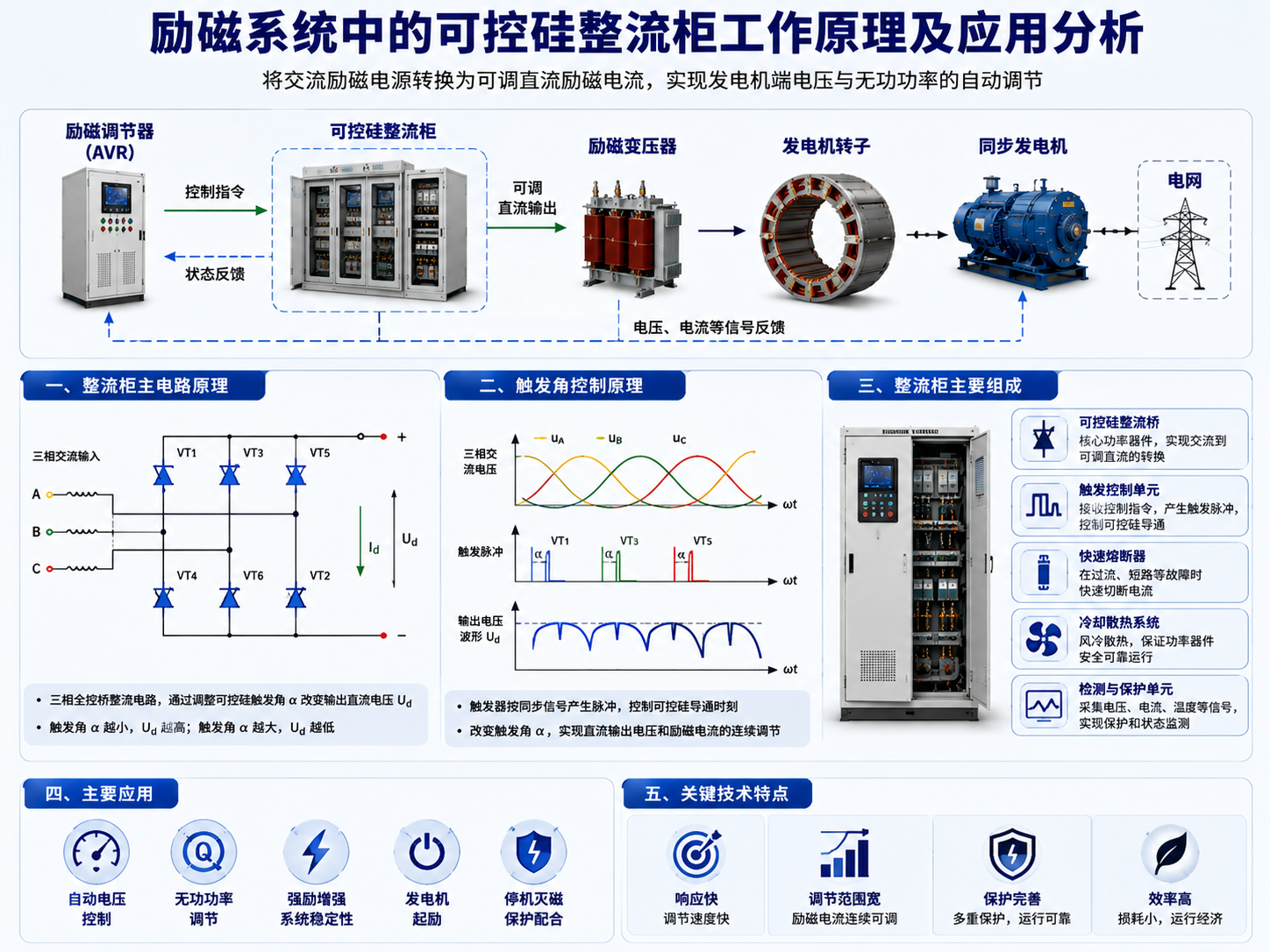

励磁电源 → 励磁变压器 → 可控硅整流桥 → 直流励磁电流 → 发电机转子励磁绕组。

在正常运行过程中，微机励磁调节器实时检测发电机端电压，并根据电压偏差计算励磁调节量。控制指令传递至触发控制单元后，触发单元改变可控硅的触发角，使整流桥输出不同大小的直流电压。

当需要增加励磁时，控制系统使整流输出能力提高，励磁电流增加，发电机转子磁场增强；当需要降低励磁时，则降低整流输出，使励磁电流减小。

四、 可控硅触发角如何实现励磁调节

1. 触发角较小时

可控硅较早导通，整流桥输出的平均直流电压较高，励磁电流相应增加，适用于发电机需要增强励磁的运行状态。

2. 触发角增大时

可控硅导通时间推迟，整流输出平均电压降低，励磁电流随之减小，实现降低励磁的控制效果。

3. 连续调节

通过连续改变触发角，可控硅整流柜能够实现励磁电流的连续调节，从而满足发电机端电压、无功功率以及系统稳定控制的要求。

五、 可控硅整流柜与励磁调节器如何配合

1. 励磁调节器负责控制计算

微机励磁调节器采集发电机端电压、定子电流、励磁电流等参数，根据AVR自动电压调节、PID控制以及相关限制保护逻辑计算所需的励磁控制量。

2. 触发单元负责指令转换

触发控制单元将励磁调节器的控制量转换成与电网同步的可控硅触发脉冲，并按照规定的相序和触发时序控制整流桥。

3. 整流柜负责功率输出

可控硅整流桥根据触发脉冲调整导通状态，将交流电转换成所需的直流励磁电流，最终作用于发电机转子绕组。

4. 检测信号形成闭环反馈

整流柜将励磁电压、励磁电流以及设备状态反馈给励磁调节器，形成完整的闭环控制系统。

六、 可控硅整流柜在水电站中的主要应用

1. 发电机自动电压控制

在AVR控制模式下，整流柜根据励磁调节器指令自动调整励磁电流，使发电机端电压保持稳定。

2. 无功功率调节

通过调整发电机励磁水平，可控硅整流柜参与发电机无功功率调节，为电网提供电压支撑。

3. 强励控制

当电网发生严重电压扰动时，励磁调节器可以快速提高励磁控制量，使整流柜快速增加励磁输出，提高发电机暂态电压支撑和系统稳定能力。

4. 发电机起励

机组启动过程中，整流柜按照起励控制逻辑建立转子励磁电流，使发电机端电压逐步建立，为并网运行创造条件。

5. 停机和灭磁配合

机组停机或发生严重故障时，整流柜停止励磁输出，同时与灭磁装置配合快速降低转子磁场能量，保护发电机和励磁设备。

七、 可控硅整流柜常见保护功能

1. 过电流保护

当励磁电流超过允许范围时，保护系统及时限制或切断功率输出，避免可控硅和励磁绕组受到过电流冲击。

2. 可控硅过温保护

通过温度检测元件监视功率器件温度，当散热异常或器件温度过高时发出报警或保护信号。

3. 交流侧异常保护

对励磁电源的缺相、过压、欠压等异常状态进行监测，避免输入电源异常导致整流桥损坏。

4. 直流侧异常保护

监视励磁输出侧的过电压、过电流以及其他异常状态，并与灭磁及保护系统进行联动。

5. 触发脉冲异常保护

对晶闸管触发脉冲进行监测，当出现脉冲丢失、异常或同步故障时及时报警，防止整流桥工作异常。

八、 可控硅整流柜运行维护的重点

1. 检查功率器件

定期检查可控硅、快速熔断器以及连接端子的运行状态，重点关注发热、变色、松动和异常噪声等现象。

2. 检查冷却系统

检查冷却风机、风道以及滤网，确保功率器件具有良好的散热条件，避免因过热造成设备故障。

3. 检查触发系统

检查触发脉冲波形、同步信号以及触发板运行状态，确保各可控硅能够按照正确时序可靠导通。

4. 检查励磁运行数据

通过励磁调节器和SCADA系统查看励磁电压、励磁电流、功率柜温度、报警记录等数据，及时发现异常趋势。

九、 总结

可控硅整流柜是水电站励磁系统中的关键功率执行设备，其核心作用是利用晶闸管的可控导通特性，将交流励磁电源转换为可调节的直流励磁电流。

在实际运行中，微机励磁调节器负责控制计算，可控硅触发系统负责产生触发脉冲，整流柜负责励磁功率输出，检测与保护系统负责状态监视和故障处理。通过各环节协同工作，可以实现发电机端电压稳定、无功功率调节、强励、起励以及安全灭磁等功能。

因此，在水电站励磁系统设计、设备选型和运行维护过程中，不仅需要关注可控硅整流柜的额定容量，还应综合考虑冗余配置、散热能力、触发可靠性、保护功能以及与励磁调节器的整体匹配，才能保证励磁系统长期安全稳定运行。
