电源无扰动快切装置在煤矿主通风机高压配电系统的应用方式探讨

摘要
  煤矿主通风机是矿井通风系统的核心设备，其供电可靠性直接关系到井下瓦斯治理与作业人员生命安全。随着煤矿开采深度不断增加，外部电网波动日益频繁，传统备用电源自动投入装置因切换时间长、冲击电流大，已难以满足高瓦斯矿井对主通风机连续运行的要求。本文深入分析了煤矿主通风机高压配电系统的运行特点与传统备自投装置的局限性，系统阐述了电源无扰动快切装置的工作原理、切换方式及其在单母线分段接线中的应用。通过引入无扰动快切装置技术，实现了主通风机电源的毫秒级无扰动切换，显著提升了供电系统可靠性，为煤矿安全生产提供了有力保障。

1 引言
  在煤矿五大灾害中，瓦斯事故始终是威胁最大的隐患之一。加强矿井通风是预防瓦斯积聚、稀释有害气体的根本手段，而主通风机正是这一生命线工程的动力源泉。《煤矿安全规程》明确规定，矿井必须配备两套同等能力的通风机，一套工作、一套备用，且备用通风机必须在10分钟内启动运行。
  然而，在实际生产中，电网故障或计划检修导致的短暂停电时有发生。传统的人工倒闸操作流程繁琐，从确认停电、拉闸、等待风机停转再到合闸送电，整个过程耗时约5分钟。对于高瓦斯矿井而言，这5分钟的停风意味着必须启动瓦斯排放预案、组织人员撤离，不仅严重影响生产效率，更埋下了巨大的安全隐患。
  因此，如何实现主通风机电源的快速、无扰动切换，确保风机在主电源故障时能够无缝过渡到备用电源，成为煤矿供电系统亟待解决的关键问题。

2 煤矿主通风机高压配电系统接线方式

2.1 单母线分段接线
  煤矿主通风机高压配电系统普遍采用单母线分段接线方式。该接线将一条母线分为两段，I段母线由工作电源（进线1）供电，II段母线由备用电源（进线2）供电，两段母线之间通过母联断路器连接。正常运行时，工作电源和备用电源分别带各自的负荷，母联断路器处于分位，形成"热备用"状态。
  这种接线方式的优势在于：
  • 两段母线电气上相互独立，一段母线故障不影响另一段；
  • 备用电源处于带电热备用状态，切换速度快；
  • 运行方式灵活，既可分段运行，也可合母联合并运行。

2.2 主通风机的供电要求
  主通风机作为一级负荷，对其供电系统有以下特殊要求：
  • 必须由两个独立的电源供电，且两个电源来自不同母线段；
  • 当一个电源发生故障时，另一个电源应能自动投入；
  • 切换过程应尽可能短，避免风机转速大幅下降；
  • 切换冲击应控制在设备允许范围内，防止损坏变频器或电机。

3 传统备自投装置的局限性

3.1 切换原理与时间分析
  传统备用电源自动投入装置（简称备自投）采用"先断后合"的串联切换方式。当检测到工作母线失压后，首先跳开工作电源断路器，经过一段固定延时后，再合上备用电源断路器。
  其动作判据通常为：母线三相电压低于整定值（一般为额定电压的20%~35%），且工作进线无压无流，同时备用电源有压。为了防止误动，备自投还需躲过各种保护动作时间和重合闸时间，因此实际整定的切换时间往往长达1~2秒，甚至更长。

3.2 暂态过程对主通风机的影响
  主通风机驱动电机多为大容量异步电动机。当工作电源断开后，电机依靠机械惯性继续旋转，定子绕组在转子剩磁作用下产生感应电动势，形成反馈电压——即"残压"。残压的幅值和频率随转速下降而逐渐衰减。
  传统备自投等待母线电压跌落到很低水平后才合闸，此时残压与备用电源电压之间可能存在很大的幅值差、频率差和相位差。强行合闸将产生巨大的冲击电流和冲击转矩，可能导致：
  • 变频器过流保护动作而停机；
  • 电机绕组绝缘损伤；
  • 机械轴系承受过大冲击扭矩；
  • 风机叶片反转或损坏。
  更重要的是，即使切换成功，风机也需要重新启动加速，无法实现真正的连续运行，这对于高瓦斯矿井是不可接受的。

4 电源无扰动快切装置的工作原理

4.1 残压跟踪与暂态分析
  电源无扰动快切装置的核心思想是：不等待母线电压完全跌落，而是实时跟踪残压的变化规律，在残压与备用电源电压的差值处于安全范围内时完成合闸。
  当工作电源断开后，电动机群在惰行过程中呈现异步发电机特征。母线残压向量在极坐标系中沿特定轨迹移动，其幅值逐渐减小，相位逐渐偏移。快切装置通过高精度采样，实时计算残压与备用电源之间的压差、频差和角差，动态判断最佳合闸时机。

4.2 快速切换
  快速切换是最理想的切换方式。装置在检测到工作电源故障后，立即捕捉备用电源与母线残压之间的相位关系。当两者之间的频差和角差均小于整定值时，装置发出合闸命令。此时断电时间极短（通常在毫秒级），电机转速几乎没有下降，残压幅值仍维持在较高水平，合闸冲击极小。
  快速切换的实现条件取决于以下几个因素：
  • 工作电源与备用电源之间的初始相位差；
  • 装置起动速度（保护起动最快）；
  • 备用开关的固有合闸时间；
  • 母线段负荷特性决定的相位差变化速率。

4.3 同期捕捉切换
  当快速切换条件不满足时，同期捕捉切换是最佳的后备方案。装置实时跟踪残压与备用电源的频差和角差变化，以两者的第一次相位重合点作为合闸目标点。在相位重合点附近合闸，冲击电流最小，母线电压仍可保持在65%~75%额定电压，电机转速下降有限，通常仍能顺利自启动。

4.4 残压切换与长延时切换
  如果上述两种方式均无法实现，装置自动降级为残压切换或长延时切换。残压切换是在母线电压衰减到20%~40%额定电压后合闸，虽能保证电机安全，但停电时间较长，电机自启动成功率有所降低。长延时切换则通过固定延时等待残压充分衰减，作为最后的保障手段。

5 快切装置在煤矿主通风机系统的应用

5.1 系统架构与接线

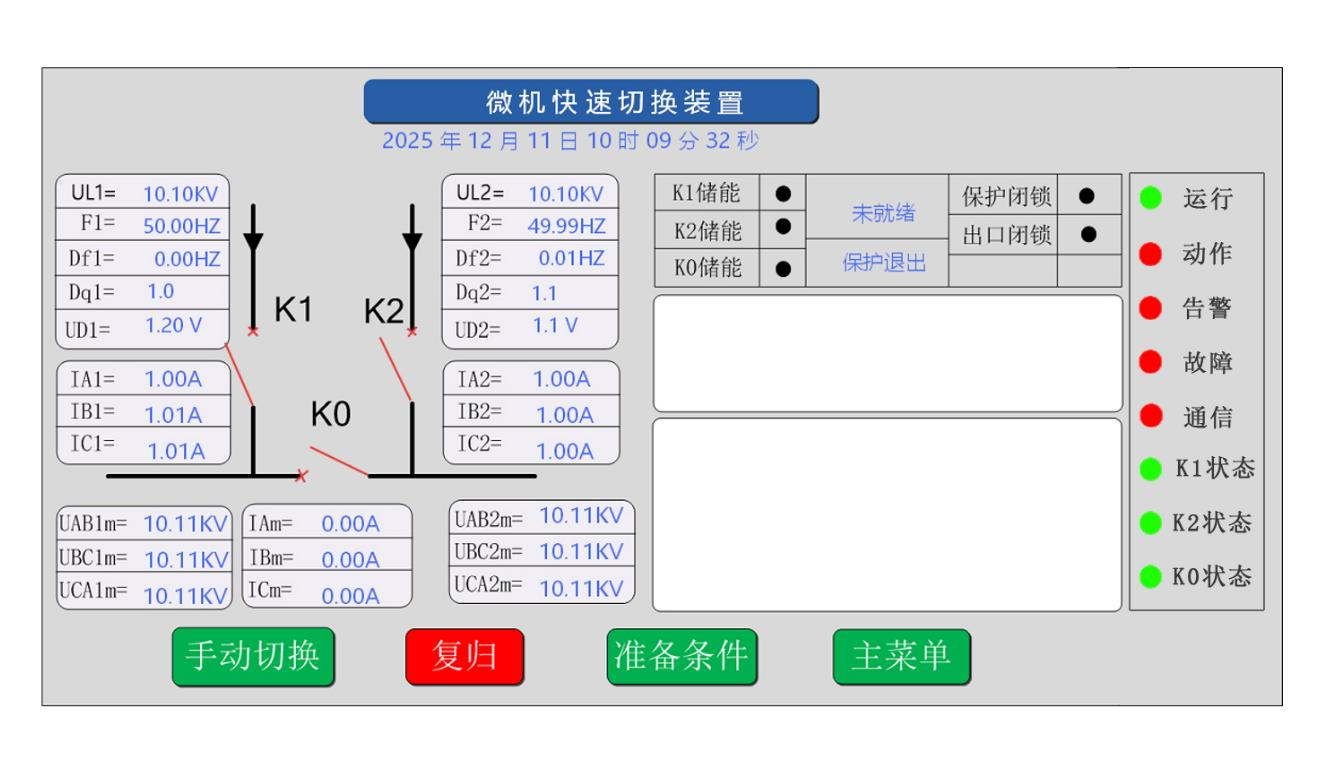

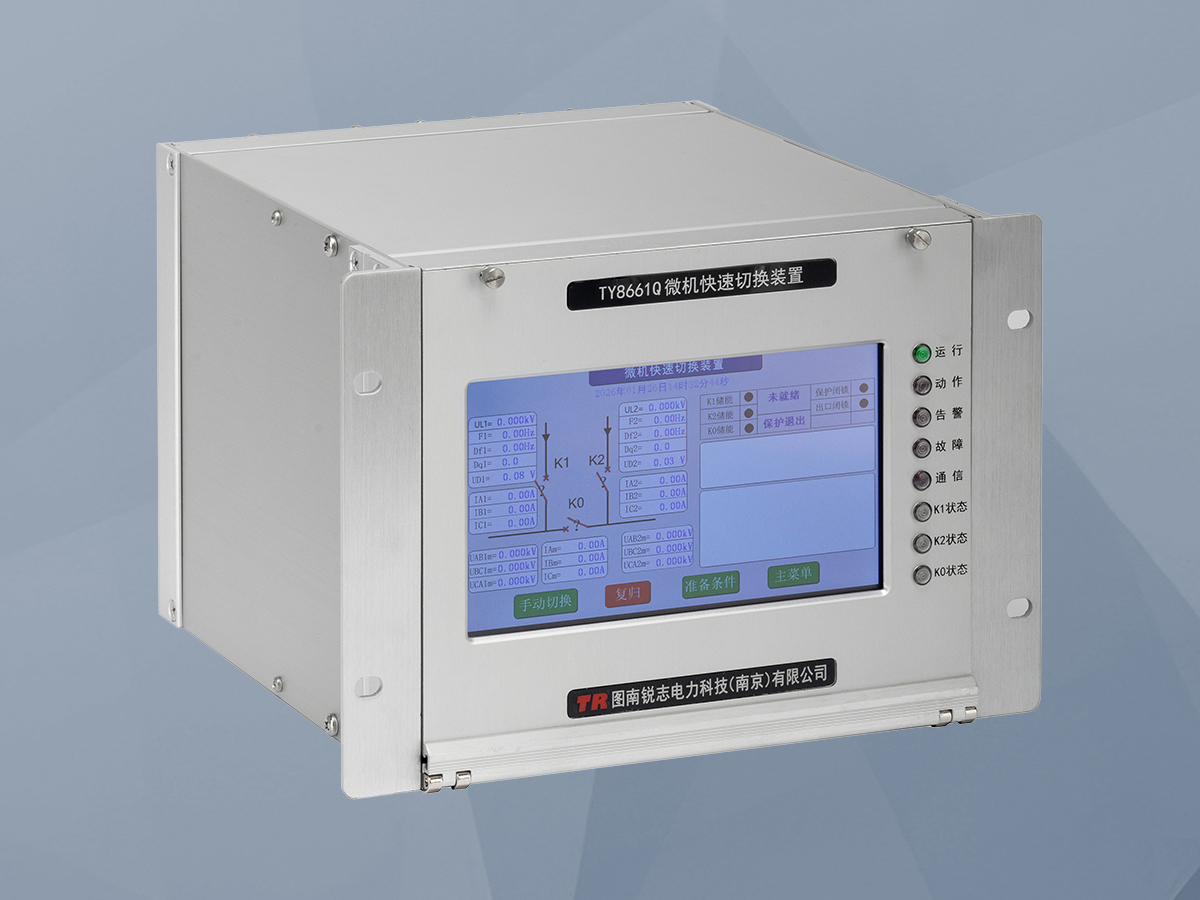

  在煤矿主通风机高压配电系统中，快切装置通常安装在进线柜或母联柜内，与断路器、互感器等一次设备配合工作。装置采集两段母线的三相电压、两路进线的三相电流以及各断路器的位置信号，通过内部逻辑判断系统运行状态。

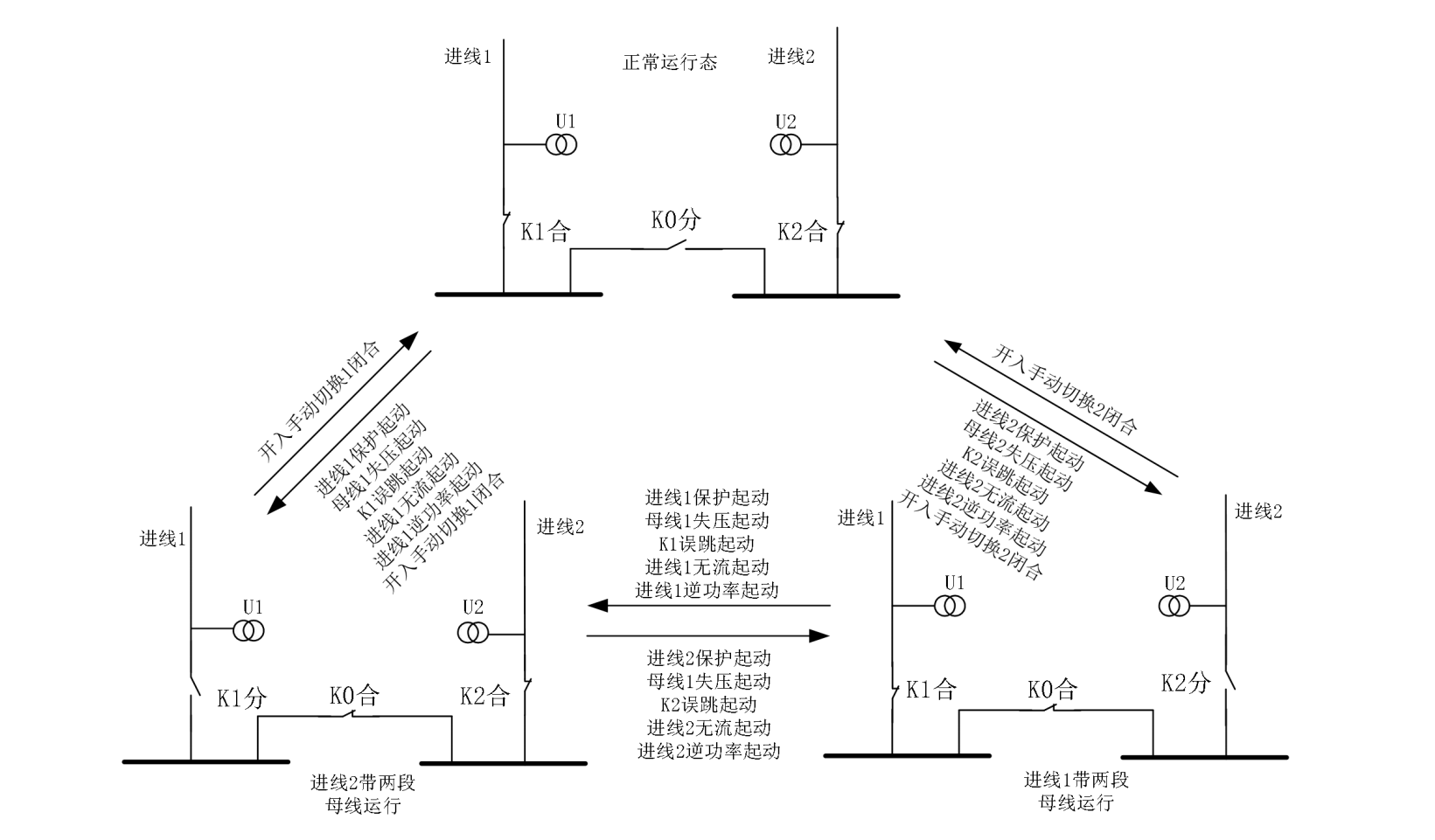

  以单母线分段接线为例，快切装置支持以下六种切换路径：
  • 进线1到母联切换（K1→K0）
  • 进线2到母联切换（K2→K0）
  • 进线1到进线2切换（K1→K2）
  • 进线2到进线1切换（K2→K1）
  • 母联到进线1切换（K0→K1）
  • 母联到进线2切换（K0→K2）

5.2 起动方式的选择

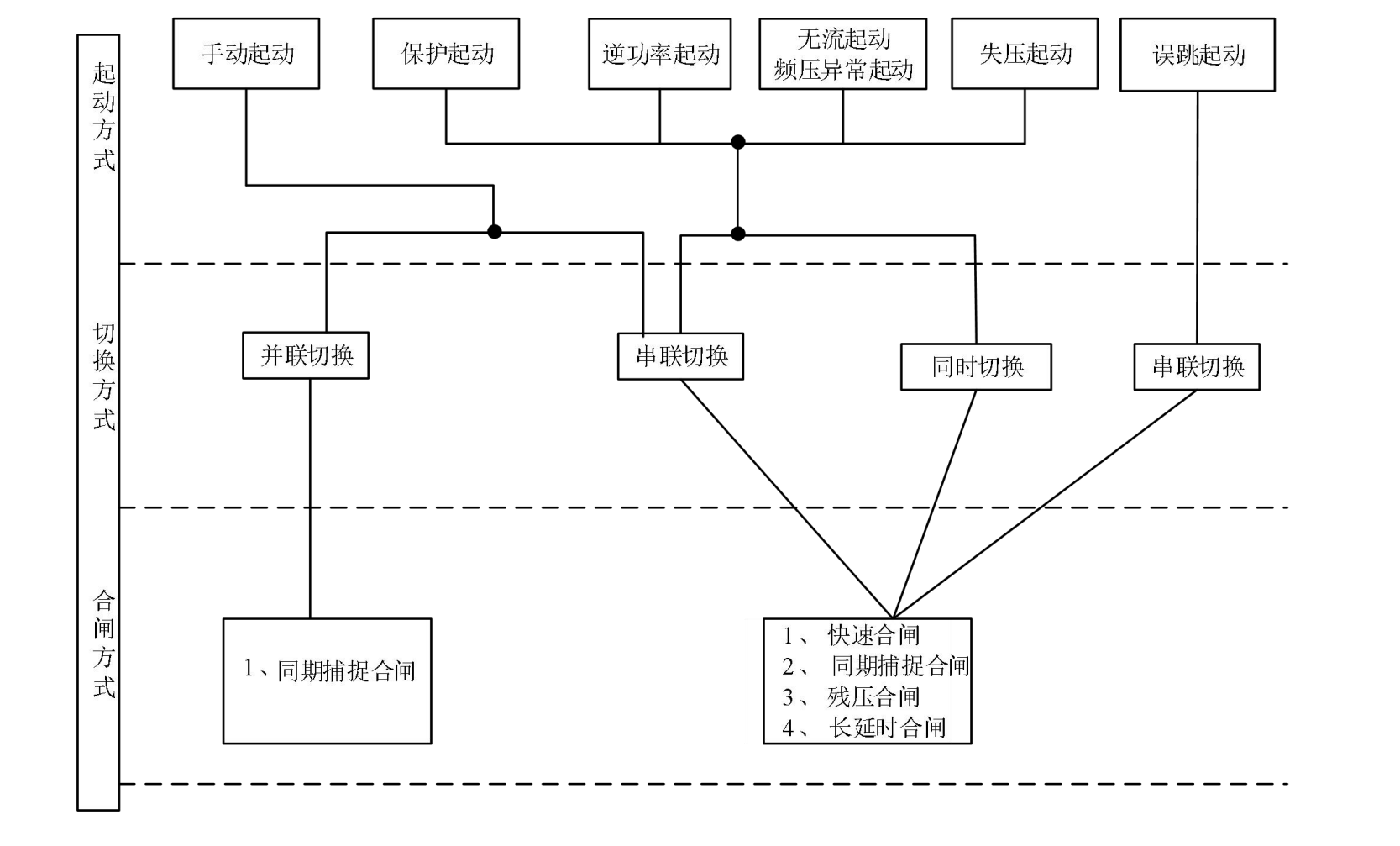

  快切装置提供多种起动方式以适应不同故障场景：
  保护起动是最快速的起动方式。将电源侧主保护接点引入快切装置，一旦检测到保护动作信号，装置立即启动切换，无需等待电压或电流判据，最大限度缩短切换时间。
  失压起动是基本起动方式。当母线三相电压均低于整定值且持续一定时间后，装置启动切换。对于主通风机供电系统，失压起动定值一般整定为额定电压的65%~70%，延时整定为0.1~0.2秒，在保证可靠性的前提下尽量提高灵敏度。
  误跳起动用于开关偷跳等非故障工况。当工作开关意外跳开且进线无流时，装置自动合上备用电源，恢复母线供电。
  无流起动和逆功率起动作为补充手段，用于保护接点无法接入的场景。

5.3 切换方式的整定
  对于主通风机这类重要负荷，推荐采用串联切换方式，即先跳开故障电源开关，确认跳开后根据合闸条件合上备用电源。串联切换虽然比同时切换多一个确认步骤，但安全性更高，避免了两个电源长时间并列的风险。
  在合闸方式上，应优先启用快速切换和同期捕捉切换，确保在绝大多数情况下实现无扰动切换。残压切换和长延时切换作为后备，仅在极端情况下投入使用。

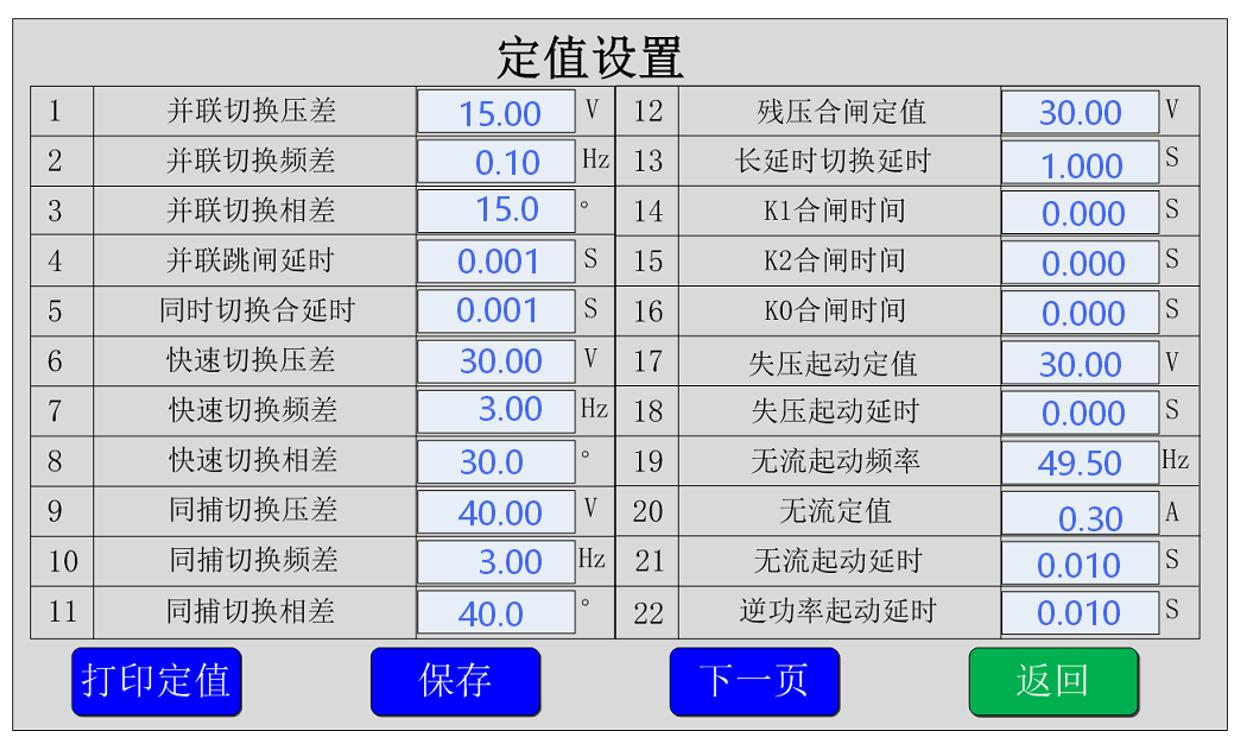

5.4 关键定值整定原则
  快速切换频差一般整定为1.0~1.5 Hz，兼顾切换速度和可靠性。整定值过大可能造成较大冲击，过小则容易导致切换失败而降级到同期捕捉。
  快速切换相差应根据备用开关合闸时间计算，确保合闸瞬间相位差不超过允许极限（通常为60°）。计算公式为：Δφ + 360 × Δf × Tcb ≤ 63°，其中Δφ为整定相差，Δf为实际频差，Tcb为开关合闸时间。
  无流定值用于失压起动判别和PT断线判别，一般整定为0.06倍CT额定电流。
  方向过流闭锁值用于防止母线或出线故障时误切换，应按躲过最大负荷电流整定，可靠系数取1.3~1.5。

6 工程应用效果分析

6.1 切换时间对比
  传统备自投装置的动作时间通常为1~2秒，加上开关固有动作时间，实际断电时间可达2秒以上。而快切装置在保护起动方式下，从故障发生到备用电源合闸，总时间可控制在100~200毫秒以内，其中快速切换的最小断电时间仅为备用开关合闸时间加上装置固有延时（约11毫秒）。

6.2 对主通风机运行的影响
  在毫秒级切换时间内，主通风机电机的转速下降极为有限，残压幅值仍维持在较高水平。合闸时冲击电流和冲击转矩均处于设备允许范围内，变频器或软启动器不会触发保护动作，风机实现真正意义上的连续运行。

6.3 安全效益
  采用快切装置后，主通风机因电源切换导致的停机次数大幅减少，井下风流稳定性显著提高。对于高瓦斯矿井，这意味着瓦斯超限风险的有效降低，为安全生产提供了坚实保障。

7 结论与展望
  电源无扰动快切装置通过实时跟踪母线残压变化，在毫秒级时间内完成工作电源到备用电源的切换，从根本上解决了传统备自投装置切换时间长、冲击大的问题。在煤矿主通风机高压配电系统中应用快切装置，能够实现风机的无扰动连续运行，显著提升供电可靠性，是保障煤矿安全生产的重要手段。
  随着煤矿智能化建设的推进，快切装置将向数字化、网络化方向发展，与综合自动化系统深度融合，实现远程监控、智能诊断和自适应整定。同时，快切技术与变频调速技术的协同优化，将进一步提升主通风机系统的整体性能和可靠性，为智慧矿山建设提供有力支撑。
