调度数据网屏与远动通讯屏的构成及其联系

一、远动通讯屏的构成

远动通讯屏的核心任务是“采集与翻译”。它负责将站内一次设备产生的海量实时数据——包括电压、电流、有功无功等模拟量，以及断路器、隔离开关的分合状态等开关量——进行汇集、处理和标准化转换，使之成为调度主站能够识别和利用的信息。

1. 远动装置（RTU主机）
远动通讯屏的心脏是远动管理装置，通常称为RTU主机。这套装置一般采用双机热备的冗余配置，确保单台设备故障时不会导致数据中断。远动装置通过站控层网络与各间隔层的测控装置、保护装置保持实时通信，不断轮询或订阅所需的遥测、遥信数据，并按照调度部门规定的规约——最常见的是IEC 60870-5-104协议——对这些数据进行封装和上传。

2. 通讯管理机与规约转换装置
为了让来自不同厂家、不同年代、不同通信协议的设备能够顺畅对话，远动通讯屏内还配备了通讯管理机或规约转换装置。这些装置扮演着“翻译官”的角色，能够将Modbus、IEC 61850、IEC 103等多种底层协议统一转换为调度标准规约，消除设备间的“语言壁垒”。

3. 时间同步装置
时间同步是远动通讯屏的另一项重要功能。屏柜内安装有GPS或北斗卫星对时装置，通过接收卫星信号为全站自动化设备提供统一的高精度时钟基准。这一环节至关重要，因为调度主站在分析电网故障或异常事件时，必须依赖精确到毫秒的时间戳来还原事件发生的先后顺序。

4. 辅助配套设备
此外，远动通讯屏还包含工业以太网交换机，用于构建站控层局域网，连接远动机、后台监控系统以及调度数据网屏；光电转换器用于将电信号转换为光信号，以适应长距离、抗干扰的光纤传输需求；还有直流或交流电源分配模块、防雷器、接地铜排等辅助设备，保障屏柜内各元件的稳定供电和安全运行。

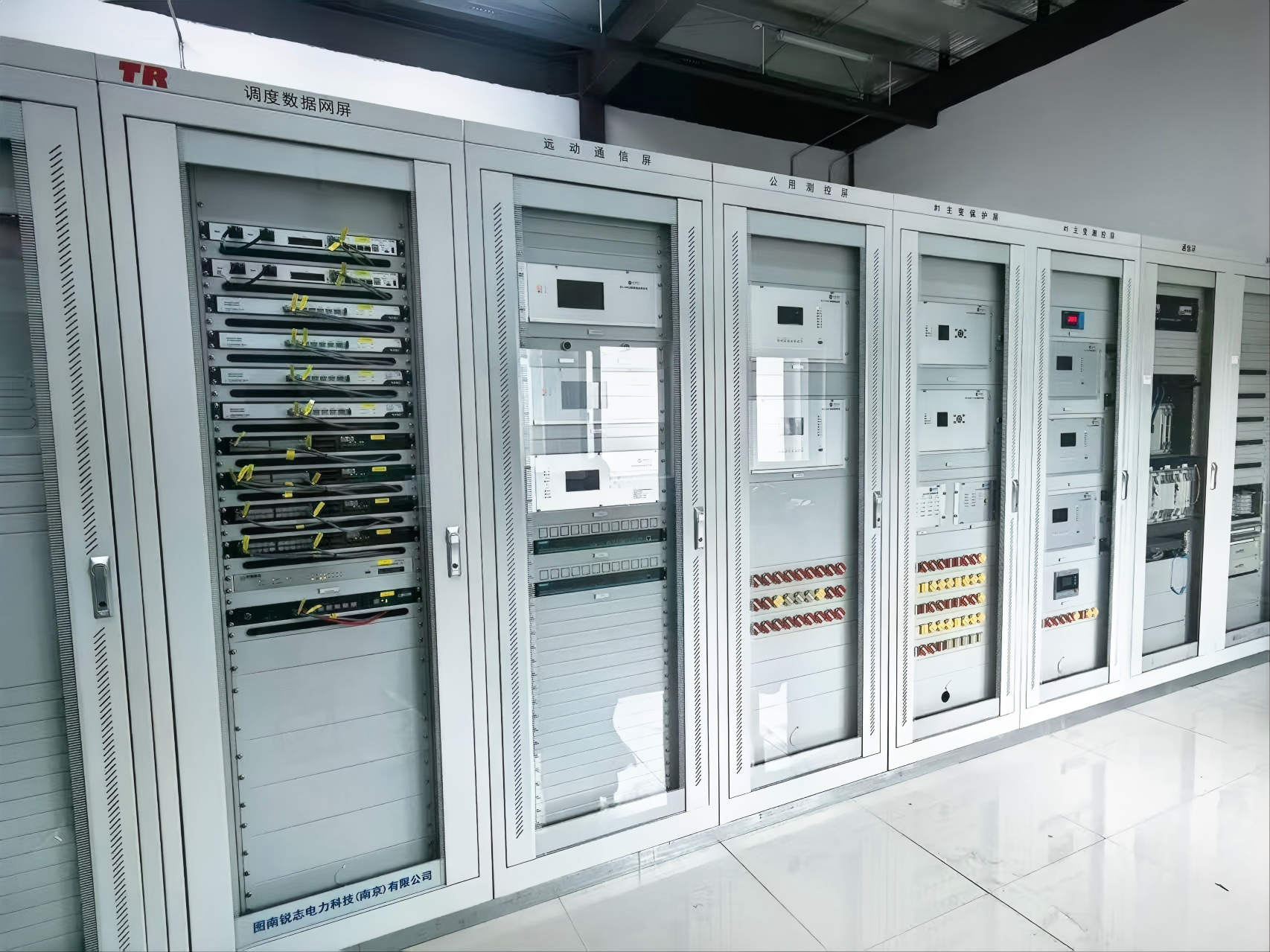

二、调度数据网屏的构成

如果说远动通讯屏负责“生产”数据，那么调度数据网屏就负责“运输”数据。它的核心使命是将远动通讯屏已经处理好的标准化数据，通过安全可靠的通道接入电力调度数据网，最终送达省调、地调乃至国调等各级调度中心。

1. 调度数据网路由器
调度数据网屏的骨干是调度数据网路由器。这些路由器通常按照双平面架构配置，即A平面和B平面各一台，分别接入两套相互独立的调度数据网。这种设计实现了物理层面的完全冗余，即使其中一个平面的网络发生中断，另一个平面也能无缝接管全部数据传输任务，确保调度业务的连续性。

2. 纵向加密认证装置
紧随路由器之后的，是电力专用的纵向加密认证装置。这是整个数据传输链路中最重要的安全屏障。它会在厂站与调度主站之间建立一条经过国家密码管理局认证的加密隧道，对上行的遥测遥信数据和下行的遥控遥调指令进行全程加密和身份认证。这样一来，即便数据在公网或半公网环境中传输，也无法被非法截获或篡改，满足了电力监控系统安全防护中关于“纵向认证”的硬性要求。

3. 工业以太网交换机与隔离装置
为了进一步细化网络管理，调度数据网屏内还设有工业以太网交换机，用于对不同业务系统进行VLAN逻辑隔离。例如，将属于安全区Ⅰ的远动业务与属于安全区Ⅱ的电能量计量、故障录波等业务分隔开来，防止跨区越权访问。在某些需要从非控制区向控制区单向传递文件的场景下——比如上传故障录波数据——还会部署反向隔离装置，确保数据只能从低安全区流向高安全区，而不能逆向流动。

4. 网络安全监测装置
随着网络安全法规的日益严格，如今的调度数据网屏几乎都会集成一台网络安全监测装置。这台设备负责采集本站所有二次设备的运行日志、操作记录和安全告警信息，并定时上报给上级的网络安全管理平台，使调度中心能够实时掌握每一座厂站的网络安全态势。

三、两者之间的联系

远动通讯屏与调度数据网屏之间的关系，可以用“前后接力、分工协作”来概括。它们在物理上通过光纤或超五类网线相连，在逻辑上则构成了一条完整的数据流水线。

1. 上行数据流：从采集到上传
整条数据链路的起点在站内的一次设备。间隔层的测控装置和智能终端实时采集电压、电流、功率以及开关的分合状态等原始信息，然后通过站控层网络将这些数据送入远动通讯屏。远动通讯屏内的远动装置完成数据的汇集、规约转换和时间同步标记后，通过内部的工业以太网交换机，以IEC 104等标准规约将打包好的数据包发送给调度数据网屏。

调度数据网屏收到这些数据后，并不对其内容进行任何解读或修改——那是远动通讯屏已经完成的工作。它的任务是进行路由寻址和加密封装。路由器根据预设的路由策略，将数据导向对应的纵向加密认证装置，加密装置完成加密和身份认证后，再通过电力调度数据网的光纤专线，最终上传到省调或地调的SCADA系统。

2. 下行数据流：从指令到执行
反向流程同样如此。当调度员在主站下发遥控分合闸指令时，指令先经过调度数据网屏的解密和路由验证，确认指令来源合法且未被篡改后，再交给远动通讯屏。远动通讯屏的远动装置解析指令，通过站内网络驱动对应的测控装置去执行实际的断路器或隔离开关操作。

3. 接口故障风险与运维要点
值得注意的是，这两个屏柜之间的接口往往是最容易出问题的环节。常见的故障包括光纤收发器光衰过大导致丢包、网线水晶头接触不良引起间歇性断连、VLAN配置不一致造成数据无法正确路由等等。因此，在日常运维和工程调试中，技术人员通常会重点检查这两个屏柜之间的物理连接质量和参数配置一致性。

四、总结

远动通讯屏和调度数据网屏，一个专注于数据的采集、转换和本地处理，一个专注于数据的安全传输和网络接入。它们就像一座桥梁的两端——远动通讯屏是桥头的收费站，负责把所有车辆（数据）登记造册、贴上标签；调度数据网屏则是桥面上的护栏和安检口，确保每一辆车都能安全、有序地驶入高速公路（调度数据网），最终抵达目的地（调度主站）。两者缺一不可，任何一个环节出现问题，都可能导致调度中心失去对厂站的监视与控制能力。理解它们的构成和联系，对于从事电力二次系统设计、调试和维护的技术人员来说，是一项基本功。
