什么是微机励磁调节器?它在发电机励磁系统中起什么作用

来源:HZVOLT 时间:2026-08-07 17:41:15

一、 什么是微机励磁调节器

微机励磁调节器(Microcomputer Excitation Regulator)是采用微处理器、数字控制技术和智能算法实现发电机励磁自动调节的核心控制设备,是现代同步发电机励磁系统的重要组成部分。

传统励磁调节器主要采用模拟电子元件进行控制,存在参数调整困难、控制精度有限、功能扩展能力不足等问题。而微机励磁调节器利用高速CPU、数字信号处理技术以及软件控制算法,对发电机运行状态进行实时采集、计算和调节,实现更加精准、快速、稳定的励磁控制。

在水电站中,微机励磁调节器通常与励磁功率单元、整流装置、灭磁装置、发电机以及计算机监控系统共同组成完整的自动励磁系统,负责维持发电机电压稳定,并提高机组运行可靠性。

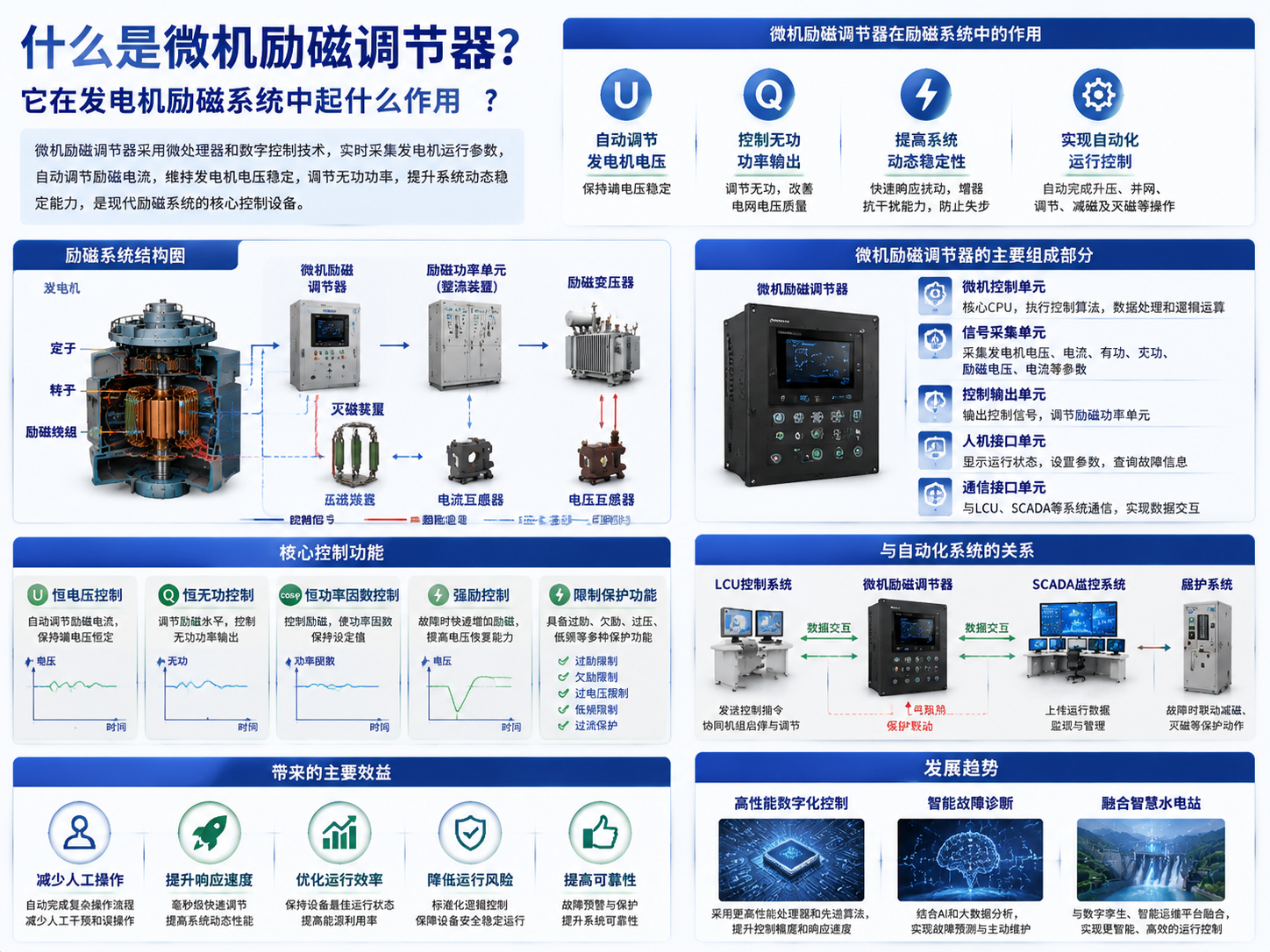

微机励磁调节器

二、 微机励磁调节器在励磁系统中的作用

1. 自动调节发电机端电压

微机励磁调节器最基本的功能是自动控制发电机端电压。当发电机负荷变化或电网电压波动时,调节器实时采集发电机电压信号,与设定值进行比较,并自动调整励磁电流,使发电机端电压保持稳定。

例如,当电网负荷增加导致发电机端电压下降时,微机励磁调节器会立即增加励磁输出,提高转子磁场强度,使发电机恢复正常电压水平。

2. 控制发电机无功功率

同步发电机的无功功率调节主要依靠励磁系统完成。微机励磁调节器通过改变励磁电流大小,实现发电机无功功率输出调节。

在电网运行过程中,通过合理调节无功功率,可以改善系统电压质量,提高电网稳定性。

3. 提高系统动态稳定能力

当电网发生短路、负荷突变或系统扰动时,微机励磁调节器能够快速响应,提高励磁系统动态性能。

通过快速增加或减少励磁电流,可以增强发电机抗扰动能力,降低功角振荡风险,防止发电机失步,提高电力系统稳定性。

4. 实现自动化运行控制

微机励磁调节器能够根据预设控制策略自动完成升压、并网、运行调节、减磁以及灭磁等操作,减少人工干预,提高电站自动化水平。



三、 微机励磁调节器的主要组成部分

1. 微机控制单元

微机控制单元是励磁调节器的核心部分,通常由CPU模块、存储模块、通信模块以及数字信号处理单元组成。

主要负责:

采集发电机运行参数。

执行励磁控制算法。

输出控制指令。

记录运行数据和故障信息。

2. 信号采集单元

信号采集单元负责采集发电机运行状态,包括:

发电机端电压。

定子电流。

有功功率。

无功功率。

励磁电压。

励磁电流。

3. 控制输出单元

控制输出单元根据计算结果产生控制信号,调节励磁功率单元的输出,实现励磁电流自动控制。

4. 人机接口单元

通过触摸屏或上位机软件,实现运行参数显示、控制参数设置、故障查询以及运行状态监视。

5. 通信接口单元

微机励磁调节器通常支持多种工业通信方式,可与水电站自动化系统进行数据交换。

常见通信方式包括:

Modbus RTU。

Modbus TCP。

IEC 61850。

以太网通信。



四、 微机励磁调节器的核心控制功能

1. 恒电压控制

恒电压控制是励磁调节器最基本的控制模式,通过自动调整励磁电流,使发电机端电压保持设定值。

2. 恒无功控制

根据电网运行需求,自动调节发电机无功输出,使机组满足电网调节要求。

3. 恒功率因数控制

通过控制励磁水平,使发电机保持设定功率因数运行,提高运行经济性。

4. 强励控制

当系统发生故障导致电压下降时,微机励磁调节器能够快速增加励磁,提高发电机电压恢复能力。

5. 限制保护功能

为了保护发电机和励磁系统安全运行,调节器具备过励限制、欠励限制、过电压限制、低频限制等保护功能。



五、 微机励磁调节器与水电站自动化系统的关系

1. 与LCU系统协同运行

在水电站自动化系统中,LCU负责机组整体流程控制,而微机励磁调节器负责发电机励磁控制,两者通过通信网络实现数据交互。

例如机组启动过程中,LCU发送励磁投入指令,励磁调节器完成建压和电压调节,保证机组顺利并网。

2. 与SCADA系统数据共享

微机励磁调节器可以将励磁电流、电压、报警信息、运行状态等数据上传至SCADA系统,实现集中监控和运行分析。

3. 与保护系统联动

当发电机发生异常情况时,保护系统可以向励磁调节器发送控制命令,实现快速减磁、灭磁等保护动作。



六、 微机励磁调节器的发展趋势

1. 高性能数字化控制

未来励磁调节器将采用更高性能处理器和智能控制算法,提高控制精度和响应速度。

2. 智能故障诊断

通过大数据分析和人工智能技术,对励磁系统运行状态进行在线分析,实现故障预测和主动维护。

3. 深度融合智慧水电站

微机励磁调节器将进一步融入智慧水电站平台,与数字孪生、智能运维系统结合,实现更加智能、高效、可靠的发电机控制。



七、 总结

微机励磁调节器是现代同步发电机励磁系统的核心控制设备,通过实时采集运行参数、智能计算控制策略以及精准调节励磁输出,实现发电机电压稳定、无功调节和系统稳定控制。

在水电站自动化系统中,微机励磁调节器与LCU、SCADA、保护系统协同运行,是保障机组安全、高效、稳定运行的重要基础,也是实现智慧水电站智能化控制的重要组成部分。
