在水电站运行过程中为什么SOE事件记录如此重要？

一、 什么是SOE事件记录

SOE（Sequence Of Events，事件顺序记录）是水电站自动化系统中用于记录设备状态变化和重要运行事件的功能，是计算机监控系统（SCADA）中的重要组成部分。

SOE系统通过高精度时间同步技术，对现场设备发生的状态变化进行毫秒级记录，并按照事件发生的准确时间顺序进行排列。

记录内容包括断路器分合闸、保护动作、开关状态变化、设备启停、报警信号、控制指令执行情况以及重要运行状态变化等。

在水电站运行过程中，SOE不仅是一种简单的数据记录功能，更是事故分析、故障定位、运行管理和自动化系统可靠性保障的重要技术手段。

二、 为什么SOE事件记录如此重要

1. 快速还原事故过程

水电站发生故障时，事故往往涉及多个系统、多台设备同时动作，例如继电保护动作、断路器跳闸、机组停机、辅助设备启动等。

通过SOE事件记录，可以按照毫秒级时间顺序还原整个事故发展过程，准确判断“哪个设备先动作、哪个保护先启动、哪个信号后发生”。

这对于快速定位故障原因、制定处理措施具有重要意义。

2. 提高故障分析准确性

传统人工查看报警信息只能看到设备异常结果，而无法准确判断事件发生顺序。

SOE记录能够提供精确的时间标签，将SCADA报警、继电保护动作、故障录波数据以及现场设备状态变化进行关联分析，提高故障判断准确率。

3. 支撑继电保护分析

电力系统故障处理高度依赖时间顺序分析。

例如线路故障发生后，需要分析保护装置动作时间、断路器跳闸时间以及重合闸动作过程。

SOE提供精确事件时间信息，可以判断保护动作是否正确，帮助分析保护装置是否存在误动作或拒动作。

4. 提升运行管理水平

SOE不仅用于事故分析，也用于日常运行管理。

通过分析设备操作记录，可以了解设备运行频率、操作习惯、异常次数以及设备健康状态，为设备维护和运行优化提供依据。

5. 满足智能化运维需求

智慧水电站需要大量准确、连续、带时间标签的数据作为分析基础。

SOE事件记录能够为大数据分析、人工智能诊断、数字孪生模型以及设备状态评价提供可靠数据支撑。

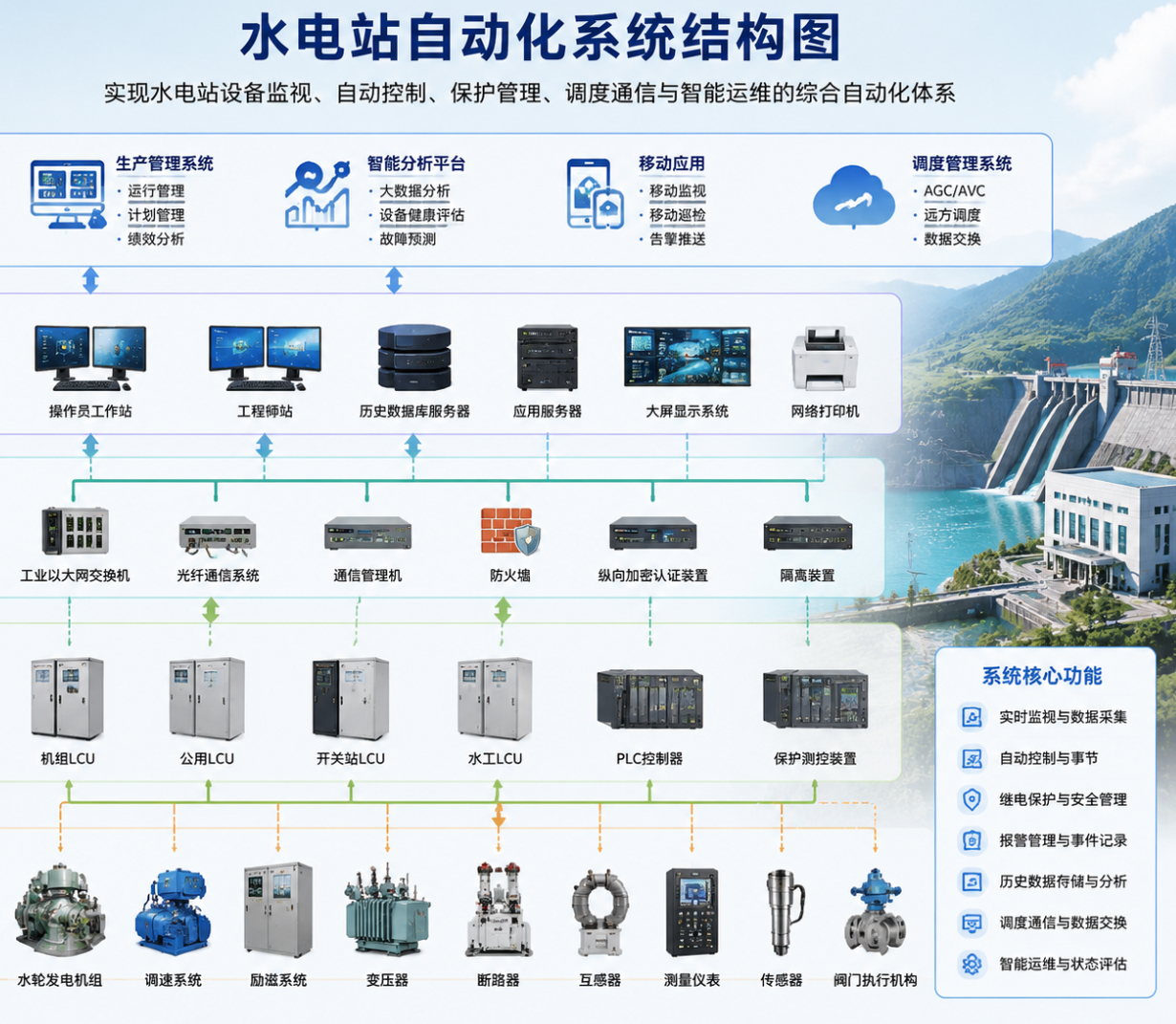

三、 SOE事件记录系统组成

1. 事件采集设备

事件采集设备负责采集现场设备状态变化信号。

主要包括LCU、智能测控装置、继电保护装置、远动装置以及智能I/O模块等。

这些设备能够检测开关量变化，并生成带时间标签的事件信息。

2. 高精度时间同步系统

SOE记录准确性的关键是统一时间基准。

水电站通常采用GPS/北斗对时系统，通过NTP、IRIG-B、PTP（IEEE 1588）等方式，为各设备提供统一时间。

只有时间同步准确，多个设备产生的事件记录才具有真实的先后关系。

3. SCADA事件数据库

SCADA系统负责接收、存储和管理各类SOE事件。

数据库保存事件发生时间、设备名称、事件类型、状态变化以及操作来源等信息，方便后续查询分析。

4. 事件分析平台

高级自动化系统可以结合故障分析平台，对SOE事件进行自动关联分析。

通过算法自动判断故障链路、分析设备动作逻辑，提高事故处理效率。

四、 SOE记录的典型应用场景

1. 机组事故分析

当水轮发电机组发生跳闸时，SOE可以记录保护动作、断路器状态、机组停机信号、辅助系统动作等全过程。

运行人员可以根据事件顺序快速判断事故原因。

2. 开关设备故障分析

对于断路器异常、隔离开关误动作等问题，SOE可以准确记录操作指令发送时间和设备实际动作时间。

帮助判断控制系统、执行机构以及设备本体是否存在问题。

3. 保护动作验证

通过比较保护装置动作时间、断路器跳闸时间和故障录波数据，可以验证保护逻辑是否正确。

4. 运行操作追溯

SOE能够记录操作人员、操作时间、操作设备以及操作结果，实现运行操作全过程追溯。

五、 SOE与其他自动化系统的数据关系

1. 与SCADA系统结合

SCADA负责设备监控和数据展示，SOE负责精确记录事件顺序。

两者结合可以同时实现实时监视和事故追溯。

2. 与故障录波系统结合

故障录波记录电气波形变化，SOE记录设备动作顺序。

二者结合可以完整还原故障发生前后的全过程。

3. 与GPS对时系统结合

GPS对时为SOE提供统一时间基准，是保证事件顺序准确性的基础。

没有精准时间同步，SOE记录将失去事故分析价值。

4. 与智能运维平台结合

SOE数据可以进入智能分析平台，通过人工智能算法识别设备异常趋势，实现预测性维护。

六、 SOE系统未来发展趋势

随着智慧水电站建设发展，SOE系统将向高精度、智能化和自动分析方向发展。

未来SOE将与数字孪生、大数据分析、人工智能诊断技术深度融合，实现自动事故分析、故障原因推理和运行状态预测。

通过高精度时间同步、智能事件关联和自动化故障诊断，SOE将成为智慧水电站安全运行和智能运维体系中的重要数据基础。
