PLC冗余配置在水电站关键控制回路中的应用

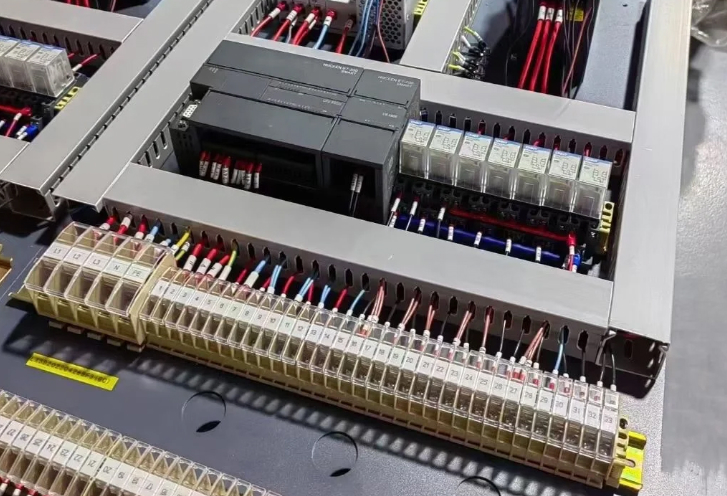

一、 PLC冗余配置的必要性与核心概念

在水电站自动化控制系统中，监控层、机组现地控制单元、公用设备控制单元等核心环节的可靠性直接关乎电站安全与电网稳定。一旦控制核心单点故障，可能导致机组非计划停机、闸门误动甚至更严重的设备损坏事故。PLC冗余配置正是针对此风险设计的系统性解决方案。其核心思想是通过硬件层面的多重备份与软件层面的智能切换，构建一个不存在单一故障点的控制系统。冗余并非简单的设备堆砌，而是一套涵盖CPU、电源、通信网络、I/O模块乃至程序同步的完整高可用性架构，旨在实现故障的“无缝”接管，确保控制功能的连续性，将平均无故障时间提升至数万甚至数十万小时，满足水电站作为关键基础设施对控制系统“永远在线”的严苛要求。

二、 冗余配置的常见架构模式

根据不同的可靠性要求、投资预算和控制系统特点，水电站关键控制回路主要采用以下几种PLC冗余架构模式。

1. 处理器（CPU）与电源冗余

这是最基本且最核心的冗余层级。系统配置两套完全相同的CPU模块和配套电源模块，构成主-备（或热备）关系。主CPU负责执行控制程序、处理I/O数据，并通过高速背板总线或专用同步光纤，将内存数据和过程映像实时同步至备用CPU。当主CPU故障、电源丢失或诊断出严重错误时，备用CPU能在数十毫秒内自动升为主站，无扰接管所有控制任务，保证控制逻辑不间断执行。

2. 网络通信冗余

控制系统的“神经”同样需要冗余。通常采用双网架构，如环形冗余（如快速生成树协议RSTP）、双星型网络或设备级环网（如MRP、HSR）。关键站点配备双网络接口，分别连接到物理隔离的两套网络交换机。当主通信路径中断（如网线断裂、交换机端口故障），系统会在毫秒级时间内切换至备用路径，确保控制层与监控层、以及与远程I/O站、智能设备间的通信永不中断。

3. 远程I/O总线与I/O模块冗余

对于极其关键的控制点（如机组停机、事故配压阀控制），信号通道也需冗余。这可通过两种方式实现：一是采用支持介质冗余的远程I/O总线（如PROFIBUS DP/PA冗余、PROFINET IRT），每个远程I/O站通过两条独立的物理路径连接至冗余CPU。二是对关键的数字量输入/输出（DI/DO）模块本身进行硬件冗余配置，即同一控制点接入两套独立的I/O模块，分别由主备CPU系统读取或驱动，软件采用“或”逻辑判断输入，“与”或“多数表决”逻辑驱动输出，进一步提升安全等级。

三、 在关键控制回路中的具体应用

水电站的以下关键控制回路是PLC冗余配置的重点应用场景，其设计需遵循“故障-安全”原则。

1. 机组自动开停机与调速控制回路

作为电站的“心脏”，机组的启停控制回路必须绝对可靠。冗余PLC负责执行从接收监控指令、完成启动条件判断、执行机组蠕动、升速、同期并网直至带满负荷的全过程逻辑。冗余系统确保在任何单点CPU或通信故障下，开停机流程不会中断或紊乱。同时，调速器的电调部分（电气柜）通常也集成在冗余PLC系统内或与其通过冗余网络通信，确保频率调节和功率控制的指令通道高可用。

2. 紧急停机与事故保护回路

此回路是保障机组和电站安全的最后屏障。除了常规的电气过速、轴承温度过高、油压过低等保护信号接入冗余DI模块外，其停机输出命令通常由冗余的DO模块以“三取二”或“与”逻辑输出，驱动独立的、硬布线连接的事故停机电磁阀。这样，即使一套PLC系统完全失效，另一套系统仍能独立判断并执行紧急停机，且硬件逻辑确保了输出动作的确定性。

3. 重要公用辅机与厂用电控制回路

油、水、气系统及厂用电备自投控制回路的可靠性直接影响全厂运行。冗余PLC系统控制技术供水泵、高压油泵、空压机等的联动启停，并在厂用电源故障时，快速、可靠地执行备用电源自动投入逻辑。冗余配置避免了因单个控制器故障导致全厂辅机瘫痪或保安电源无法自动切换的极端风险。

4. 闸门集中监控与流域梯调通信回路

对于承担防洪、供水任务的重要闸门，其集中监控单元（LCU）通常采用冗余PLC。冗余系统确保在恶劣环境下，闸门的启闭控制、水位采集以及与上级调度中心的通信（通过冗余路由器和纵向加密装置）持续稳定，保障了防汛指令的可靠执行和水情数据的连续上传。

四、 设计与实施的关键考量

成功实施PLC冗余配置，超越简单的硬件堆叠，需在系统设计、编程和运维全周期进行周密规划。

1. 系统设计与选型原则

设计初期需明确冗余目标（如可用性达到99.99%）和范围。应选择原生支持完善冗余功能的成熟PLC产品系列。网络设计必须物理隔离，避免单点故障蔓延。电源供给必须采用两路独立的UPS或厂用电，为冗余的CPU和网络设备分别供电。

2. 软件编程与故障切换逻辑

软件编程需采用结构化的、适用于冗余系统的编程方式。关键是处理好主备切换时的状态无扰切换，包括保持性数据的同步、计时器的同步、通信连接的重建等。程序设计需包含完善的故障诊断例程，能准确上报主备状态、同步状态、故障位置等信息至监控系统。

3. 调试、测试与运维管理

系统调试时必须对冗余功能进行完整的测试，包括模拟主CPU断电、拔插网络、模拟通信中断等，验证切换时间、数据一致性和控制连续性是否符合设计要求。运维阶段，应建立定期的主备切换测试制度，并确保备件（如CPU、电源模块）的储备。监控系统需能清晰展示冗余系统的实时状态，为运维决策提供支持。

五、 结论：价值与展望

在水电站关键控制回路中应用PLC冗余配置，其价值远高于初期增加的硬件投资。它显著降低了非计划停机风险，提升了电能质量与电网辅助服务能力，是电站安全、稳定、经济运行的重要基石。随着水电站智能化、无人值守模式的推广，以及IEC 61850标准在站控层的深入应用，未来PLC冗余系统将更趋标准化、智能化。冗余控制器之间的同步将更加高效，故障预测与健康管理功能将被集成，实现从被动冗余切换向主动预防性维护的演进，从而为水电这一清洁能源的可靠供应提供更为坚实的控制保障。
